Порядок подключения приставки

Для подключения к телевизору MAG 250 используйте выход компонентного TV-сигнала (3 разъёма RCA типа «тюльпан») – (Рис.2 - 7) и HDMI-разъём – (Рис.2 – 5). К любому современному телевизору приставку можно подключить по компонентному выходу. Если на телевизоре есть HDMI-вход, то лучше подключать через него для более высокого качества изображения.

Подключите кабель сети Ethernet от сетевого коммутатора к входу Ethernet вашей приставки (Рис. 2 - 4)
Вставьте разъем источника питания в гнездо (Рис. 2 - 8) на корпусе приставки.

Включение и настройка соединения

Включите источник питания в розетку. Загорается синий индикатор на лицевой панели приставки.

Переключите ваш телевизор в режим HDMI или Composite в зависимости от того каким кабелем подключена приставка – HDMI или 3xRCA.

1. Во время загрузки приставки на экране телевизора появятся по очереди: Loading, Загрузка портала..., при появлении сообщения Загрузка портала... нажимаем и держим на пульте приставки кнопку SETUP, отпускаем ее при появлении сообщения Загрузка внутреннего портала..., попадаем во внутренний портал:

2. Еще раз нажимаем на пульте приставки Setup и выбираем пункт Расширенные настройки: (Advanced Settings):

3.Выбираем Язык: Русский, Временная зона: GMT +01.00 Berlin, после этого нажимаем ОK:

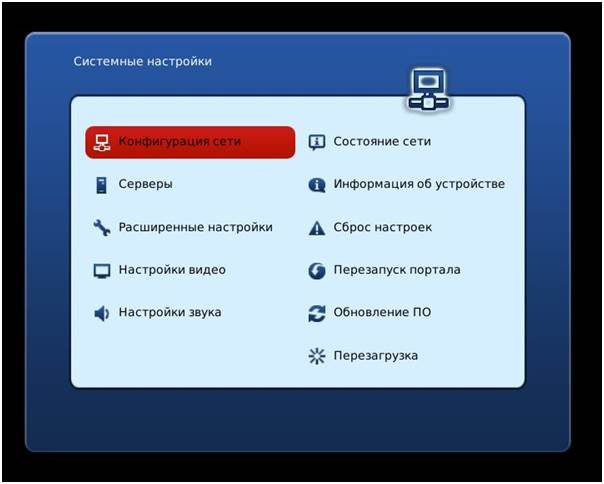

4. Заходим в меню Конфигурация сети:

5. Выбираем Проводное(Ethernet):

6. Выбираем Авто (DHCP) и после нажимаем кнопку EXIT на пульте приставки:

7. Заходим в меню Серверы:

8. Заполняем поля в соответствии с рисунком ниже и нажимаем ОК. Для ввода символов используем экранную клавиатуру, которую можно отобразить нажатием кнопки КВ на пульте приставки:

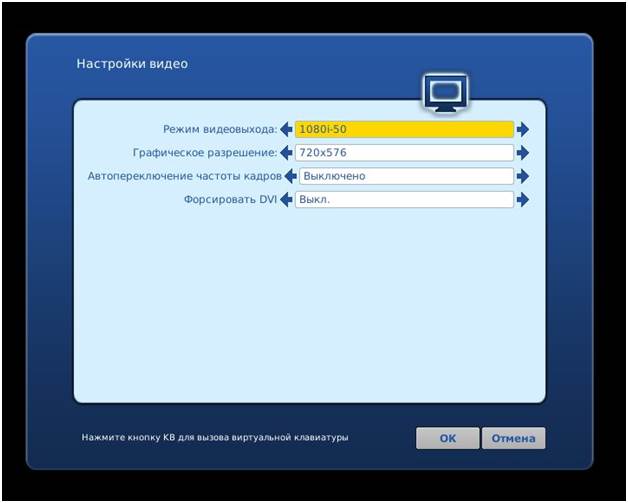

9. Заходим в меню Настройки видео:

10. Выбираем Режим видеовыхода 1080i-50 для телевизора с поддержкой HD (высокого качества) или PAL для телевизора который не поддерживает режим высокого качества. Графическое разрешение - 720x576, Форсировать DVI - Выкл., после чего нажимаем ОK:

11. Выбираем меню Перезагрузка и дожидаемся перезагрузки приставки:

Настройка приставки MAG-250 для подключения через Wi-Fi

1. Во время загрузки приставки на экране телевизора появятся по очереди: Loading, Загрузка портала..., при появлении сообщения Загрузка портала... нажимаем и держим на пульте приставки кнопку SETUP, отпускаем ее при появлении сообщения Загрузка внутреннего портала..., попадаем во внутренний портал:

2. Заходим в меню Конфигурация сети:

3. Выбираем пункт Беспроводное (Wi-Fi):

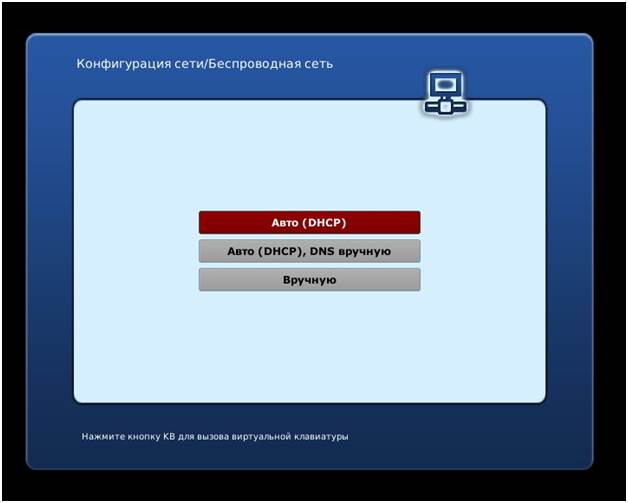

4. Выбираем пункт Авто (DHCP):

5. Нажимаем кнопку Сканировать:

6. В списке найденных сетей, выбираете Вашу беспроводную сеть и нажимаете на пульте приставки ОК:

7. В поле Пароль вводим ключ для Вашей беспроводной сети и нажимаем кнопку ОК. Для ввода символов используем экранную клавиатуру, которую можно отобразить нажатием кнопки КВ на пульте приставки:

8. Выбираем меню Перезагрузка:

На этом настройка Wi-Fi сети окончена, дальнейшее конфигурирование приставки, если оно не было сделано ранее, делаем в соответствии с общей инструкцией по настройки приставки, начиная с пункта № 9.
