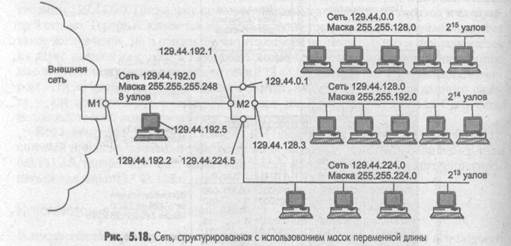

Маршрутизатора. Первые четыре записи в таблице соответствуют внутренним подсетям, непосредственно подключенным к портам маршрутизатора М2.
129.44.0.0 255.255.192.0 129.44.0.1 129.44.0.1 Подключена 129.44.64.0 255.255.192.0 129.44.64.7 129.44.64.7 Подключена 129.44.128.0 255.255.192.0 129.44.128.5 129.44.128.5 Подключена 129.44.192.0 255.255.192.0 129.44.192.1 129.44.192.1 Подключена 0.0.0.00.0.0.0 ____________ 129.44.192.2 ___________ 129.44.192.1 _________—______________ Первые четыре записи в таблице соответствуют внутренним подсетям, непосредственно подключенным к портам маршрутизатора М2. Запись 0.0.0.0 с маской 0.0.0.0 соответствует маршруту по умолчанию. Дей-стиителыго, любой адрес в пришедшем пакете после наложения на него маски 0.0.0.0 даст адрес сети 0.0.0.0, что совпадает с адресом, указанным в записи. Маршрутизатор выполняет сравнение с адресом 0.0.0.0 в последнюю очередь, в том случае когда пришедший адрес не дал совпадения ни с одной записью в таблице, отличающейся от 0.0.0.0. Записей с адресом 0.0.0.0 в таблице маршрутизации может быть несколько. В этом случае маршрутизатор передает пакет по всем таким маршрутам. Пусть, например, с маршрутизатора Ml на порт 129.44.192.1 маршрутизатора М2 поступает пакет с адресом назначения 129.44.78.200. Модуль IP начинает 400 Глава 5 • Сетевой уровень как средство построения больших сетей последовательно просматривать все строки таблицы, до тех пор пока не найдет совпадения номера сети в адресе назначения и в строке таблицы. Маска из первой строки 255.255.192.0 накладывается на адрес 129.44.78.200, в результате чего получается номер сети 129.44.64.0. В двоичном виде эта операция выглядит следующим образом: 10000001.00101100.01001110.11001000 11111111.11111111.11000000.00000000 10000001.00101100.01000000.00000000 Полученный номер 129.44.64.0 сравнивается с номером сети в первой строке таблицы 129.44.0.0. Поскольку они не совпадают, то происходит переход к следующей строке. Теперь извлекается маска из второй строки (в данном случае она имеет такое же значение, но в общем случае это совсем не обязательно) и накладывается на адрес назначения пакета 129.44.78.200. Понятно, что из-за совпадения длины масок будет получен тот же номер сети 129.44.64.0. Этот номер совпадает с номером сети во второй строке таблицы, а значит, найден маршрут для данного пакета — он должен быть отправлен на порт маршрутизатора 129.44.64.7 в сеть, непосредственно подключенную к данному маршрутизатору. Вот еще пример. IP-адрес 129.44.141.15 (10000001 00101100 10001101 00001111), который при использовании классов делится на номер сети 129.44.0.0 и номер узла 0.0.141.15, теперь, при использовании маски 255.255.192.0, будет интерпретироваться как пара: 129.44.128.0 — номер сети, 0.0.13.15 — номер узла. Использование масок переменной длины В предыдущем примере использования масок (см. рис. 5.15 и 5.16) все подсети имеют одинаковую длину поля номера сети — 18 двоичных разрядов, и, следовательно, для нумерации узлов в каждой из них отводится по 14 разрядов. То есть все сети являются очень большими и имеют одинаковый размер. Однако в этом случае, как и во многих других, более эффективным явилось бы разбиение сети на подсети разного размера. В частности, большое число узлов, вполне желательное для пользовательской подсети, явно является избыточным для подсети, которая связывает два маршрутизатора по схеме «точка-точка». В этом случае требуются всего два адреса для адресации двух портов соседних маршрутизаторов. В предыдущем же примере для этой вспомогательной сети Ml - М2 был использован номер, позволяющий адресовать 214 узлов, что делает такое решение неприемлемо избыточным. Администратор может более рационально распределить имеющееся в его распоряжении адресное пространство с помощью масок переменной длины. На рис. 5.17 приведен пример распределения адресного пространства, при котором избыточность имеющегося множества IP-адресов может быть сведена к минимуму. Половина из имеющихся адресов (215) была отведена для создания сети с адресом 129.44.0.0 и маской 255.255.128.0. Следующая порция адресов, составляющая четверть всего адресного пространства (214), была назначена для сети 129.44.128.0 с маской 255.255.192.0. Далее в пространстве адресов был «вырезан» небольшой фрагмент для создания сети, предназначенной для связывания внутреннего маршрутизатора М2 с внешним маршрутизатором Ml. В IP-адресе такой вырожденной сети для поля номера узла как минимум должны быть отведены два двоичных разряда. Из четырех возможных комбинаций но- _________________________________________________________________ 5.3. Протокол IP 401 меров узлов: 00, 01, 10 и 11 два номера имеют специальное назначение и не могут быть присвоены узлам, но оставшиеся два 10 и 01 позволяет адресовать порты маршрутизаторов. В нашем примере сеть была выбрана с некоторым запасом — на 8 узлов. Поле номера узла в таком случае имеет 3 двоичных разряда, маска в десятичной нотации имеет вид 255.255.255.248, а номер сети, как видно из рис. 5.17, равен в данном конкретном случае 129.44.192.0. Если эта сеть является локальной, то на ней могут быть расположены четыре узла помимо двух портов маршуртиза-торов. ПРИМЕЧАНИЕ Заметим, что глобальным связям между маршрутизаторами типа «точка-точка» не обязательно давать IP-адреса, так как к такой сети не могут подключаться никакие другие узлы, кроме двух портов маршрутизаторов. Однако чаще всего такой вырожденной сети все же дают IP-адрес Это делается, например, для того, чтобы скрыть внутреннюю структуру сети и обращаться к ней по одному адресу входного порта маршрутизатора, в данном примере по адресу 129.44.192.1. Кроме того, этот адрес может понадобиться при туннелировании немаршрутизируемых протоколов в IP-пакеты, что будет рассмотрено ниже. Оставшееся адресное пространство администратор может «нарезать» на разное количество сетей разного объема в зависимости от своих потребностей. Из оставшегося пула (214 - 4) адресов администратор может образовать еще одну достаточ- 402 Глава 5 • Сетевой уровень как средство построения больших сетей но большую сеть с числом узлов 213. При этом свободными останутся почти столько же адресов (213 - 4), которые также могут быть использованы для создания новых сетей. К примеру, из этого- «остатка» можно образовать 31 сеть, каждая из которых равна размеру стандартной сети класса С, и к тому же еще несколько сетей меньшего размера. Ясно, что разбиение может быть другим, но в любом случае с помощью масок переменного размера администратор всегда имеет возможность гораздо рациональнее использовать все имеющиеся у него адреса. На рис. 5.18 показана схема сети, структурированной с помощью масок переменной длины. Таблица маршрутизации М2, соответствующая структуре сети, показанной на рис. 5.18, содержит записи о четырех непосредственно подключенных сетях и запись о маршрутизаторе по умолчанию (табл. 5.13). Процедура поиска маршрута при использовании масок переменной длины ничем не отличается от подобной процедуры, описанной ранее для масок одинаковой длины. Таблица 5.13. Таблица маршрутизатора М2 в сети с масками переменной длины
|
