Протоколы маршрутизации в IP-сетях

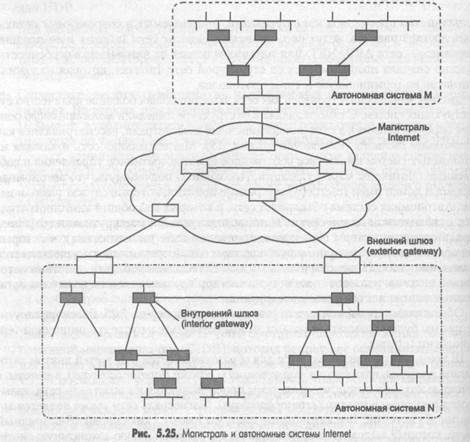

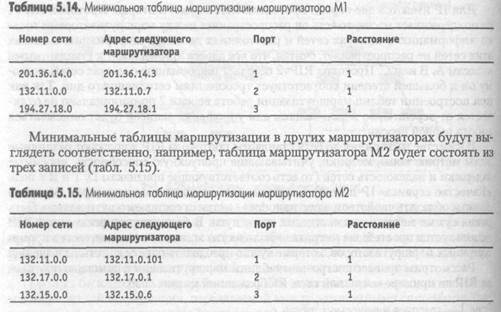

5.4.1. Внутренние и внешние протоколы маршрутизации Internet Большинство протоколов маршрутизации, применяемых в современных сетях с коммутацией пакетов, ведут свое происхождение от сети Internet и ее предшественницы — сети ARPANET. Для того чтобы понять их назначение и особенности, полезно сначала познакомиться со структурой сети Internet, которая наложила отпечаток на терминологию и типы протоколов. Internet изначально строилась как сеть, объединяющая большое количество существующих систем. С самого начала в ее структуре выделяли магистральную сеть (care backbone network), а сети, присоединенные к магистрали, рассматривались как автономные системы (autonomous systems, AS). Магистральная сеть и каждая из автономных систем имели свое собственное административное управление и собственные протоколы маршрутизации. Необходимо подчеркнуть, что автономная система и домен имен Internet — это разные понятия, которые служат разным целям. Автономная система объединяет сети, в которых под общим административным руководством одной организации осуществляется маршрутизация, а домен объединяет компьютеры (возможно, принадлежащие разным сетям), в которых под общим административным руководством одной организации осуществляется назначение уникальных символьных имен. Естественно, области действия автономной системы и домена имен могут в частном случае совпадать, если одна организация выполняет обе указанные функции. Общая схема архитектуры сети Internet показана на рис. 5.25. Далее маршрутизаторы мы будем называть шлюзами, чтобы оставаться в русле традиционной терминологии Internet. Шлюзы, которые используются для образования сетей и подсетей внутри автономной системы, называются внутренними шлюзами (interiorgateways), а шлюзы, с помощью которых автономные системы присоединяются к магистрали сети, называются внешними шлюзами (exterior gateways). Магистраль сети также является автономной системой. Все автономные системы имеют уникальный 16-разрядный номер, который выделяется организацией, учредившей новую автономную систему, InterNIC. Соответственно протоколы маршрутизации внутри автономных систем называются протоколами внутренних шлюзов (interior gateway protocol, IGP), а протоколы, определяющие обмен маршрутной информацией между внешними шлюзами и шлюзами магистральной сети — протоколами внешних шлюзов (exterior gateway protocol, EGP). Внутри магистральной сети также допустим любой собственный внутренний протокол IGP. Смысл разделения всей сети Internet на автономные системы — в ее многоуровневом модульном представлении, что необходимо для любой крупной системы, способной к расширению в больших масштабах. Изменение протоколов маршрутизации внутри какой-либо автономной системы никак не должно влиять на работу остальных автономных систем. Кроме того, деление Internet на автономные 418 Глава 5 • Сетевой уровень как средство построения больших сетей системы должно способствовать агрегированию информации в магистральных и внешних шлюзах. Внутренние шлюзы могут использовать для внутренней маршрутизации достаточно подробные графы связей между собой, чтобы выбрать наиболее рациональный маршрут. Однако если информация такой степени детализации будет храниться во всех маршрутизаторах сети, то топологические базы данных так разрастутся, что потребуют наличия памяти гигантских размеров, а время принятия решений о маршрутизации станет неприемлемо большим. Поэтому детальная топологическая информация остается внутри автономной системы, а автономную систему как единое целое для остальной части Internet представляют внешние шлюзы, которые сообщают о внутреннем составе автономной системы минимально необходимые сведения — количество IP-сетей, их адреса и внутреннее расстояние до этих сетей от данного внешнего шлюза. Техника бесклассовой маршрутизации CIDR может значительно сократить объемы маршрутной информации, передаваемой между автономными системами. Так, если все сети внутри некоторой автономной системы начинаются с общего префикса, например 194.27.0.0/16, то внешний шлюз этой автономной системы должен делать объявления только об этом адресе, не сообщая отдельно о существовании внутри данной автономной системы, например, сети 194.27.32.0/19 или 194.27.40.0/21, так как эти адреса агрегируются в адрес 194.27.0.0/16. 5.4. Протоколы маршрутизации в IP-сетях 419 Приведенная на рис. 5.25 структура Internet с единственной магистралью достаточно долго соответствовала действительности, поэтому специально для нее был разработан протокол обмена маршрутной информации между автономными системами, названный EGP. Однако по мере развития сетей поставщиков услуг структура Internet стала гораздо более сложной, с произвольным характером связей между автономными системами. Поэтому протокол EGP уступил место протоколу BGP, который позволяет распознать наличие петель между автономными системами и исключить их из межсистемных маршрутов. Протоколы EGP и BGP используются только во внешних шлюзах автономных систем, которые чаще всего организуются поставщиками услуг Internet. В маршрутизаторах корпоративных сетей работают внутренние протоколы маршрутизации, такие как RIP и OSPF. 5.4.2. Дистанционно-векторный протокол RIP Построение таблицы маршрутизации Протокол RIP (Routing Information Protocol) является внутренним протоколом маршрутизации дистанционно-векторного типа, он представляет собой один из наиболее ранних протоколов обмена маршрутной информацией и до сих пор чрезвычайно распространен в вычислительных сетях ввиду простоты реализации. Кроме версии RIP для сетей TCP/IP существует также версия RIP для сетей IPX/SPX компании Novell. Для IP имеются две версии протокола RIP: первая и вторая. Протокол RIPvl не поддерживает масок, то есть он распространяет между маршрутизаторами только информацию о номерах сетей и расстояниях до них, а информацию о масках этих сетей не распространяет, считая, что все адреса принадлежат к стандартными классам А, В или С. Протокол RIPv2 передает информацию о масках сетей, поэтому он в большей степени соответствует требованиям сегодняшнего дня. Так как при построении таблиц маршрутизации работа версии 2 принципиально не отличается от версии 1, то в дальнейшем для упрощения записей будет описываться работа первой версии. В качестве расстояния до сети стандарты протокола RIP допускают различные виды метрик: хопы, метрики, учитывающие пропускную способность, вносимые задержки и надежность сетей (то есть соответствующие признакам D, Т и R в поле «Качество сервиса» IP-пакета), а также любые комбинации этих метрик. Метрика должна обладать свойством аддитивности — метрика составного пути должна быть равна сумме метрик составляющих этого пути. В большинстве реализаций RIP используется простейшая метрика — количество хопов, то есть количество промежуточных маршрутизаторов, которые нужно преодолеть пакету до сети назначения. Рассмотрим процесс построения таблицы маршрутизации с помощью протокола RIP на примере составной сети, изображенной на рис. 5.26. Этап 1 — создание минимальных таблиц В этой сети имеется восемь IP-сетей, связанных четырьмя маршрутизаторами с идентификаторами: Ml, М2, МЗ и М4. Маршрутизаторы, работающие по протоколу RIP, могут иметь идентификаторы, однако для работы протокола они не являются необходимыми. В RIP-сообщениях эти идентификаторы не передаются. В исходном состоянии в каждом маршрутизаторе программным обеспечением стека TCP/IP автоматически создается минимальная таблица маршрутизации, в которой учитываются только непосредственно подсоединенные сети. На рисунке адреса портов маршрутизаторов в отличие от адресов сетей помещены в овалы. Таблица 5.14 позволяет оценить примерный вид минимальной таблицы маршрутизации маршрутизатора Ml. Этап 2 — рассылка минимальных таблиц соседям После инициализации каждого маршрутизатора он начинает посылать своим соседям сообщения протокола RIP, в которых содержится его минимальная таблица. 5.4. Протоколы маршрутизации в IP-сетях 421 RIP-сообщения передаются в пакетах протокола UDP и включают два параметра для каждой сети: ее IP-адрес и расстояние до нее от передающего сообщение маршрутизатора. Соседями являются те маршрутизаторы, которым данный маршрутизатор непосредственно может передать IP-пакет по какой-либо своей сети, не пользуясь услугами промежуточных маршрутизаторов. Например, для маршрутизатора Ml соседями являются маршрутизаторы М2 и МЗ, а для маршрутизатора М4 — маршрутизаторы М2 и МЗ. Таким образом, маршрутизатор Ml передает маршрутизатору М2 и МЗ следующее сообщение: сеть 201.36.14.0, расстояние 1; сеть 132.11.0.0, расстояние 1; сеть 194.27.18.0, расстояние 1. Этап 3 — получение RIP-сообщений от соседей и обработка полученной информации После получения аналогичных сообщений от маршрутизаторов М2 и МЗ маршрутизатор Ml наращивает каждое полученное поле метрики на единицу и запоминает, через какой порт и от какого маршрутизатора получена новая информация (адрес этого маршрутизатора будет адресом следующего маршрутизатора, если эта запись будет внесена в таблицу маршрутизации). Затем маршрутизатор начинает сравнивать новую информацию с той, которая хранится в его таблице маршрутизации (табл. 5.16). Таблица 5.16. Таблица маршрутизации маршрутизатора Ml
|
