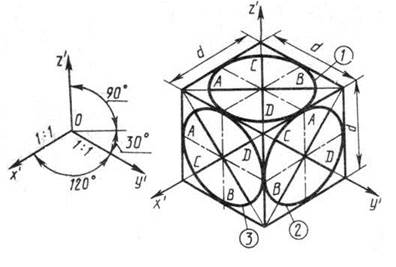

Прямоугольная изометрия
|
|
АВ – большая ось эллипса, СD – малая ось эллипса
Прямоугольная диметрия
Косоугольная (фронтальная) диметрия
2 – окружность
Рисунок 19а – Аксонометрические проекции
Прямоугольная изометрия
О1
О1О=АВ/2, О3О=CD/2; R=O1C, R1=O3A; овал вместо эллипсов 1, 2, 3 на рисунке 19а
Прямоугольная диметрия
MN || O|X|, EF || O|Z|; R=O1N, R1=O2N; MN=EF=d; овал вместо эллипса 2 на рисунке 19а
Косоугольная (фронтальная) диметрия
О1О=АВ, R=O1С, R1=1/4CD; овал вместо эллипсов 1 и 3 на рисунке 19а
Рисунок 19б – Построение овалов в аксонометрических проекциях

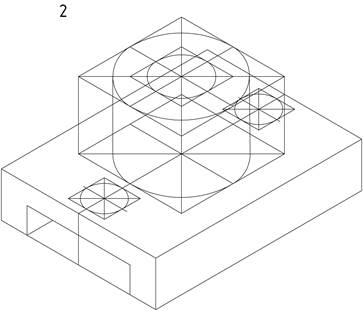

Рисунок 20 – Последовательное выполнение изометрии детали
Лист 7
Формат А3. Выполнить две задачи на изображение резьбовых соединений. Пример оформления листа см. на рисунке 21.
Прежде чем выполнять этот лист необходимо познакомиться с терминологией, изображением и обозначением резьбы, разновидностью крепежных изделий. Такая информация приведена в приложении 1 данных методических указаний.
Задача 1. Построить болтовое соединение. Схема задания приведена на рисунке 22, а числовые данные - в таблице 7.
Примечание. Если основная надпись размерами 185x55 мм не будет помещаться на лист, то можно выполнить основную надпись с габаритными размерами 185x 15 мм, пример которой помещен на рисунке 8.
Указания к выполнению задачи 1. Геометрическая схема соединения приведена на рисунке 23. Изображения соединяемых деталей должны выполняться тех же размеров, что и на рисунке, относящемся к варианту задания. Диаметр стержня крепежных деталей определяется размером их резьбы. В процессе выполнения задачи необходимо подобрать размеры болта по ГОСТ 7798-70, согласно которому длина болта с 20 до 80 мм кратна 5, а с 80 мм и более кратна 10 мм.

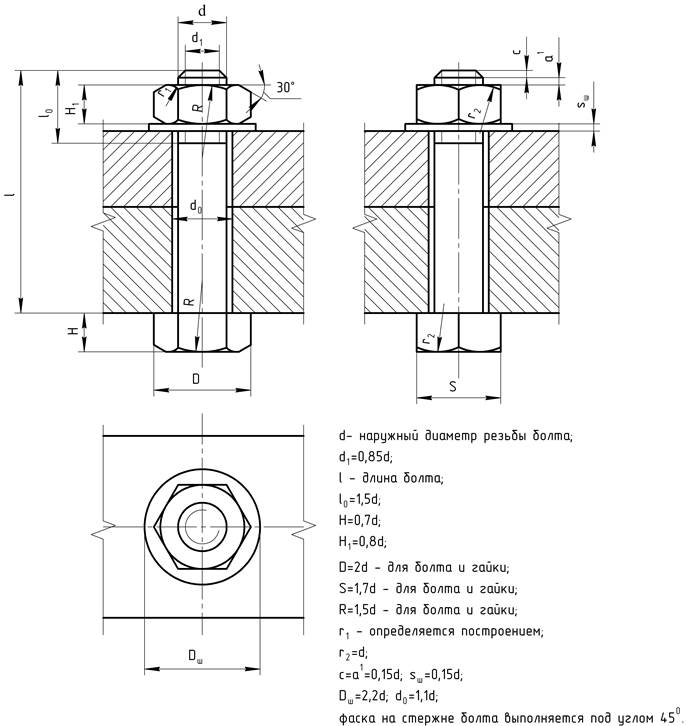

Чертеж болтовых соединений следует вычерчивать по условным соотношениям, приведенным на рисунке 22. Расчет размеров болта выполняют на отдельном листе в клеточку, который подклеивается к правому торцу листа.
Чертеж выполняется с простановкой только тех размеров, которые указаны на рисунке 21.
Для болтового соединения вычерчивается также упрощенное и условное изображение. Упрощенное изображение выполнить в масштабе 1: 4.
Таблица 7
| Соединение болтовое | Номер варианта | |||||||||
| Ø =d | ||||||||||
| a | ||||||||||
| b | ||||||||||
| m |
Таблица 8
| Номер варианта | Обозначение трубной резьбы | d=Ø | Dy | d1 | l | l0 | Глубина завинчивания l1 | S |
| 0, 5 1, 6 2, 7, 8 3, 4, 9 | G2 G13/4 G11/2 G1 | 59, 6 53, 8 47, 8 33, 3 | 56, 7 50, 8 44, 8 30, 3 |
Рисунок 22
Задача 2. Построить трубное соединение. Схема задания приведена на рисунке 24, числовые данные – в таблице 8.
Указания к выполнению задачи 2. Чертеж выполняют с простановкой только тех размеров, которые указаны на рисунке 21.
Рисунок 23
Рисунок 24
