Б3.В.2 НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ. ИНЖЕНЕРНАЯ ГРАФИКА Методические указания к выполнению контрольной работы по начертательной геометрии, инженерной графике для студентов заочной формы обучения направления 120700–«Землеустройство и кадастры» Часть 2
Уфа 2012
УДК 504 ББК 22.15 Н 36
Рекомендовано к изданию методической комиссией факультета землеустройство и лесного хозяйства (протокол № 10 от ноября 2012г.)
Составители: доцент Тархова Л.М
Рецензент: доцент Ишбулатов М.Г...
Ответственный за выпуск: заведующий кафедрой начертательной геометрии и графики доцент Тархова Л.М.
. ФГБОУ ВПО «Башкирский ГАУ», кафедра Начертательной геометрии и графики, тираж 50 экз.
Оглавление
ВВЕДЕНИЕ................................................................................................ 4 1. Цель работы....................................................................................... 4 2 Содержание работы........................................................................... 5 3 Оформление чертежей........................................................................ 5 4. Указания по выполнению работы..................................................... 8 4.1 Лист 1........................................................................................ 8 4.2 Лист 2...................................................................................... 10 4.3 Лист 3...................................................................................... 12 4.4 Лист 4...................................................................................... 14 4.5 Лист 5...................................................................................... 17 Библиографический список................................................................... 24 Приложение А......................................................................................... 25 Приложение Б......................................................................................... 27 Приложение В......................................................................................... 30 Приложение Г......................................................................................... 33
ВВЕДЕНИЕ
Инженерная графика является одной из дисциплин, составляющих основу инженерной подготовки студентов специальности «Землеустройство» Знания, приобретенные при изучении этой дисциплины, необходимы для успешного освоения общетехнических и специальных дисциплин в ВУЗе, а также и в будущей инженерной деятельности.
Цель и задачи работы 1.1 Получить знания и навыки выполнения и чтения изображений предметов на основе метода прямоугольного проецирования в соответствии с ГОСТами ЕСКД; 1.2 Научиться пользоваться стандартами; 1.3 Получить навыки техники черчения Содержание работы
2.1. Выполнить титульный лист; 2.2 Геометрические построения, - построение сопряжений 2.3. Построение изображений деталей по аксонометрической проекции; 2.4. Построение видов, разрезов, сечений; 2.5. Изображение резьбовых соединений Первый чертеж (титульный лист) является общим для всех студентов. Задачи на контрольные работы индивидуальные. Они представлены в вариантах. Студент выполняет тот вариант задания, номер которого соответствует сумме трех последних цифр его шифра. Если, например, учебный шифр 133, то он во всех задачах выполняет седьмой вариант (1+3+3=7). Выполненные и подписанные преподавателем чертежи брошюруются в альбом формата А4. Лицевой стороной альбома служит титульный лист
Оформление чертежей

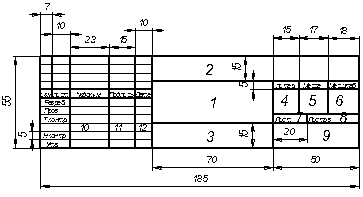

Каждый чертеж выполняется на чертежной бумаге (ватман) с помощью чертежных инструментов с максимальной точностью и аккуратностью. Цифры и надписи выполняются стандартным шрифтом по ГОСТ 2.304-81. Поле чертежа внутри каждого листа ограничивается рамкой толщиной основной линии на расстоянии 5 мм от границ формата, а от левого края листа – на расстоянии 20 мм для брошюровки. В правом нижнем углу на каждом чертеже помещается основная надпись вплотную к линиям рамки согласно ГОСТ 2.104-2006 (рисунок 3.1). Формы и размеры основной надписи устанавливает ГОСТ 2.104-68. На чертежах деталей, сборочных чертежах, видов общих, схем основная надпись применяется по форме 1. Для таблиц, текстовой документации, спецификаций по форме 2 и 2а. На рисунке 3.1 представлена основная надпись по форме 1, разработанная на основе стандартной применительно к учебным целям. В графах основной надписи. указывают: Рисунок 3.1 Основная надпись

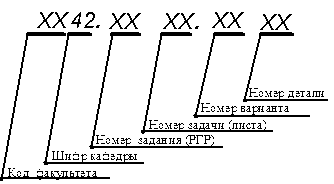

- в графе 1 – наименование детали или сборочной единицы надпись выполняется шрифтом -№5 (первая буква прописная, остальные строчные); -; в графе 2 – обозначение документа, установленное на кафедре согласно требований ГОСТ 2.201-80 графа 2 надпись выполняется шрифтом -№7; , например:
ВО – чертеж общего вида, Э1, Э2, … - схема электрическая
Пример: МС42. 010314.000 МС – факультет механизации сельского хозяйства; 42 - кафедра начертательной геометрии и графики; : 01 –контрольной работы работы; 03 – Номер листа в контрольной работе; 14. – Вариант № 14
в графе 3 – обозначение материала (указывают только на чертежах деталей); в графе 4 – литера чертежа (например: У – учебный чертеж, графа заполняется слева направо) надпись выполняется шрифтом №5; в графе 5 – масса изделия (если требуется); в графе 6 – масштаб; в графе 7 – порядковый номер листа (если чертеж выполнен всего на одном листе, графа не заполняется); в графе 8 – общее количество листов (графа заполняется только на первом листе); в графе 9 – учебная группа студента, например: БГАУ – ЗУ 133 надпись выполняется шрифтом №7; в графе 10 – фамилии; в графе 11 – подписи; в графе 12 – даты.
В начале чертеж выполняется тонкими линиями остро заточенным карандашом Т или 2Т с помощью чертежных инструментов, а после проверки и уточнения обводится карандашом ТМ или М. Для обводки рекомендуются следующие типы линий (ГОСТ 2.303-68); - линии видимого контура – сплошная основная толщиной 0, 6-0, 8мм; - линии невидимого контура– штриховая, толщиной 0, 3-0, 4 мм; - линии построения и линии связи – сплошная тонкая, толщиной 0, 15мм; - оси проекций – сплошная тонкая, толщиной 0, 3мм; - линия рамки поля чертежа и основной надписи – сплошная основная, толщиной 0, 6-0, 8 мм.
|
