Конструирование отливок с учетом их прочностиСтр 1 из 3Следующая ⇒
При сложных и крупных стальных отливках следует изучить также возможность изготовления изделия комбинированным способом – сваркой нескольких простых отливок или сваркой литых частей с частями, изготовленными из стального листа или профильного проката. Опока, например. Следует взвесить возможность соединения нескольких отливок в одну. Достоинства этого: ·уменьшение веса изделия ·сокращение объема механической обработки ·упрощение сборки ·уменьшение числа предметов оборудования ·легкость изготовления нескольких небольших простых отливок вместо одной крупной и сложной ·снижение брака ·облегчение механической обработки малыми станками ·возможность типизации отливок. В основу проектирования отливок следует положить соблюдение возможной равномерности толщины стенки, избегая местных утолщений. Переходы между толстыми и тонкими сечениями должны быть плавными. Закругления должны быть выполнены с соответственно большими радиусами.
2.5 Крестообразное сопряжение четырех стенок.
При конструировании литых деталей для увеличения их общей жесткости и прочности, усиления особо нагруженных мест или выступающих частей, а иногда по технологическим соображениям рекомендуется предусматривать ребра жесткости. Ребра жесткости позволяют уменьшить сечения отдельных элементов, снизить внутренние напряжения стенок различной толщины, а также способствуют предотвращению коробления или брака по трещинам. В зависимости от назначения ребра жесткости подразделяются: 1)усиливающие (увеличивающие прочность, уменьшают напряжения); 2)разводящие (воспринимают сосредоточенные нагрузки и переносят их рассредоточено на тонкие стенки отливки); 3)ребра жесткости (усиливают жескость слабых элементов отливки); 4)ребра конструктивные (охлаждающие, направляющие и т.д.); 5)ребра технологические (усадочные, ребра предохраняющие отливку от деформации при охлаждении - удаляемые); Направление ребер жесткости должно быть перпендикулярны к направлению линий максимальных напряжений в отливке.

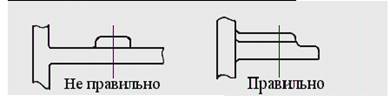

Желательно конструировать отливку с минимальным количеством бобышек, приливов и платиков, т.к. образуя узлы сосредоточение металла, они часто являются причиной возникновения усадочных раковин и рыхлот.
|
