Вентиляционная система стержневых ящиков ⇐ ПредыдущаяСтр 3 из 3

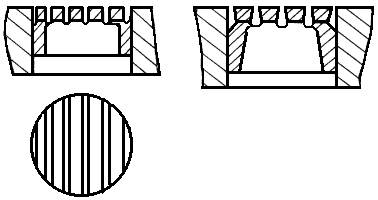

Толщина щели 0, 15-0, 30мм; Ширина 10-20мм; Длина щели 10-15мм Ширина канавки 4-4мм; Отверстия 2-3мм. Щели располагают между сквозными отверстиями. Таким образом, выходящий из ящика воздух делает два поворота под углом 900, что предупреждает выдувание смеси из гнезда ящика. Опробование такого ящика на машине нужно производить без щелей, соединяющих канавку с гнездом, и только если тех зазоров, которые практически всегда бывают по плоскости соединения ящика с надувной плитой, окажется недостаточно для своевременного прохода воздуха в канавку, следует выполнять предусмотренные щели. При изготовлении простых по форме стержней в открытых с двух сторон ящиках вентиляция осуществляется со стороны опорной (нижней) плоскости ящика. Для этого на стол машины устанавливается вентиляционная плита, имеющая на верхней плоскости нарезные вентиляционные канавки, через которые и удаляется воздух. Вместо прорезей в плите могут быть выполнены сквозные вентиляционные отверстия с установленными вентами. Венты – пробки пропускают воздух и удерживают смесь. Венты применяют нескольких конструкций. 1. Венты прорезные с прямыми канавками и прорезные с клинообразными канавками.
Венты с прорезями целесообразнее устанавливать на фасонных поверхностях стержневого ящика, т.к. их легко можно обработать по необходимому профилю поверхности стержневого ящика.
2. Венты сетчатые однослойные.
3. Венты сетчатые двухслойные.
Венты сетчатые засоряются меньше, чем венты прорезные с прямыми канавками, но их можно устанавливать только на равные плоскости, т.к. их подгонка по фасонной поверхности гнезда стержневого ящика исключена. Недостатком сетчатых вент является то, что сетки при работе могут провиснуть.
|
