Драйверов
Для подключения УСО (Выносной Системы Сбора) и табло бурильщика необходимо в компьютере-сборщике установить и сконфигурировать плату 485 интерфейса. В станциях производства ОАО “ИМС” используются два вида плат 485 интерфейса Advantech PLC 475, Moxa.
Конфигурация Moxa: Перед установкой платы необходимо убедиться, что джампер на плате установлен для 485 интерфейса. (см. документацию по установке). Затем следует проинсталлировать программное обеспечение, поставляемое вместе с платой на компакт-диске. Если установка ПО выполнена корректно, то установленное устройство в окне менеджера устройств будет выглядеть так:

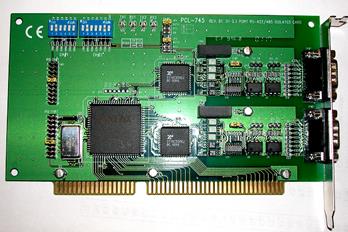

Если используется плата Advantech PCL-745 (ISA) RS-485/422 – 2 ports, то она конфигурируется джамперами (Рис.2.2).
![]()
Перед установкой платы необходимо установить перемычки следующим образом:
JP9 RS-485 ch#2
JP5 AUTO ch#2 JP2 I
JP1 IRQ 7 ch#1
Кроме этого необходимо сделать следующие настройки в BIOS: · В пункте PNP/PCI CONFIGURATION установить: Resourсes Controlled by - “Маnual” IRQ 7 - Legacy ISA IRQ 10 - Legacy ISA · В пункте INTEGRATED PERIPHERALS установить: Onboard Parallel Port - Disabled
|
