Настройка приема данных от СГА-02.

Для передачи данных от суммарного газоанализатора на компьютере Offline установить программу GasSum. Программа устанавливается с СD или с 3-х дистрибутивных дискет (см. Руководство пользователя ПО GasSum).

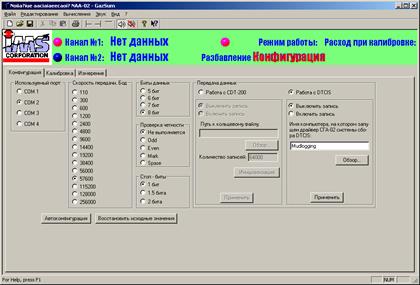

Для начала работы (см. рабочее окно программы на Рис. 4.2) необходимо:

· назначить порт соединения и установить следующие параметры порта:

Скорость передачи 57600 бод

Биты данных 8 бит

Проверка четности не выполняется

Стоп-биты 1 бит

· В поле “Передача данных” активизировать пункт “Работа с DTCIS”.

· С помощью кнопки “Обзор” найти в сети компьютер-сборщик и установить его в окне.

Настройки заканчивать нажатием кнопки “Применить”.

Рис.4.2

• Внести калибровки. В программе вводится калибровка 2-х каналов СГА-02 в режиме разбавления и без него (всего 4 калибровки). В процессе работы используется только один канал (второй– в резерве). В зависимости от используемого канала и концентрации измеряемого газа, происходит автоматическое переключение с одной калибровочной таблицы на другую. В результате на компьютер-сборщик передается 2 параметра: “Общий газ” и “текущее время измерения”

• Активизировать пункт “Включить запись”.
• На компьютере-сборщике запустить драйвер СГА-02 из комплекта DTCIS и включить соединение с устройством и с сервером кодов

Данные в программу DTCIS передаются следующим образом:

Коды данных по общему газу передаются от СГА-02 в программу GasSum.. Эти параметры принимаются программой-драйвером СГА-02 и передаются в сервер кодов (Рис.4.4).

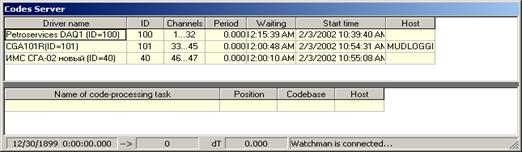

После выполненных настроек окно Сервера кодов должно выглядеть так (Рис.4.3):

Рис.4.3

Если возникла путаница с номерами каналов в сервере кодов, то это можно исправить следующим образом:

1) закрыть все программы, работающие с сервером кодов,

2) открыть для редактирования файл CodesServer.ini, расположенный E: \IMS\Realtime\ и удалить все блоки с заголовком типа [ID600]

Например:

[ID600]

Name=Manual Simulator (ID=600)

From Channel=14

To Channel=29

Затем снова включить соединение с сервером кодов каждого из устройств в нужной последовательности нумерации каналов.

Например: УСО - каналы с 1 по 31.

Хроматограф – каналы с 32 по 41

СГА-02 – канал 42.

Рис.4.4
