Конфигурирование транспортной подсистемы

Система представляет собой единое информационное пространство, распределенное по узлам ЕГАИС.

Единое информационное пространство поддерживается с помощью потоков данных между узлами. При этом узел каждого уровня дерева предоставляет свою функциональность, построенную «поверх» данных системы.

Таким образом, основой функционирования системы являются именно потоки информации, которые позволяют поддерживать все узлы в актуальном состоянии (с точки зрения данных), являются основой для документооборота, который, в конечном итоге, приводит всю систему в действие, как с точки зрения простого накопления данных (например, информация со счетчиков разливаемой АП или информация об отгруженной продукции, содержащаяся в «Сведениях об отгрузке»), так и с точки зрения ведения бизнес-процессов (например, создание и подтверждение заявок разных типов и т.д.).

Непосредственно пересылкой документов между узлами занимается транспортный сервис приложения. Перед тем как запустить сервис в работу, необходимо правильным образом сконфигурировать транспортную систему.

Карта межузловых связей хранится в БД ЕГАИС на каждом узле системы. Каждый узел конфигурируется таким образом, чтобы он мог пересылать и принимать документы непосредственно от тех узлов, с которыми он связан функционально (физически, логически).

Неправильная конфигурация транспортной системы может привести к тому, что документы пересылаться не будут или будет выполняться попытка переслать документ по несуществующему адресу.

В основе транспортной системы лежит:

· ФЦУК и все МРУ функционируют в единой сети windows (сеть Росалкогольрегулирования) – в доменах, связанных доверительными отношениями. Между ними организованы защищенные каналы связи с высокой пропускной способностью. Сеть изолирована от Internet. В качестве транспортной среды передачи информации на этом уровне взаимодействия применяется служба управления очередями Microsoft Message Queueing, являющаяся частью ОС Microsoft Windows Server 2003 и Microsoft Windows XP Pro.

· Все клиентские рабочие места (ПС Организаций-производителей и (или) импортеров), так же, как и соответствующие СУБД, установлены на рабочих станциях, которые НЕ принадлежат сети Росалкоголь. Пропускная способность каналов между листовым уровнем системы и МРУ заранее НЕИЗВЕСТНА. В качестве транспортной среды передачи информации между АРМ и МРУ (для организаций-импортеров также между АРМ и УТО) служит ПО «ЕГАИС Веб-сервис Маршрутизатор».

Утилита запускается на той машине, где установлен транспортный сервис.

Выполните запуск утилиты. Для этого выберите Пуск → Программы → ЕГАИС → Транспортный сервис → Настройка транспорта. Откроется приложение, показанное на рисунке Рисунок 16.

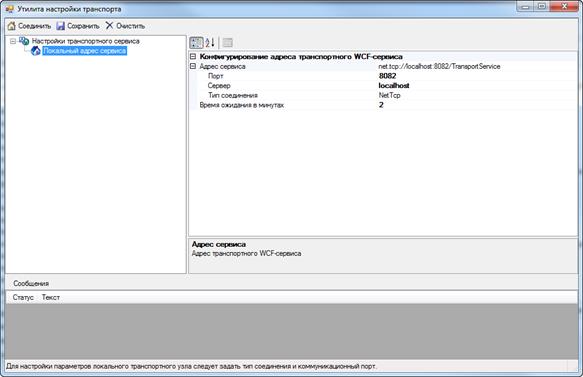

Рисунок 16 – Главное окно утилиты настройки транспорта

На сером фоне в нижней части страницы отображаются подсказки по настройке параметров. Первоначально необходимо выполнить конфигурирование транспортного сервиса ПС Организаций. Адрес сервиса не редактируется.

Укажите номер порта транспортного сервиса ПС Организаций в поле «Порт» и тип соединения. Как правило, указывается Net Tcp.

Сохраните настройки. Выполните соединение. Нажмите на кнопку «Соединить».

В случае если неправильно указаны параметры соединения, или не был запущен транспортный сервис, появится сообщение о невозможности связаться с транспортным сервисом.

Тогда необходимо проверить, действительно ли запустился сервис. И запустить, как описано в разделе «Запуск системы». А также правильно указать адрес транспортного сервиса.

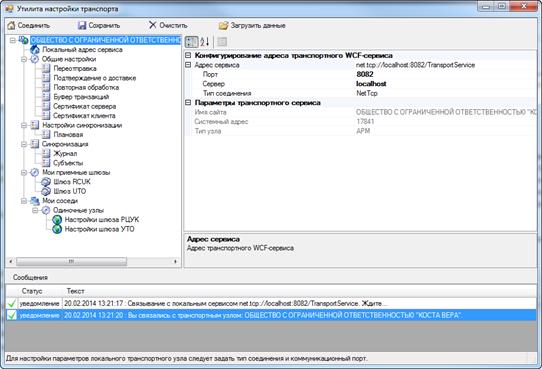

После чего повторно запустите соединение. В результате будет показано сообщение о том, что соединение выполнено успешно (рисунок Рисунок 17), а также отобразится полный список возможных настроек транспортного сервиса ПС Организаций для соединения с МРУ и УТО.

Системный адрес – уникальный адрес ЕГАИС узла, однозначно идентифицирующий узел (организацию) в системе ЕГАИС.

Рисунок 17 – Статус соединения (соединение с транспортным сервисом выполнено)
