Нормативные и расчетные значения характеристик арматуры

Нормативные значения прочностных характеристик арматуры

2.2.2.1 Основной прочностной характеристикой арматуры является нормативное значение сопротивления растяжению , принимаемое в зависимости от класса арматуры по таблице 7.

Таблица 7

Класс арматуры	Номинальный диаметр арматуры, мм	Нормативные значения сопротивления растяжению и расчетные значения сопротивления растяжению для предельных состояний второй группы , МПа
А240	6-40
А300	6-40
A400	6-40
А500	10-40
А600	10-40
А800	10-32
А1000	10-32
В500	3-12
Вр1200
Вр1300
Вр1400	4; 5; 6
Вр1500
К1400(К-7)
К1500(К-7)	6; 9; 12
К1500(К-19)

Расчетные значения прочностных характеристик арматуры

2.2.2.2 Расчетные значения сопротивления арматуры растяжению определяют по формуле

, (10)

где - коэффициент надежности по арматуре, принимаемый равным:

для предельных состояний первой группы:

1, 1 - для арматуры классов А240, А300 и A400;

1, 15 - для арматуры классов А500, А600 и А800;

1, 2 - для арматуры классов А1000, В500, Вр1200-Вр1500, К1400, К1500;

для предельных состояний второй группы - 1, 0.

Расчетные значения сопротивления арматуры растяжению приведены (с округлением) для предельных состояний первой группы в таблице 8, второй группы - в таблице 7. При этом значения для предельных состояний первой группы приняты равными наименьшим контролируемым значениям по соответствующим ГОСТ.

Расчетные значения сопротивления арматуры сжатию принимают равными расчетным значениям сопротивления арматуры растяжению , но не более значений, отвечающих деформациям укорочения бетона, окружающего сжатую арматуру: при кратковременном действии нагрузки - не более 400 МПа, при длительном действии нагрузки - не более 500 МПа. Для арматуры классов В500 и А600 граничные значения сопротивления сжатию принимаются с коэффициентом условий работы равным 0, 9 (таблица 8).

Таблица 8

Класс арматуры	Расчетные значения сопротивления арматуры для предельных состояний первой группы, МПа
	растяжению	сжатию
А240
А300
А400
А500		435(400)
А600		470(400)
А800		500(400)
А1000		500(400)
В500		415(360)
Вр1200		500(400)
Вр1300		500(400)
Вр1400		500(400)
Вр1500		500(400)
К1400		500(400)
К1500		500(400)
Примечание - Значения в скобках используют только при расчете на кратковременное действие нагрузки.

2.2.2.3 В необходимых случаях расчетные значения прочностных характеристик арматуры умножают на коэффициенты условий работы , учитывающие особенности работы арматуры в конструкции.

Расчетные значения сопротивления хомутов и отогнутой поперечной арматуры классов А600-А1000, Вр1200-Вр1500 и канатной принимают не более 0, 8 (с учетом всех потерь) и не более 300 МПа. В расчетах принимают большее из указанных значений. Расчетные значения для арматуры классов А240-А500, В500 приведены в СП 52-101.

Деформационные характеристики арматуры

2.2.2.4 Основными деформационными характеристиками арматуры являются значения:

относительных деформаций удлинения арматуры при достижении напряжениями расчетного сопротивления ;

модуля упругости арматуры .

2.2.2.5 Значения относительных деформаций арматуры принимают равными:

для арматуры с физическим пределом текучести

; (11)

для арматуры с условным пределом текучести

. (12)

2.2.2.6 Значения модуля упругости арматуры принимают одинаковыми при растяжении и сжатии и равными:

=1, 8·10 МПа - для арматурных канатов (К);

=2, 0·10 МПа - для остальной арматуры (А и В).

Диаграммы состояния арматуры

2.2.2.7 При расчете железобетонных элементов по нелинейной деформационной модели в качестве расчетной диаграммы состояния (деформирования) арматуры, устанавливающей связь между напряжениями и относительными деформациями арматуры, принимают для арматуры с физическим пределом текучести классов А240-А500, В500 двухлинейную диаграмму (рисунок 2, а), а для арматуры с условным пределом текучести классов А600-А1000, Вр1200-Вр1500, К1400, К1500 - трехлинейную (рисунок 2, б).

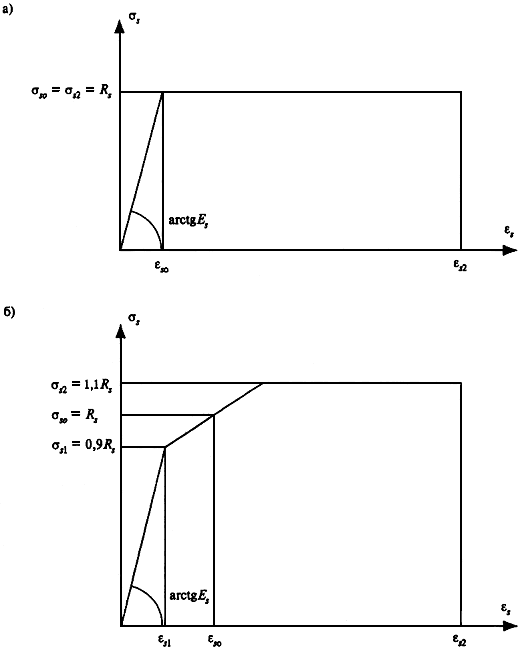

а - двухлинейная; б - трехлинейная

Рисунок 2 - Диаграммы состояния растянутой арматуры

Диаграммы состояния арматуры при растяжении и сжатии принимают одинаковыми.

2.2.2.8 Напряжения в арматуре согласно двухлинейной диаграмме состояния арматуры определяют в зависимости от относительных деформаций по формулам:

при

; (13)

при

. (14)

Значения , и принимают согласно пп.2.2.2.5, 2.2.2.6 и 2.2.2.2. Значения относительной деформации принимают равными 0, 025.

2.2.2.9 Напряжения в арматуре согласно трехлинейной диаграмме состояния арматуры определяют в зависимости от относительных деформаций по формулам:

при

; (15)

при

. (16)

Значения , и принимают согласно пп.2.2.2.5, 2.2.2.6 и 2.2.2.2.

Значения напряжений принимают равными 0, 9 , а напряжений - равными 1, 1 .

Значения относительных деформаций принимают равными , а деформаций - равными 0, 015.
