Арматурные работы

Подсчет объемов работ и калькуляция затрат труда

Опалубочные работы

Опалубка собственно тоннеля и его нижней части производится раздельно.

S_нижн = 2*(0, 55+0, 4)*120 + 2*0, 64*120 + (2*0, 55*3, 2 + 4*0, 4*(0, 35+0, 85)/2) = 384, 39 м²

S_тонн = 2*3, 6*120 + 2*3, 2*120 + 2, 5*120 + 2, 5*120+2*(0, 35*2*3, 6 + 0, 4*2, 5) = 2239, 04 м²

S = 384, 39 м² + 2239, 04 м² = 2623, 43 м²

Бетонные работы

Бетонирование тоннеля и его нижней части производится раздельно.

V_нижн = (2*0, 4*(0, 35+0, 85)/2 + 0, 55*3, 2) * 120 = 2, 24* 120 = 268, 8 м³

V_тонн = 120*(0, 35*2*3, 6 + 0, 4*2, 5) = 422, 4 м³

V = 268, 8 м³ + 422, 4 м³ = 691, 2м³

Арматурные работы

Вся арматура заготавливается в виде сеток размером на всю высоту тоннеля для стен и на всю ширину для днища и перекрытия. Ширина сеток 3000мм. Монтировать в нахлестку на 100 мм; Ф-1 – отдельными стержнями, класс А-III.

Арматура в конструкцию устанавливается сетками и отдельными стержнями. Используются стержни Ф-1 и сетки трех видов: С-1, С-2, С-3. Сетки монтируются в нахлёстку на 100 мм.

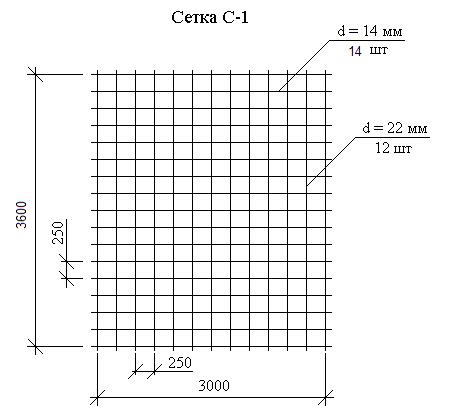

Сетки С-1 размером 3600 х 3000 монтируются с внешней стороны стенки тоннеля. Состоят из 14 продольных стержней диаметром 14 мм и 12 поперечных - диаметром 22 мм. Примерный вес одной сетки равен 178 кг.

Арматурная сетка С - 1

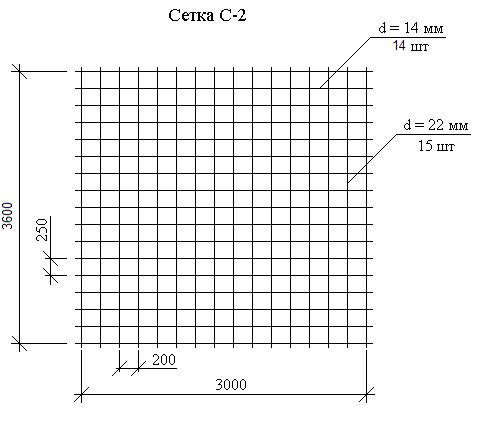

Сетки С-2 размером 3600 х 3000 монтируются с внутренней стороны стенки тоннеля. Состоят из 14 продольных стержней диаметром 14 мм и 15 поперечных – диаметром 22 мм. Примерный вес одной сетки равен 210 кг.

Арматурная сетка С – 2

Сетки С-3 размером 3200 х 3000 монтируются в основание тоннеля и в его верхнюю часть. Состоят из 13 продольных и 12 поперечных стержней диаметром 14 мм. Примерный вес одной сетки равен 93 кг.

Арматурная сетка С – 3

Отдельные стержни Ф-1 диаметром 22 мм монтируются по 3 штуки на метр длины тоннеля в верхнюю и нижнюю его части. Вес одного стержня равен 8 кг.

Итак, для выполнения арматурных работ потребуется 336 сеток: 84 сетки С-1, 84 сетки С-2, 168 сетки С-3, 720 стержней Ф-1. В том числе для выполнения работ в верхней части 252 сеток и 180 стержней, в нижней – 84 сетки и 360 стержней.
