Контроль температуры
|
|
Для контроля температуры бетона в разном возрасте нужно определённое количество температурных скважин. Модуль поверхности конструкции равен 2, 77 (подсчитано далее), количество температурных скважин на 100 м3 бетона – 18 штук.
Приблизительное число скважин во всём объёме бетона:
=
= 124 шт.
Итоговое количество замеров составит 929 шт (364 – нижняя часть, 565 – верхняя часть), т.к. в период подъёма температуры они должны проводиться через каждые 2 часа, во время остывания бетона – не реже 1 раза в сутки.
Таблица 1
Ведомость объемов работ
| Nп/п | Наименование работ | Единица измерения | Объем работ | |
| На один п.м. | На все сооружение | |||
| Бетонирование основания | м3 | 0, 32 | 38, 4 | |
| 2.1 | Установка опалубки на нижнюю часть | м2 | 3, 2 | 384, 39 |
| 2.2 | Установка опалубки на верхнюю часть | м2 | 18, 66 | 2239, 04 |
| 3.1 | Установка арматуры сетками (нижняя часть) | шт | 2, 10 | |
| 3.2 | Установка арматуры стержнями (нижняя часть) | т | 0, 027 | 3, 2 |
| 3.3 | Установка арматуры сетками (верхняя часть) | шт | 0, 70 | |
| 3.4 | Установка арматуры стержнями (верхняя часть) | т | 0, 027 | 3, 2 |
| 4.1 | Распалубка нижней части | м2 | 3, 2 | 384, 39 |
| 4.2 | Распалубка верхней части | м2 | 18, 66 | 2239, 04 |
| 5.1 | Укладка бетонной смеси в нижнюю часть | м3 | 2, 24 | 268, 8 |
| 5.2 | Укладка бетонной смеси в верхнюю часть | м3 | 3, 52 | 422, 4 |
| Укрытие неопалубленных поверхностей | м2 | 5, 4 | ||
| Контроль температуры | кол. замеров |
 |
2. Калькуляция трудозатрат
Трудоёмкость какого-либо вида работ определяется по следующей формуле:
T=K× Hвр× Vp/8 (чел.-см.), где
Нвр - норма времени, чел.-ч.;
К – коэффициент при норме времени;
Vр – объём работ.
Примеры расчётов по некоторым видам работ:
К= 1.21 - коэффициент при норме времени
Установка опалубки на нижнюю часть:
Т = (1, 21× 0, 4чел.-ч.× 384, 39)/8 = 23, 3 чел.-см.
Распалубка нижней части:
Т = (1, 21× 0, 13чел.-ч.× 384, 39)/8 = 7, 56 чел.-см.
Установка арматуры стержнями в нижнюю часть
Т = (1, 21× 8, 5× 3, 2)/8 = 4, 11чел.-см.
Бетонирование нижней части
Т = (1, 21× 0, 22 чел.-ч.× 268, 8 м3)/8 = 8, 94 чел.-см.
Покрытие бетонной смеси утеплителем (нижняя часть)
Т = (1, 21× 0, 21чел.-ч.× 264)/8 = 8, 39 чел.-см.
Контроль температуры(нижняя часть)
Т = (1, 21× 0, 21 чел.-ч.× 384шт.)/8 = 12, 2 чел.-см.
Таблица 2
Ведомость трудозатрат
| Nп/п | Наименование работ | Единица измерения | Объем работ | Норма времени, чел*ч | Трудоемкость, чел*см |
| Бетонирование основания | м3 | 32, 0 | 0, 22 | 1, 06 | |
| 2.1 | Установка опалубки на нижнюю часть | м2 | 384, 39 | 0, 51 | 29, 65 |
| 2.2 | Установка опалубки на верхнюю часть | м2 | 2239, 04 | 0, 4 | 135, 46 |
| 3.1 | Установка арматуры сетками (нижняя часть) | шт | 0, 42 | 5, 34 | |
| 3.2 | Установка арматуры стержнями (нижняя часть) | т | 3, 2 | 8, 5 | 4, 11 |
| 3.3 | Установка арматуры сетками (верхняя часть) | шт | 42/210 | 0, 42/0, 79 | 27, 77 |
| 3.4 | Установка арматуры стержнями (верхняя часть) | т | 3, 2 | 8, 5 | 4, 11 |
| 4.1 | Распалубка нижней части | м2 | 384, 39 | 0, 13 | 7, 56 |
| 4.2 | Распалубка верхней части | м2 | 2239, 04 | 0, 1 | 33, 86 |
| 5.1 | Укладка бетонной смеси в нижнюю часть | м3 | 268, 8 | 0, 22 | 8, 94 |
| 5.2 | Укладка бетонной смеси в верхнюю часть | м3 | 422, 4 | 0, 79 | 50, 47 |
| Укрытие неопалубленных поверхностей (нижняя часть), снятие | м2 | 0, 21/0, 22 | 8, 39/8, 78 | ||
| Укрытие неопалубленных поверхностей (верхняя часть), снятие | м2 | 0, 21/0, 22 | 12, 2/12, 78 | ||
| Контроль температуры (нижняя часть) | кол. замеров | 0, 1 | 5, 51 | ||
| Контроль температуры (верхняя часть) | кол. замеров | 0, 1 | 8, 55 |
3. Расчёт опалубки
Для расчета опалубки приняты следующие исходные данные:
- Норма времени на укладку бетонной смеси – 0, 79 чел*ч,
- Минимальное сечение бетонируемой стенки – 0, 35 м х 3, 2м,
- Материал палубы и прогонов опалубки – фанера; модуль упругости Е = 8, 5*104 кг/см2, модуль упругости Е для дерева = 105, сопротивление изгибу Ru = 2240 кг/см2 [3],
- Толщина палубы опалубки – 12 мм,
- Объёмная масса бетонной смеси g = 2500 кг/м3.
При расчете опалубки массивов по несущей способности учитываются также:
- давление при выгрузке бетонной смеси от сотрясений
qл = 600 кг/м2
- давление бетонной смеси на боковые элементы опалубки
Р = g*(0, 27*V+0.78)*k1*k2, где
g - объёмная масса бетонной смеси, кг/м3,
V – скорость бетонирования конструкции, м/ч,
k1 – коэффициент, учитывающий влияние пластичности бетонной смеси (k1 = 1),
k2 – коэффициент, учитывающий температуру бетонной смеси (k2 = 1).
Hвыр = 1/Нвр = 1/0, 79 = 1, 27.
V = Hвыр / Sстенки = 1, 27/(0, 35*3, 2) = 1, 13 м/ч.
Р = 2500 * (0, 27*1, 13 + 0, 78) = 2713 кг /м2
Рmax = Р + qл = 2713 + 600 = 3313 кг/м2

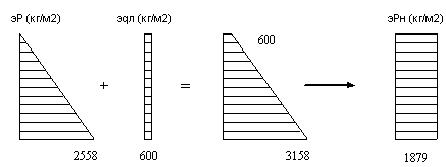

Эпюра распределения нагрузки по высоте
Рн = P/2 + qл = 2713/2 + 600= 1956, 5 кг/м2,
Рр = 1, 3*Рн,
Рр = 1, 3*1956, 5 = 2543, 45 кг/м2
Шаг установки прогонов из расчёта по несущей способности равен
L1
см.
Шаг установки прогонов из расчета по деформациям равен
L1
см
Окончательно принимаем L1= 13 см.
Расстояние между схватками L2 определяется по нагрузке, собранной с полосы, шириной равной расстоянию между прогонами.
Определяем характеристики приведенного сечения.
Координата центра тяжести сечения
Yпр = (F1 * y1 + F2 * y2)/(F1 + F2) = (0, 5*L1*δ 2 + F2*(δ + h/2))/(L1*δ + F2) = (0, 5*13*(1, 2)2 + 16*(1.2+4/2)) / (13*1.2+ 16) = 1.92 см.
Приведенный момент инерции
Iпр = J1 +(Yпр – Y1)2 * F1 + J1 + (Y2 - Yпр)2 * F2 = (L1*δ 3)/12 + (Yпр – δ /2)2 * L1* δ + E2/E1 * [J2 + (Yпр – (δ + Z0))2 * F2 ] =
+ (1.92 – 1, 2/2)2*13*1, 2 + 8, 5*104/105*(21.3 + (1.92 - (1, 2 + 4/2))2*16 = 70 см4.
Схема опалубки
L1 – расстояние между прогонами Схема приведенного сечения и геометрическая схема бруска 40х40мм
L2 – расстояние между схватками (хомутами)
|
Приведенный момент сопротивления
Wпр = Jпр/ Ymax =
= 36, 5 см3.
Шаг расстановки схваток из расчета по несущей способности
L2
=
= 45 см.
Шаг расстановки схваток из расчета по деформациям
L 2
=
= 71 см
Окончательно принимаем расстояние между схватками L 2 = 45 см
Таблица 3
Спецификация элементов опалубки
| Марка элемента | Размер элемента B * h, мм | Описание | Всего элементов |
| Щит | 3000х950 | Боковой щит нижней части | |
| Щит | 3000х660 | Наклонный щит нижней части | |
| Щит | 3000x1500 | Горизонтальный щит верхней части | |
| Щит | 3000x3600 | Наружный боковой щит верхней части | |
| Щит | 3600x3000 | Внутренний боковой щит верхней части | |
| Щит | 3200x3600 | Лицевой щит верхней части | |
| Щит | 3200x950 | Лицевой щит верхней части |
Внутренняя опалубка объемно-переставная.
Наружная щитовая.
4. Расчет технологических параметров выдерживания бетона в зимнее время
Для выбора метода зимнего бетонирования подсчитаем модуль поверхности (Мп) для нижней и верхней части тоннеля:
=
, где
- сумма охлаждаемых поверхностей,
= 3, 2*120 + 0, 5*2*120 + 2*120 + 3, 2*120 = 744 + 384 = 1128
V – объём конструкции.
=384/422, 4 = 0, 91 м-1
= 744/268, 8 = 2, 77 м-1
При прочих равных условиях быстрее остывает конструкция с большим модулем поверхности. Для дальнейших расчётов примем наибольшую величину = 2, 77 м-1.
В данном проекте рассчитывается металическая неутеплённая опалубка (материал палубы-фанера, прогоны и схватки - деревянный брус), толщина опалубки - 12 мм.
Коэффициент теплопередачи опалубки при Vветра = 5 м/с принимаем равным 8, 6.
Темп остывания конструкции:
m =
Сб – удельная теплоёмкость бетона, Сб=1, 05 кДж/кг0С
γ б – удельный вес бетона, γ б = 2400 кг/м3
λ б – коэффициент теплопроводности бетона, λ б = 2, 6Вт/м 0С
m = (8, 6*2, 77*3, 6)/(1, 05*2400*(1+1, 14*((8, 6)/(2.6*2, 77)))) =0, 014
Для выбора метода зимнего бетонирования необходимо, чтобы выполнялось условие:
R ≥ Rтр ± 5%
τ ост =
, для г. Пермь tн.в. = - 20 0С
A =
=83, 35 B =
= 0, 128 n =
= 2, 56 tб.ср. =
прочность бетона в возрасте трёх суток, для бетона B20 R3 = 43%, Rтр = 70%
tб.ср. = tб.см – (tб.см. – tн.в.)* 0, 015* Lтр., Lтр = 9 км
