Оформление графического материала

Графический материал должен отвечать требованиям действующих стандартов по ЕСКД и может выполняться:

- неавтоматизированным методом - карандашом;

- автоматизированным методом - с применением графических и печатающих устройств вывода ПЭВМ.

Цвет изображений - чёрный на белый фоне. В оформлении всех листов графического материала следует придерживаться единообразия.

Схемы и чертежи следует выполнять на любых форматах, установленных ГОСТ 2.301 Графический материал, предназначенный для демонстрации при публичной защите работы, как правило, на листах формата А1.

Форматы листов выбирают в соответствии с требованиями, установленными ГОСТ 2.301 и ГОСТ 2.001-93, при этом основные форматы являются предпочтительными. Выбранный формат должен обеспечивать компактное выполнение чертежа.

ГОСТ 2.301 устанавливает форматы чертежей. Формат чертежа определяется размерами внешней рамки, выполненной тонкой линией. Линии рамки наносят на расстоянии 5мм от края формата и выполняют сплошной основной линией. Для брошюровки чертежей оставляют у левого края листа свободное поле шириной 20 мм.

Обозначение и размеры основных форматов указаны в таблице 1.

На каждом формате в нижнем правом углу делается основная надпись по ГОСТ 2.104 –приложение Б.

Таблица 1 - Основные форматы

Оформление чертежей деталей и сборочных чертежей должно соответствовать требованиям стандартов ЕСКД. Общие требования к чертежам - по ГОСТ 2.109.

На чертеже детали должны быть указаны:

· - все размеры, необходимые для изготовления данной детали с указанием предельных размеров. Предельные отклонения размеров должны соответствовать требованиям стандартов. Единой системы допусков и посадок (ЕСДП, ГОСТ 25446);

· - шероховатость поверхностей деталей, выполняемых по данному чертежу, независимо от метода их образования;

· -технические требования, которые должны располагаться над основной надписью;

· -условные обозначения марки материалов в соответствии со стандартами или техническими условиями на данный материал.

На сборочных чертежах должны быть указаны:

· - габаритные и присоединительные размеры сборочной единицы;

· - технические требования, предъявляемые к сборке изделия.

· - номера позиций, указанные в спецификации сборочной единицы.

Номера позиций наносят на полках линии выносок, проводимых от изображений составных частей. Номера позиций располагают параллельно основной надписи чертежа вне контура изображения и группируются в колонку или строчку по возможности на одной линии.

Размер шрифта номеров позиции должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

Оформление электрических схем должно соответствовать требованиям стандартов группы 7 ЕСКД (ГОСТ 2.701-84, ГОСТ 2.702-75 и т. д.). На приводимых в документе электрических схемах около каждого элемента указывают его позиционное обозначение, установленное соответствующими стандартами, и при, необходимости номинальное значение величины.

Оформление схем, алгоритма, программ, данных и систем должно соответствовать ГОСТ 19. 701.

Оформление схем в работах, связанных с созданием АСУ, должно соответствовать ГОСТ 24. 302 и ГОСТ 24.303.

Оформление технологических схем по ЭНГМ должно соответствовать ГОСТ 2.108.

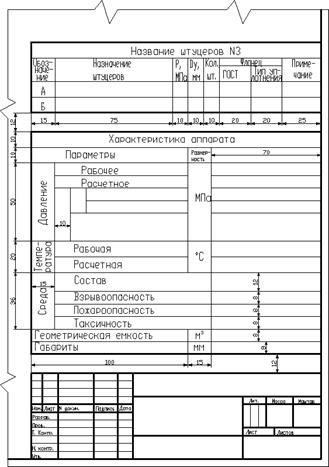

По специальностям 2- 36 07 01 " Машины и аппараты химических производств и предприятий строительных материалов" и 2- 48 01 01 " Химическая технология неорганических веществ, материалов и изделий" на сборочных чертежах аппаратов помещают техническую характеристику аппарата (машины) и таблицу назначения штуцеров.

Форма таблиц и образец заполнения приведены ниже.

Таблицы строятся на правой линии рамки, ограничивающей поле чертежа: таблица характеристики аппарата - над основной надписью на расстоянии не менее 12 мм от нее; таблица штуцеров - над таблицей характеристики аппарата на расстоянии не менее 12 мм от нее.
