27 Июнь 2011 - 00: 02

ч2

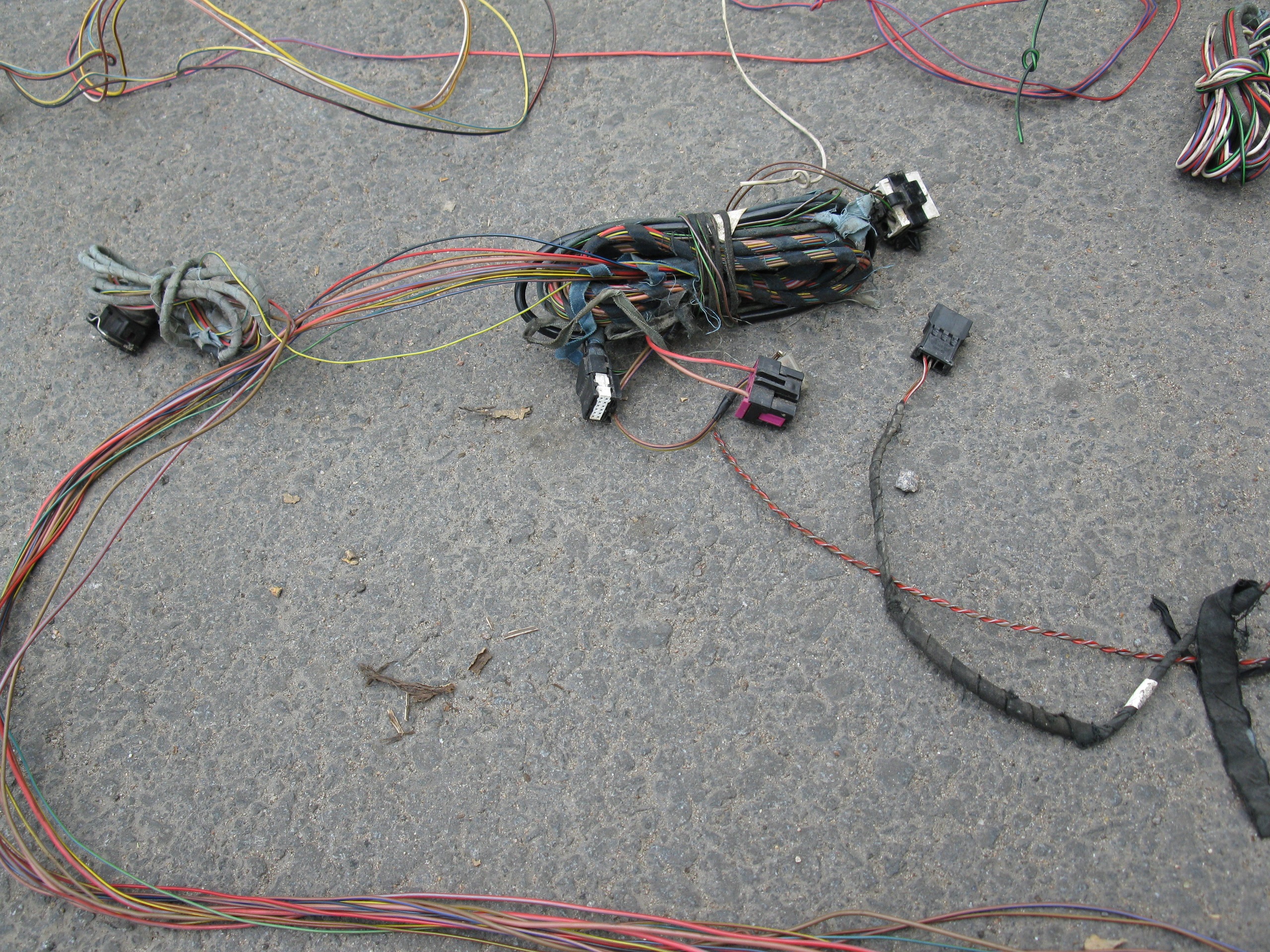

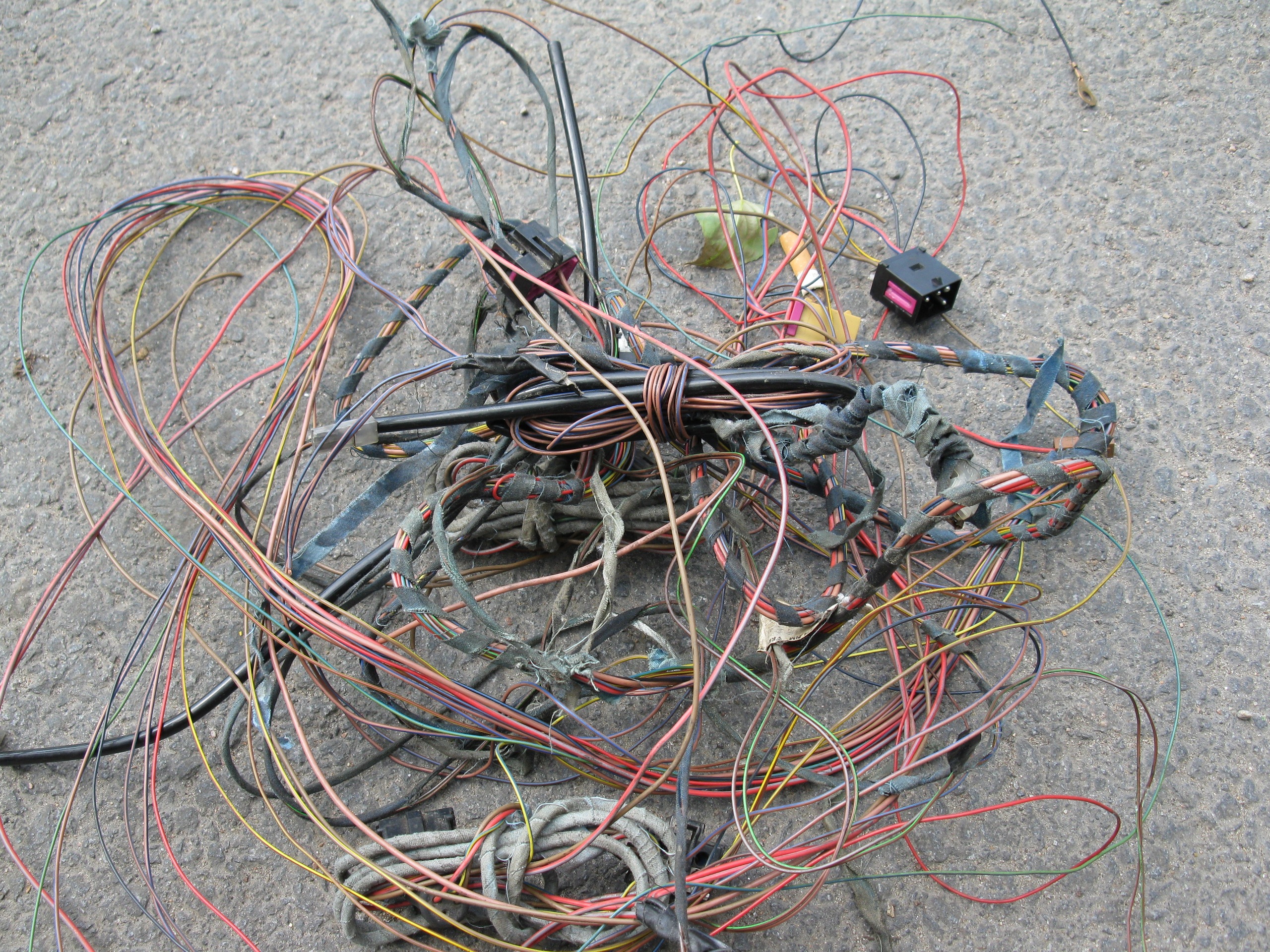

ненужная часть косы с концевиками дверей и прочим

что стоит у меня

Отделяем " мух от котлет" (С)

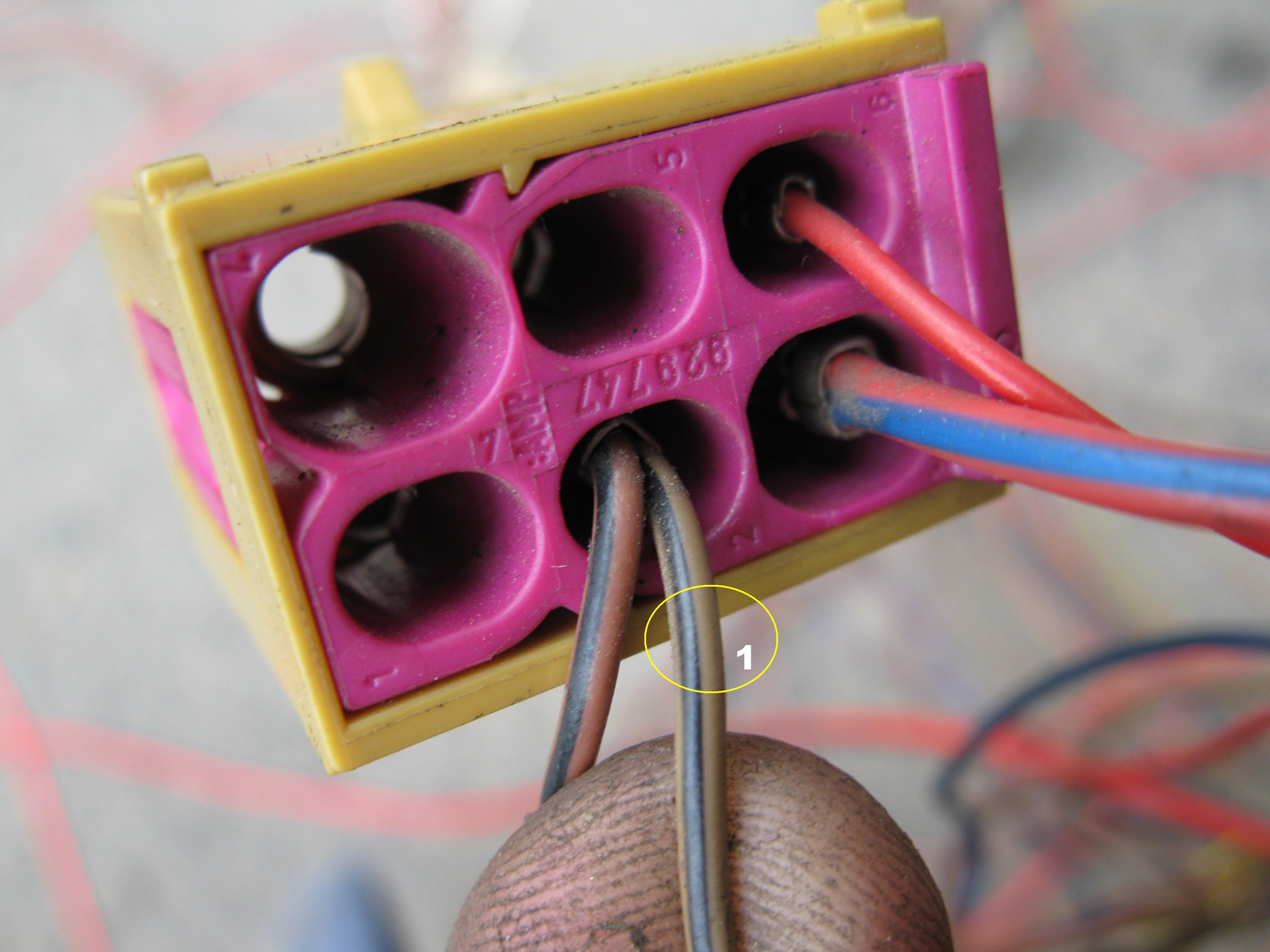

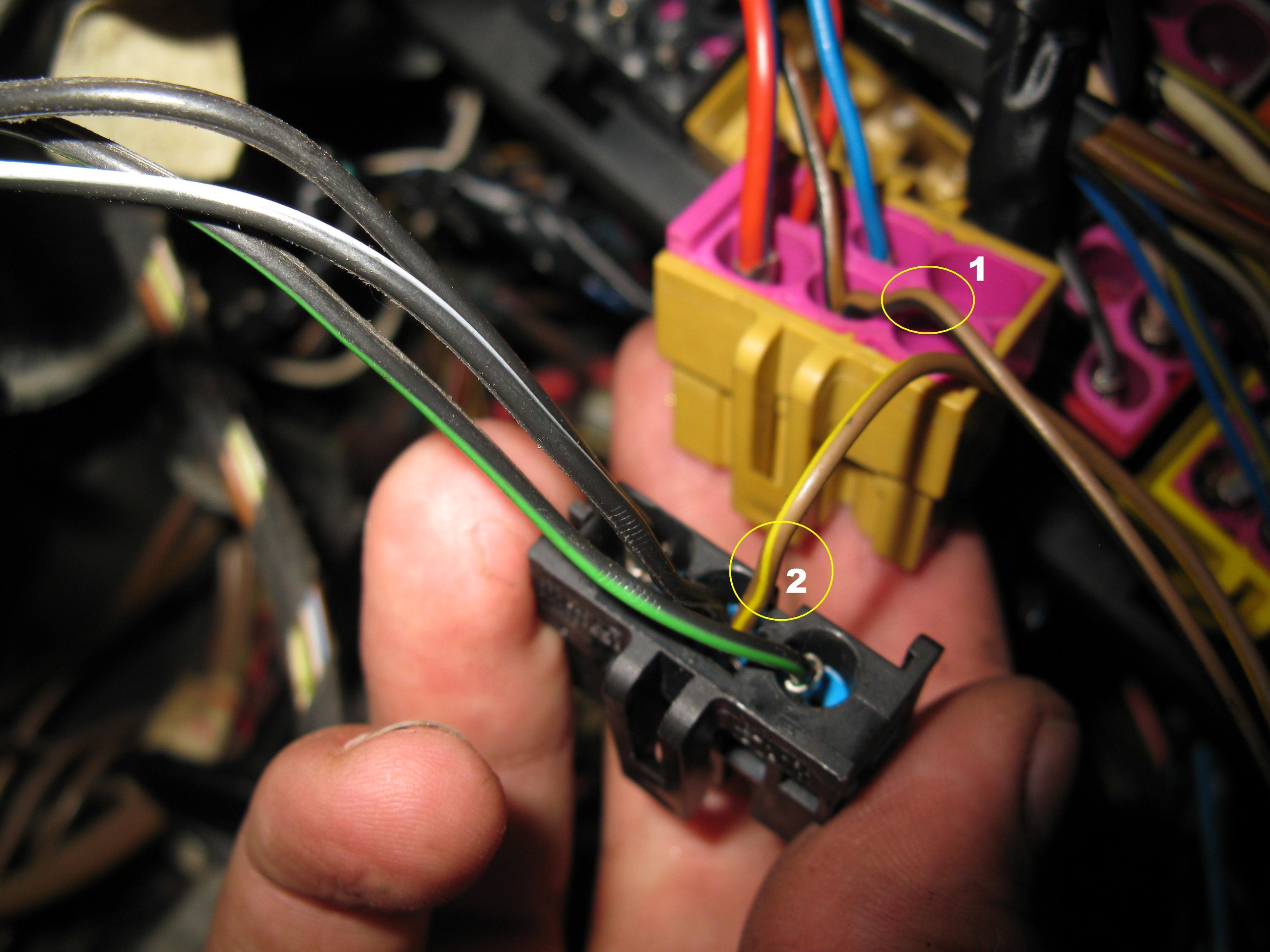

начнем с разьемов. То что снято с донора

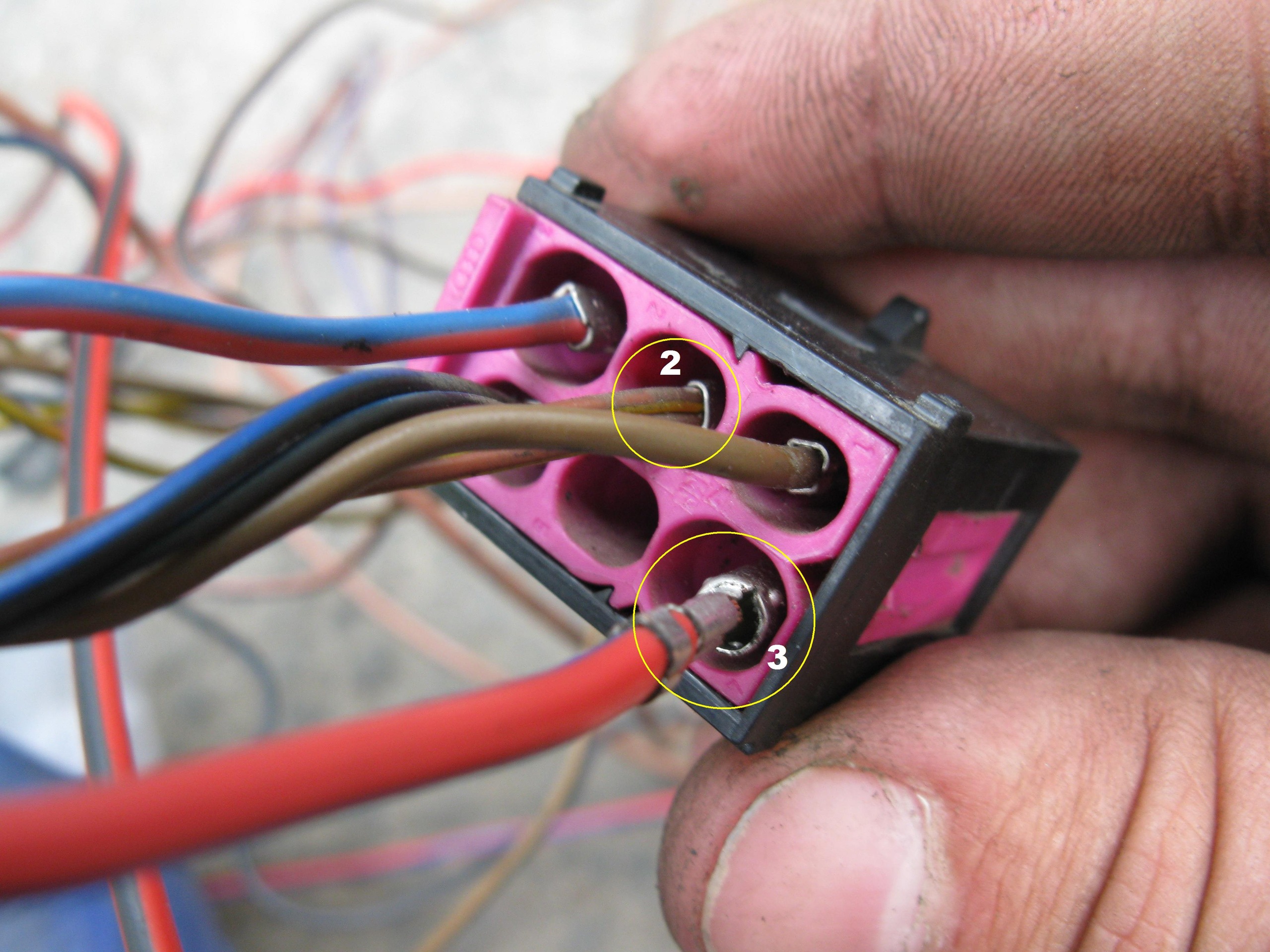

1, 2, 3 провода которые идут от этих разъемов к блоку упровления ЭСП их мы и отрезаем

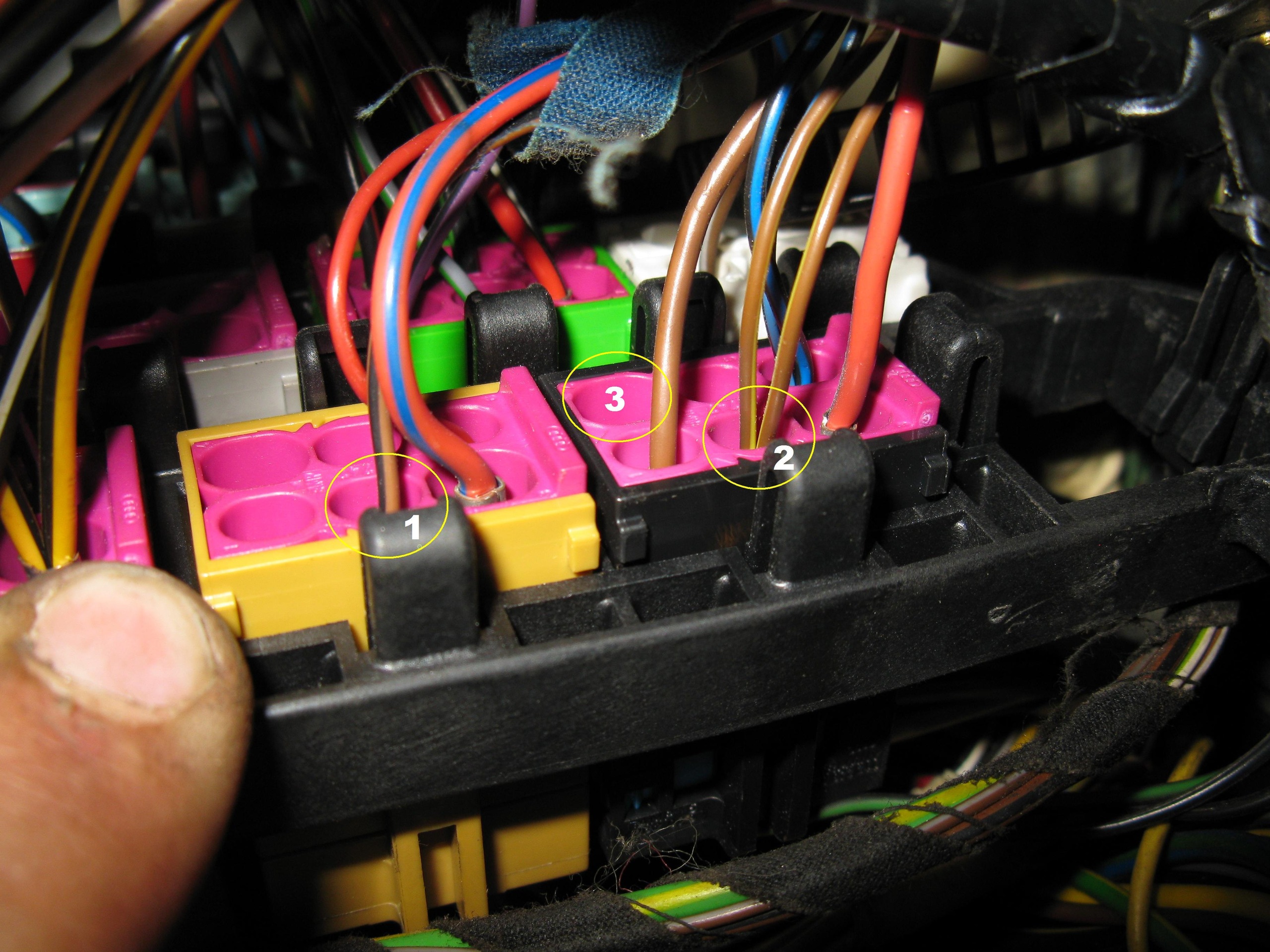

места для установки проводов 1, 2, 3 тех что на предидущем ресунке. как видно места проводов 1 и 2 у меня совподают но вот с провод 3 выходит закавырка поскольку его просто подключить некуда (пока оставляем так) ответное место в клеме на моей машине пустое!

отрезаем все лишнее из косы донора и получаем

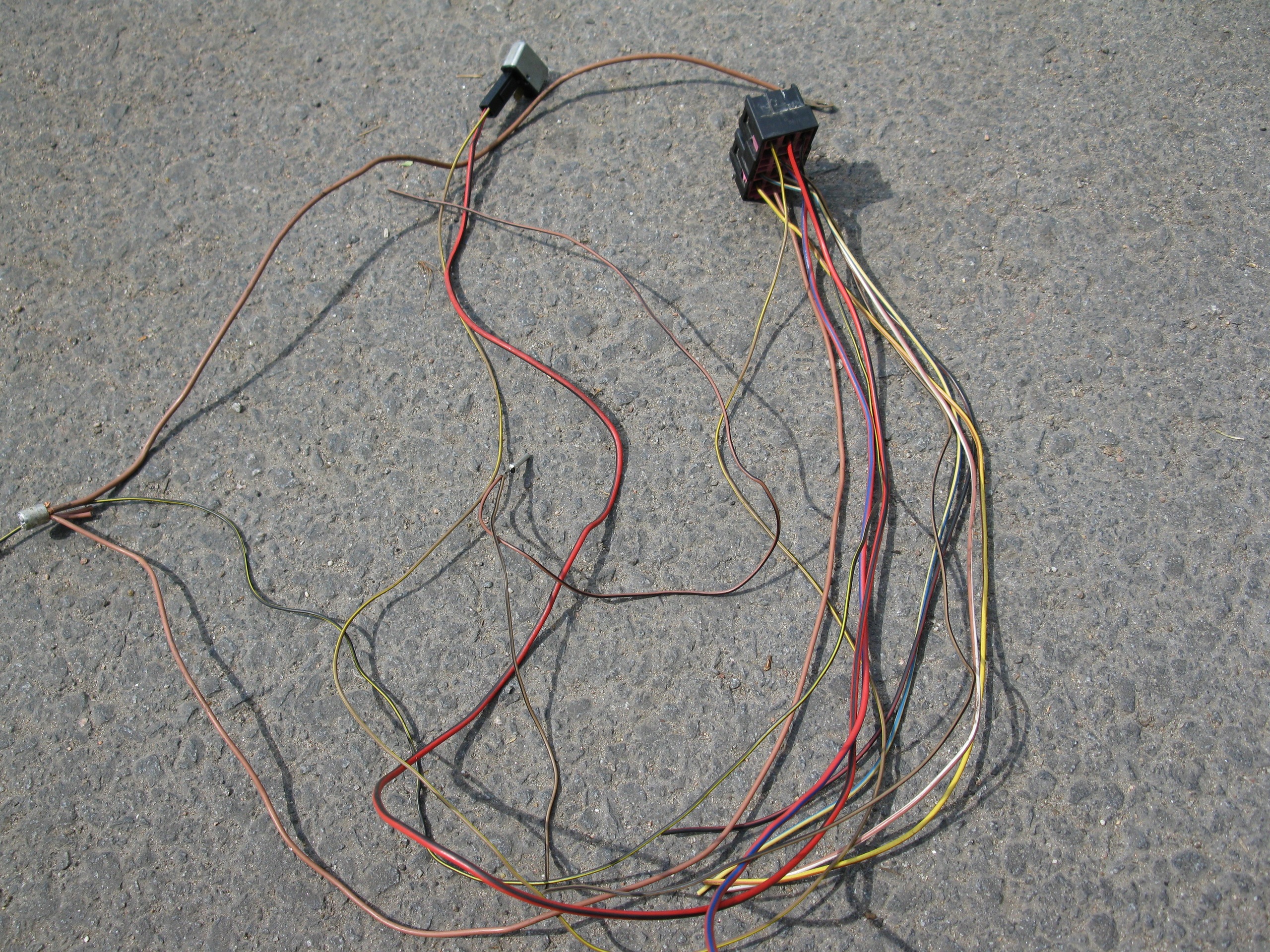

коса от БУ ЭСП

проводка под кнопки ЭСП водительской двери

• 0

fox_count

Танкист по жизни.

•
• NWAC Members
•
• 3 428 сообщений

• Город: дорога жизни вч
• Авто: AUDI 100 С4 AAR катаюсь, 80 B4 ABT сперли

27 Июнь 2011 - 00: 03

ч3

проводка ЭСП в правую пассажирскую дверь

ЭТО ВСЕ ЛИШНЕЕ!!!!

изолируем нужное (для дальнейшего удобства в прокладке и подключении)

коса БУ ЭСП

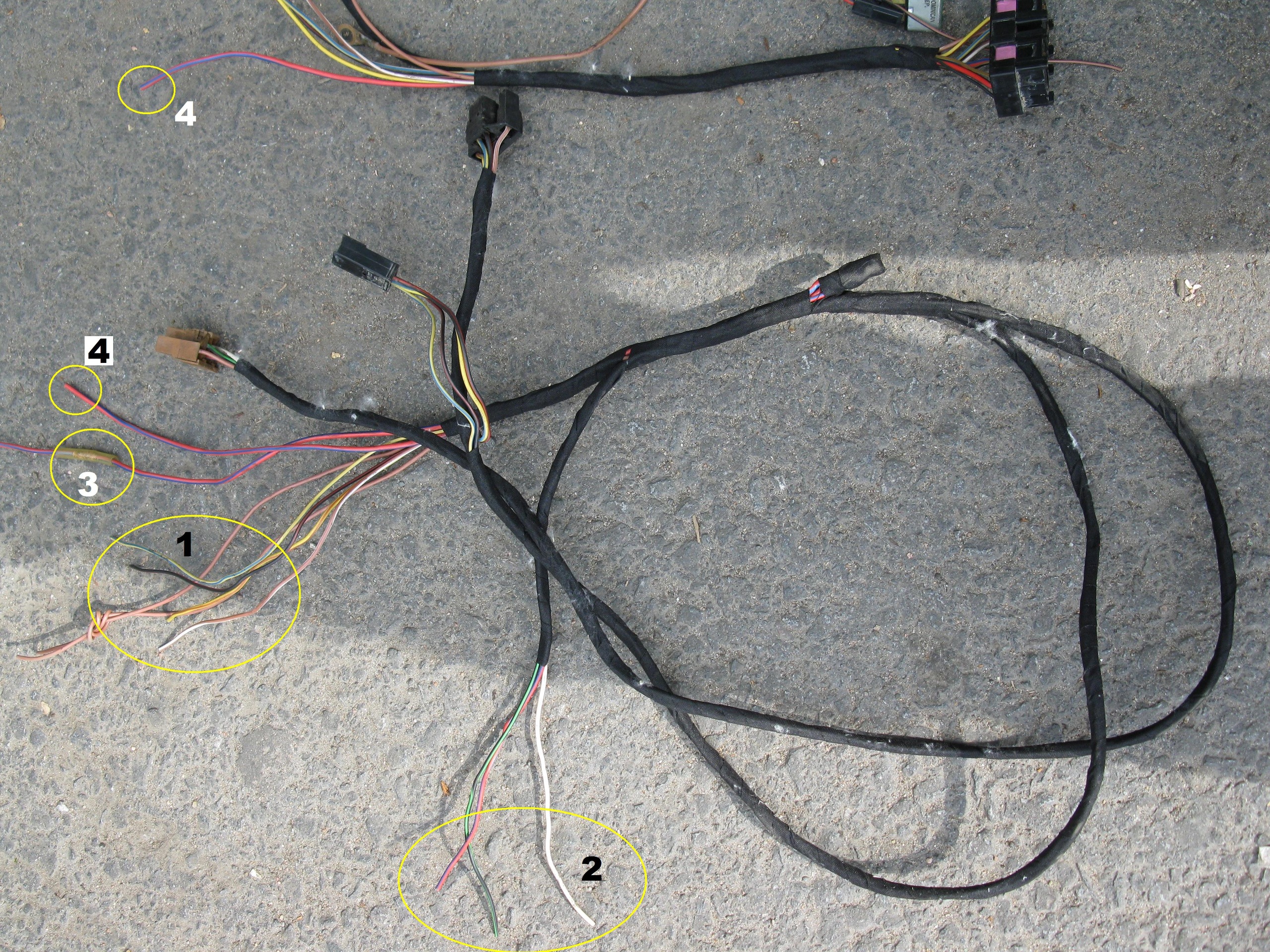

проводка водительской двери
1- проводка управления левого подъемника
2- проводка управления правого подемника
3- тот самый провод который пока ХЗ куда подключить
номера 4 соеденяются вместе

правая дверь

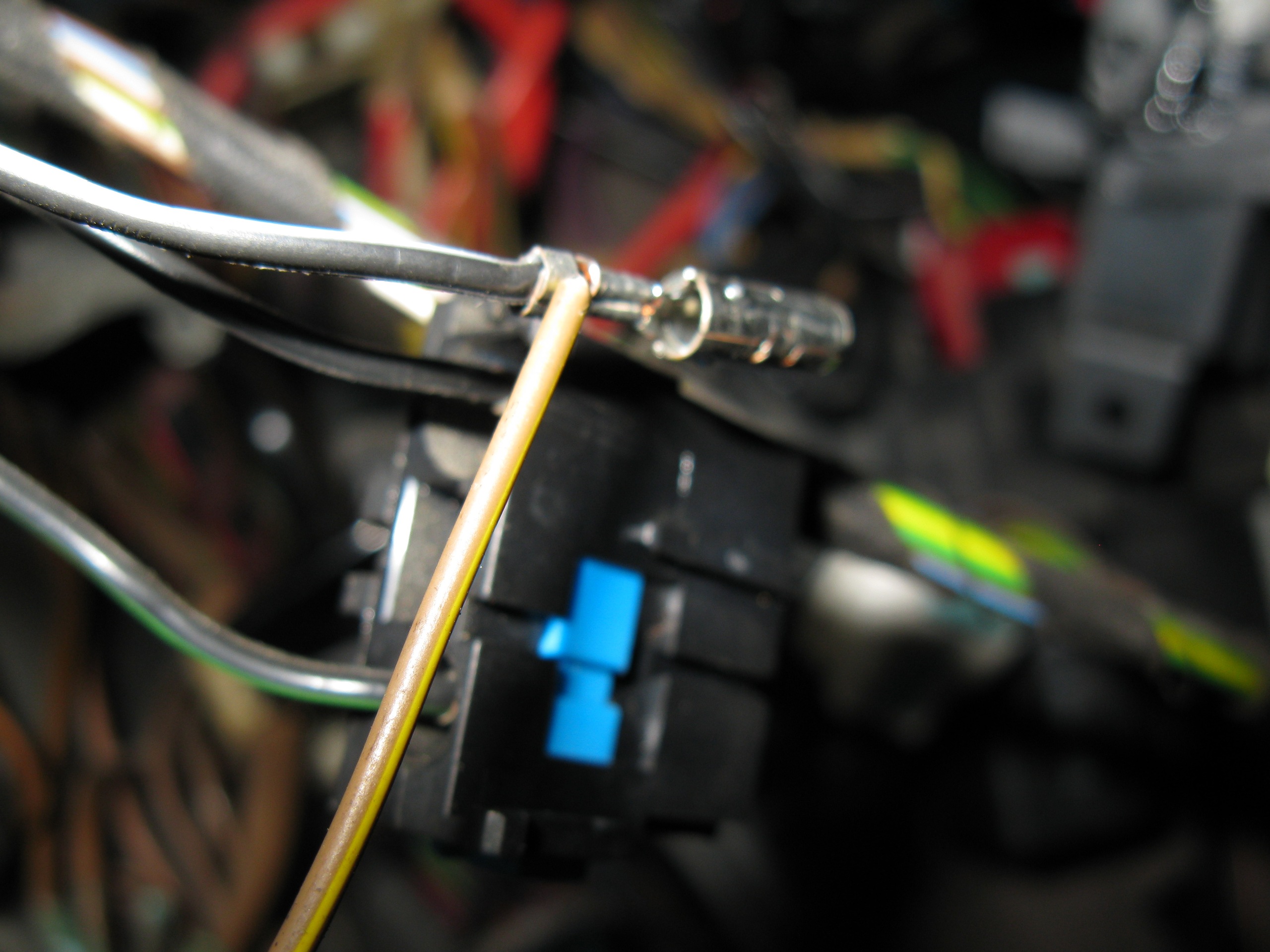

Итак начнем. Берем собранную нами косу БУ ЭСП и припаеваем провода 1 и 2 в клемы указаные мною выше

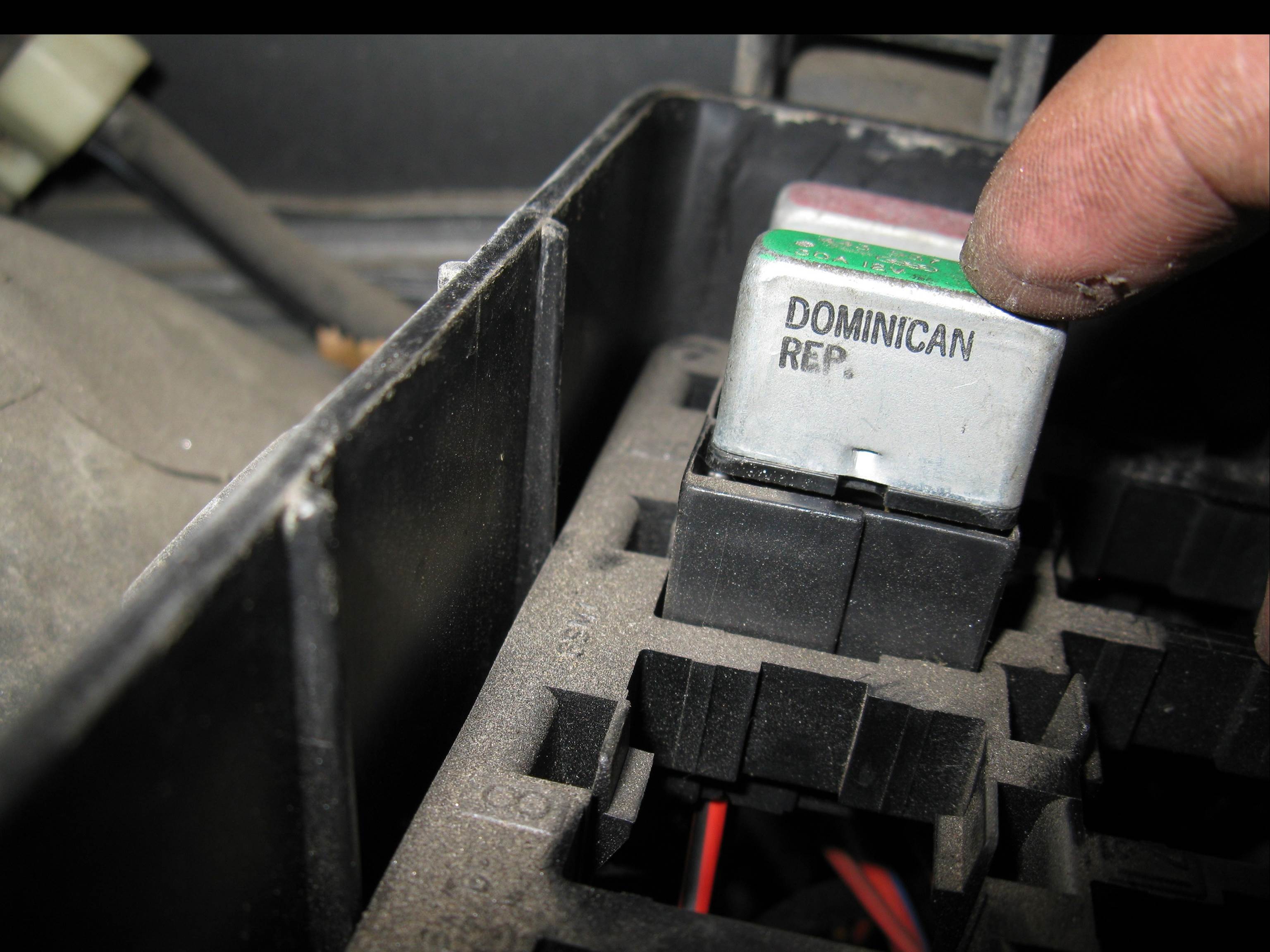

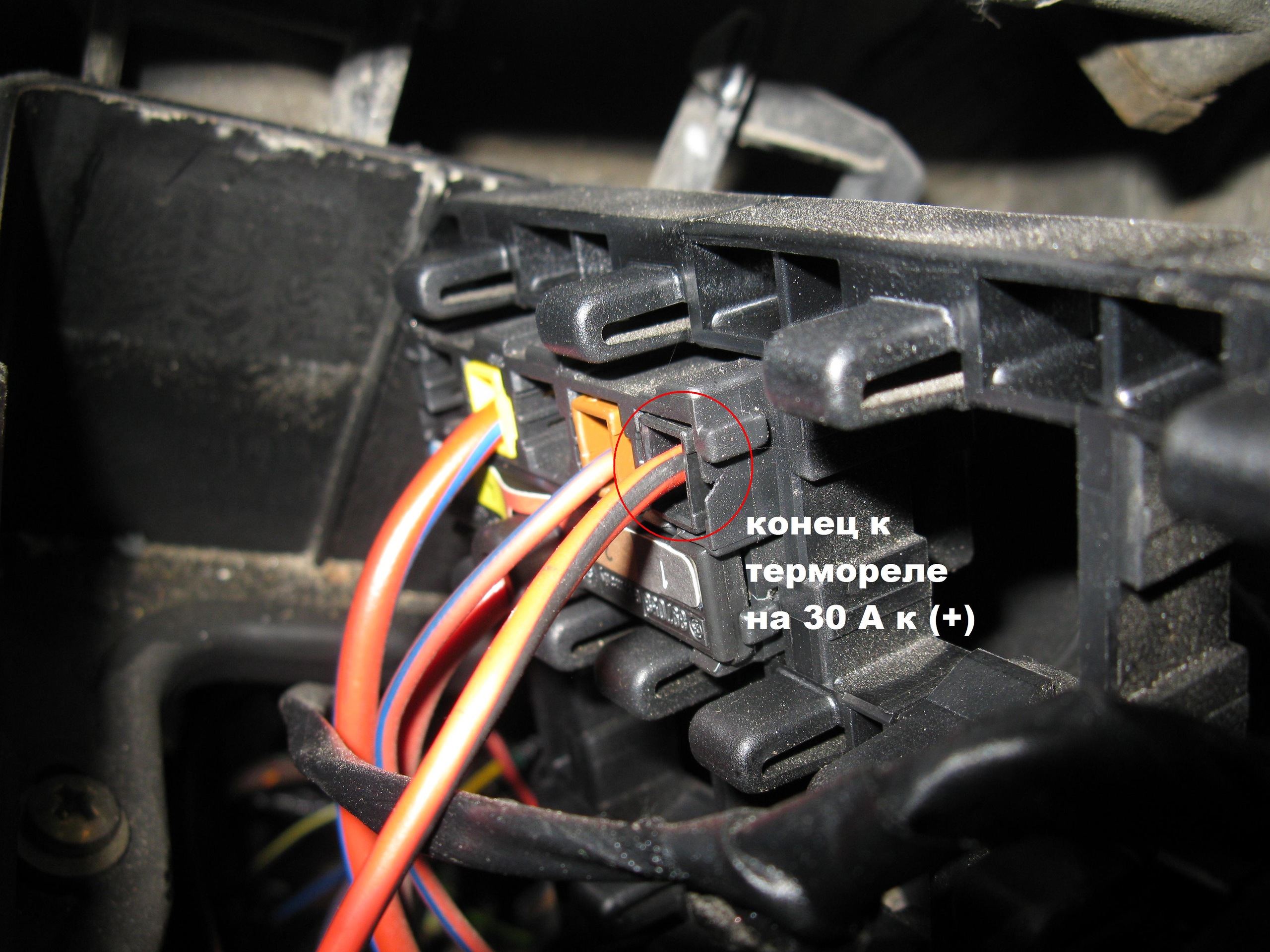

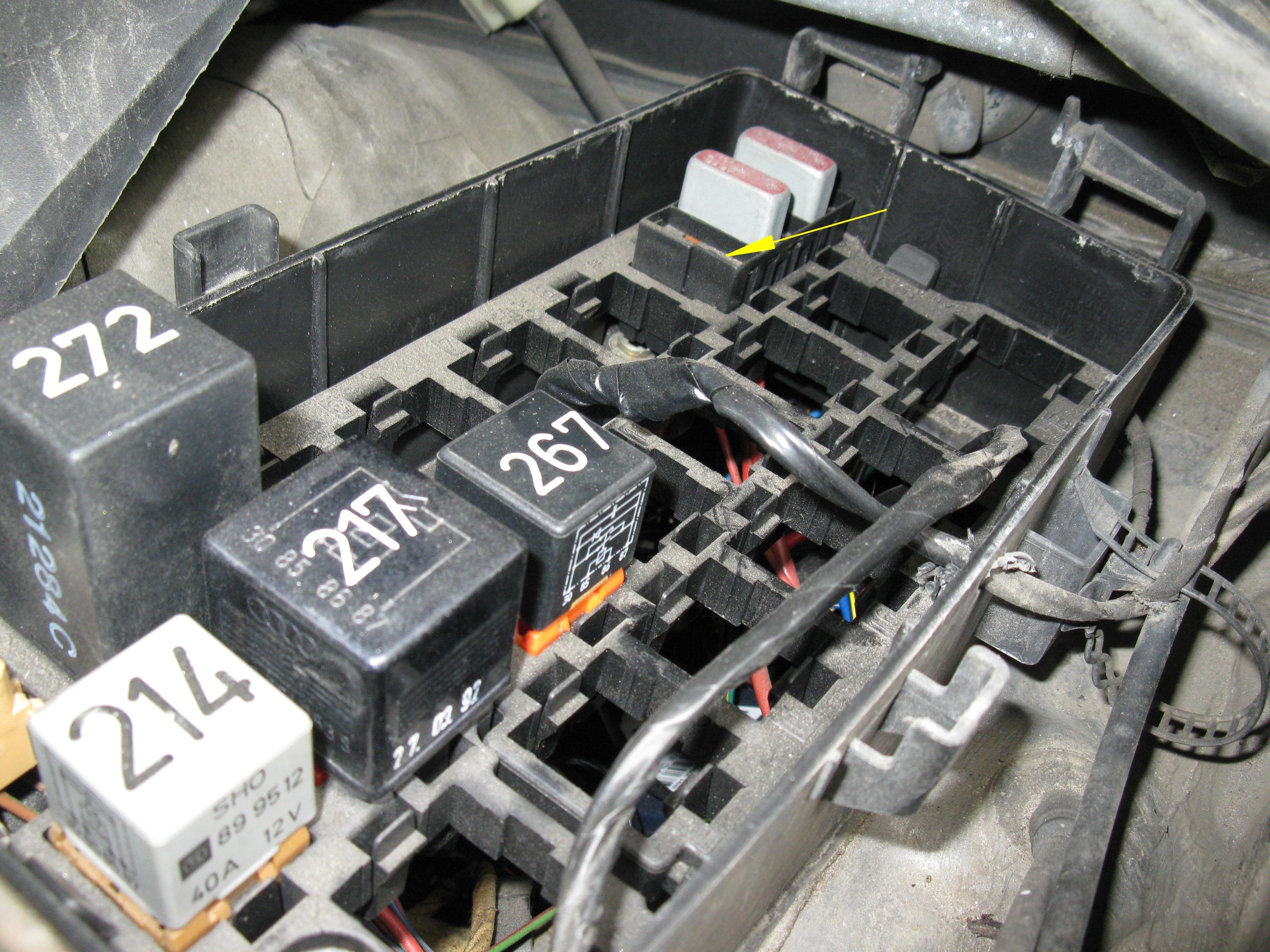

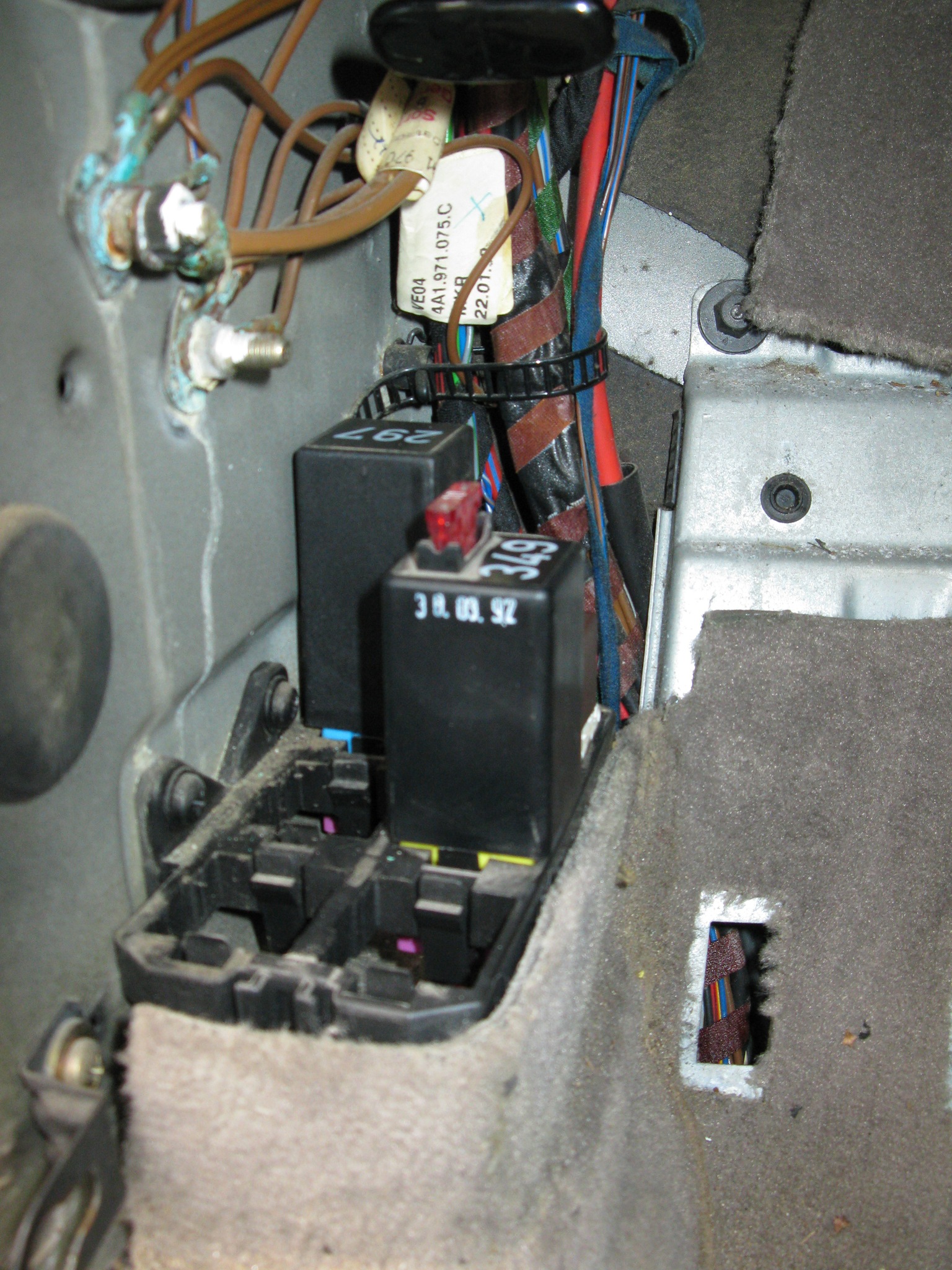

присоеденяем провод от БУ ЭСП в (+) шину и устанавлеваем термореле
