Б. Расчет заземляющего устройства
а) По величине определите вид грунта и значение коэффициента сезонности из табл. 14 и 15.
Таблица 14
Удельное сопротивление грунта
Характер грунта
| Удельное сопротивление,
| при влажности 10 - 20% к весу почвы для предварительных расчетов
| предел колебаний
| Песок
|
| 4 - 7
| Каменистый грунт
| -
| 1, 5 - 4
| Супесь
|
| 1, 5 - 4
| Лес
| 2, 5
| 1 - 3
| Чернозем
|
| 0, 09 - 5, 3
| Суглинок
|
| 0, 4 - 1, 5
| Глина
| 0, 4
| 0, 08 - 0, 7
| Садовая земля
| 0, 4
| 0, 2 - 0, 6
| Торф
| 0, 2
| 0.1 - 0, 3
| Речная вода
| 0, 5
| 0, 1 - 0, 8
| Морская вода
| 0, 01
| 0, 002 - 0, 01
|
Таблица 15
Величины климатических коэффициентов в зависимости от вида
грунта и глубины заложения заземлителей
Характер грунта
| Глубина
заложения h, м
| Климатический коэффициент
|
|
|
| Суглинок
| 0.5 - 0.8
| 3, 0
| 2, 0
| 1, 5
| Суглинок
| 0, 8 - 3, 8
| 2, 0
| 1, 5
| 1, 4
| Содовая земля до глубины 0, 6м, ниже - слой глины
| 0 - 3
| -
| 1, 32
| 1, 2
| Гравий с примесью глины,
ниже - глина
| 0 - 2
| 1, 8
| 1.2
| 1, 1
| Известняк
| 0 - 2
| 2, 5
| 1, 51
| 1, 2
| Гравий с примесью песка
| 0 - 2
| 1, 5
| 1, 3
| 1, 2
| Торф
| 0 - 2
| 1, 4
| 1, 1
| 1, 0
| Песок
| 0 - 2
| 2, 4
| 1, 56
| 1, 2
| Глина
| 0 - 2
| 2, 4
| 1, 36
| 1, 2
| Примечания: - если измерения сопротивления грунта выполнялись при большой влажности грунта; - если измерения производились при средней влажности; - если измерения осуществлялись при сухом грунте.
б) Определите значение расчетного удельного сопротивления грунта, Ом см из выражения .
в) Рассчитайте сопротивление растеканию тока одиночного трубчатого заземлителя , Ом, забитого на некоторую глубину от поверхности земли, по формуле
,
где - расчетное удельное сопротивление грунта, Ом см;
- длина трубы, см;
- диаметр трубы, см;
- расстояние от поверхности земли до середины заземлителя, , см.
г) Определите приближенное число заземлителей , где - допустимое сопротивление защитного заземления, Ом (для напряжения 380 В = 4 Ом). При получении нецелого числа округлите в большую сторону.
д) По приближенному числу заземлителей определите из графиков рис. 66 и 67 коэффициент использования заземлителей .
е) Определите число заземлителей с учетом , округлив его в большую сторону
.

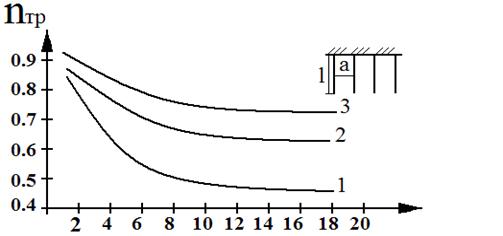

Рис. 66. График для определения коэффициента использования , заземлителей
из труб (уголков), размещенных по контуру, без учета влияния полосы связи

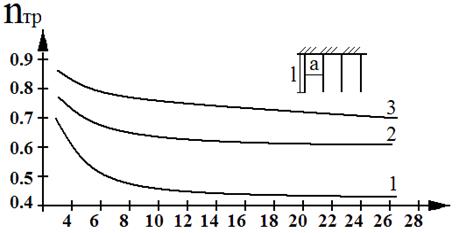

Рис. 67. График для определения коэффициента использования , заземлителей
из труб (уголков), размещенных в ряд без учета влияния полосы связи
ж) Определите длину полосы , соединяющей заземлители, по формулам:
- при расположении заземлителей по контуру;
- при расположении заземлителей в ряд;
где - расстояние между заземлителями, см;
- число заземлителей.
з) Определите сопротивление полосы , , уложенной на заданную глубину от поверхности земли:
, Ом,
где - длина полосы, ,
- ширина полосы, ,
- глубина заложения, см.
и) Определите общее сопротивление заземляющего устройства по формуле
, Ом,
где - коэффициент использования полосы (определите по графикам рис. 68 и 69).

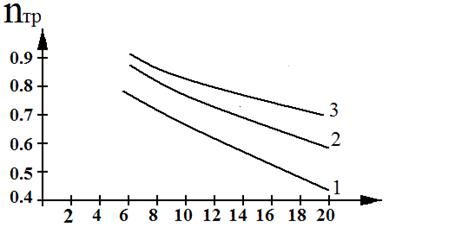

Рис. 68. График для определения коэффициента использования
соединительной полосы в контуре из труб (уголков)

Рис. 69. График для определения коэффициента использования
соединительной полосы в ряду труб (уголков) к магистрали заземления здания
Если необходимо, увеличив число заземлителей, пересчитать заново, добиваясь получения требуемого значения сопротивления.
к) Расчетные данные внесите в таблицу бланка отчета и начертите эскиз заземляющего устройства (рис. 70).
На третьем стенде проверяется эффективность защитного заземления и защитного зануления.

б)
к магистрали заземления здания

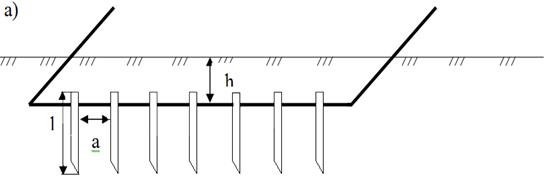

Рис. 70. Схемы заземляющих устройств (ЗУ): а) рядное ЗУ; б) контурное выносное ЗУ
|
