Иерархические блоки

Любой фрагмент схемы можно оформить в виде иерархического блока, символ которого представляет собой прямоугольник, и затем разместить его на схеме, что позволяет уменьшить ее размеры. Другое применение иерархических блоков — представление с их помощью повторяющихся фрагментов схем: различных фильтров, усилителей, выпрямителей, сумматоров и т.п. Иерархический блок размещается на схеме по команде PlacoHierarchical Block или нажатием на кнопку панели инструментов. На рис. 2.30, а представлено диалоговое окно этой команды, имеющее следующие панели:

• Reference — позиционное обозначение иерархического блока;
• Implementation Type -- тип иерархического блока, принимающий значения:
• Schematic View — схема объекта,
• VHDL — описание компонента на языке VHDL,
• EDIF — список соединений в формате EDIF,
• Project — проект ПЛИС,
• PSpice Model — файл математической модели в формате PSpice; причем в этом блоке необходимо вручную разместить иерархические выводы,
• PSpice Stimulus — файл внешнего воздействия в формате PSpice; причем в этом блоке необходимо вручную разместить иерархические выводы;
• Implementation name — имя иерархического блока;
• Path and filename — полное имя файла, в котором находится описание иерархического блока (не указывается, если файл размещается в каталоге текущего проекта, в этом случае в качестве имени его папки принимается имя иерархического блока);
• Primitive — тип блока: Yes — элементарный блок; No — блок, имеющий иерархическую структуру, Default — устанавливается по умолчанию (в соответствием с настройкой конфигурации на закладке Hierarchy команды Options> Design Template (рис. 2.21, д);
• User Properties — открытие диалогового окна для ввода дополнительных параметров блока.

а)

б)

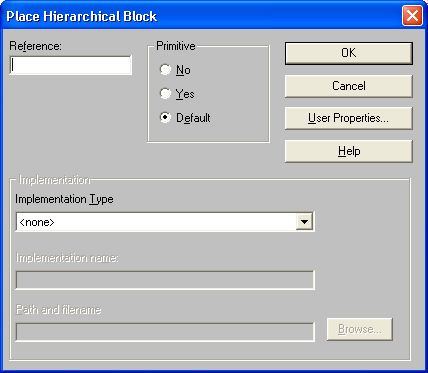

Рис. 2.30. Диалоговые окна создания иерархического блока (а) и нанесения его выводов (б)

После закрытия этого окна курсором на схеме наносятся прямоугольные контуры символа иерархического блока и по команде Place> Hierarchical Pin или нажатием на кнопку панели инструментов вводятся выводы этого блока. В диалоговом окне команды (рис. 2.30, б) указываются:

• на панели Name — имя вывода;
• в графе Туре — тип вывода:
• 3 State — вывод цифрового компонента, имеющий три состояния;
• Bidirectional — двунаправленный вывод цифрового компонента;
• Input — вход;
• Open Collector — вывод цифрового компонента типа открытый коллектор;
• Open Emitter — вывод цифрового компонента типа открытый эмиттер;
• Output — выход;
• Passive — вывод пассивного компонента;
• Power — вывод подключения к источнику питания;
• на панели Width выбирается тип цепи, подключаемой к выводу:
• Scalar — одиночная цепь;
• Bus — шина.

Чтобы не открывать это окно каждый раз при размещении нового вывода, можно разместить все выводы блока одного типа, а затем отредактировать таблицу всех выводов (рис. 2.31), выбрав строку Edit Properties во всплывающем меню.

Рис. 2.31. Таблица свойств выводов

После завершения команды Place> Hierarchical Block автоматически создается папка с указанным именем (см. строки Implementation name, Path and filename на рис. 2.30, а). В эту папку необходимо поместить описание иерархического блока в виде его схемы замещения (если выбран тип блока Schematic View) или текстового описания на языке VHDL. На рис. 2.32 приведен пример схемного описания иерархического блока. Цепям, которые подключаются к выводам иерархического блока, присваиваются имена, совпадающие с именами соответствующих выводов, или по команде Place> Hierarchical Port или нажатием на кнопку панели инструментов вводятся внешние порты схемы этого блока (имена портов также должны совпадать с именами соответствующих выводов, чтобы обеспечить их электрическое соединение).
