Обратная связь в усилителях.
|
|
Обратной связью в усилителях (ОС) называют передачу электрического сигнала с выхода усилителя на его вход (рис. 14).
Коэффициент передачи цепи обратной связи:
, (11)
который показывает, какая часть выходного сигнала передается на вход усилителя.

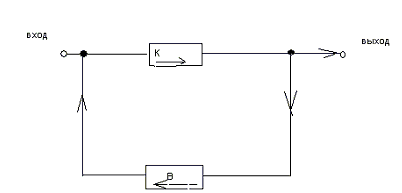

Рис. 14. Обратная связь в усилителях.
Коэффициент усиления по напряжению при отсутствии обратной связи:
(12)
Различают в усилителях положительную и отрицательную связь.
ОС называется положительной, если Uос совпадает по фазе с Uвх и суммируется с ним. Коэффициент усиления усилителя
(13)
При ПОС коэффициент усиления увеличивается, но увеличиваются все виды искажений. ОС называется отрицательной, если Uос и Uвх находятся в противофазе и взаимно вычитаются.
(14)
При ОС коэффициент усиления уменьшается и уменьшает все виды искажений, увеличивает Rbx и стабилизирует работу схемы.
В зависимости от присоединение ОС к входу усилителя различают: ОС последовательную по напряжению (рис. 15А), последовательную по току (рис.15В), параллельную по напряжению (рис. 15Б), параллельную по току (рис.15Г) и последовательную комбинированную (рис.15д).
Рис. 15. Обратная связь в усилителях.
При проведении косвенных измерений для определения результирующей абсолютной погрешности необходимо пользоваться дифференциалами функций. Дифференциалы некоторых функций (< А) указаны в табл.1.
Таблица 1
| Функция | Δ А |
| y=x1+ x2 | ±(Δ x1+ Δ x2) |
| y=x1- x2 | ± (Δ x1+ Δ x2) |
| y=k* x | ±k*Δ x |
| y=x1* x2 | ± (x2*Δ x1+ x1*Δ x2) |
| y=x1/ x2 | ± (x2*Δ x1+ x1*Δ x2)/ x22 |
При определении временных интервалов по оси абсцисс погрешность замеров на экране осциллографа составляет половину цены малого деления на координатной сетке.
4.Порядок выполнения работы 4.1. Моделирование

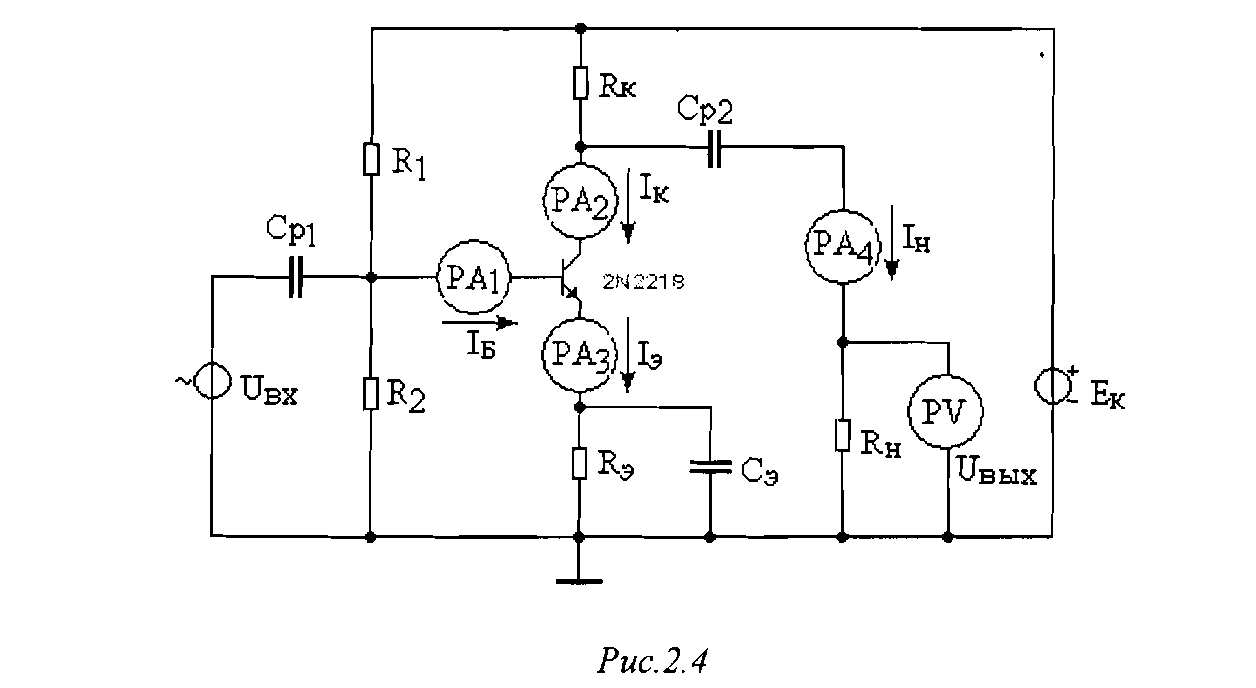

1. На экране дисплея с по помощью программы Multisim 10 cобрать схему ЭУ на БТ с ОЭ (рис.2.4).
| Табл.2 2.1 |
Перевести все приборы в режим переменного тока.
2.Установить тип транзистора и значения всех элементов схемы, а также значение и частоту входного сигнала в соответствии со своим вариантом (табл. 2). 3.Подключить к входу и выходу устройства электронный осциллограф.4.Включить программу Multisim 10, настроить осциллограф по значениям сигналов и их частоте и добиться нормальной работы устройства (появления усилительных свойств). 5.Провести измерение всех токов транзистора и напряжения на нагрузке на основной частоте (табл.2)и провести расчёт парам. согласно пунктам 6и7.
6.Найти коэффициент усиления, которые подразделяется на коэффициент усиления по напряжению
, коэффициент усиления по току:
и коэффициент усиления по мощности:
7.Определить в ходное и выходное сопротивления усилителя, которые соответственно равны: Rвх=Ubx/Ibx и Rвыx=Uвыx/lвыx.
8.Построить амплитудно-частотную характеристику(АХЧ).
Полученные данные занести в таблицу3.
Повторить аналогичные измерения при том же значении входного напряжения, изменяя подекадно его частоту.Все полученные данные занести в таблицу 4.
ПРИМЕР 1. Таблица3
| Iвх mA | Iб mA | Iк mA | Iэ mA | Iн mA | Uвых B | Rвх э | Rвых э | Ku | Ki | Kp | |||
| 0, 147 | 0, 142 | 3, 88 | 3, 985 | 1, 94 | 1, 649 | 119, 7183 | 0, 425 | 13, 197 | 1280, 136 | ||||
| ПРИМЕР2 | Таблица 4. | ||||||||||||
| частота сигнала кГц | Uвх mB | Iб mA | Ik mA | Iэ mA | Iн mA | Uвых B | Iвх | Ki | Ku | Kp | |||
| 0, 045 | 0, 118 | 3, 877 | 3, 965 | 1, 939 | 1, 642 | 0, 184 | 10, 538 | 96, 58824 | 1017, 851 | ||||
| 0, 45 | 0, 126 | 3, 896 | 3, 989 | 1, 948 | 1, 656 | 0, 131 | 14, 870 | 97, 41176 | 1448, 535 | ||||
| 4, 5 | 0, 142 | 3, 88 | 3, 9855 | 1, 94 | 1, 649 | 0, 1477 | 13, 1977 | 1280, 1366 | |||||
| 0, 199 | 3, 79 | 3, 939 | 1, 895 | 1, 611 | 0, 205 | 9, 244 | 94, 76471 | 875, 9957 | |||||
| 0, 203 | 3, 789 | 3, 937 | 1, 894 | 1, 61 | 0, 209 | 9, 062 | 94, 70588 | 858, 2437 | |||||
| 0, 36 | 3, 736 | 3, 885 | 1, 868 | 1, 588 | 0, 365 | 5, 118 | 93, 41176 | 478, 0635 | |||||
| 1, 293 | 1, 859 | 2, 169 | 0, 929 | 0, 79 | 1, 299 | 0, 715 | 46, 47059 | 33, 23416 | |||||
ПРИМЕР 3.

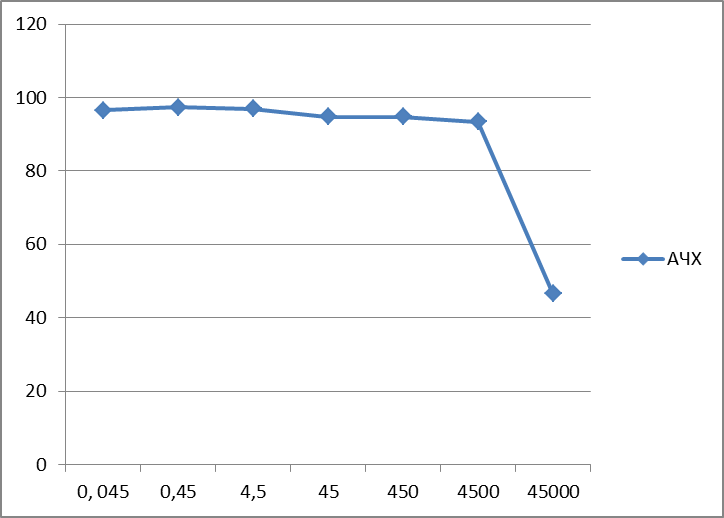

Рис.2 Амплитудно-частотная характеристика усилителя(координаты графика-смотри в теоретической части рис.2)
ПРИМЕР 4.

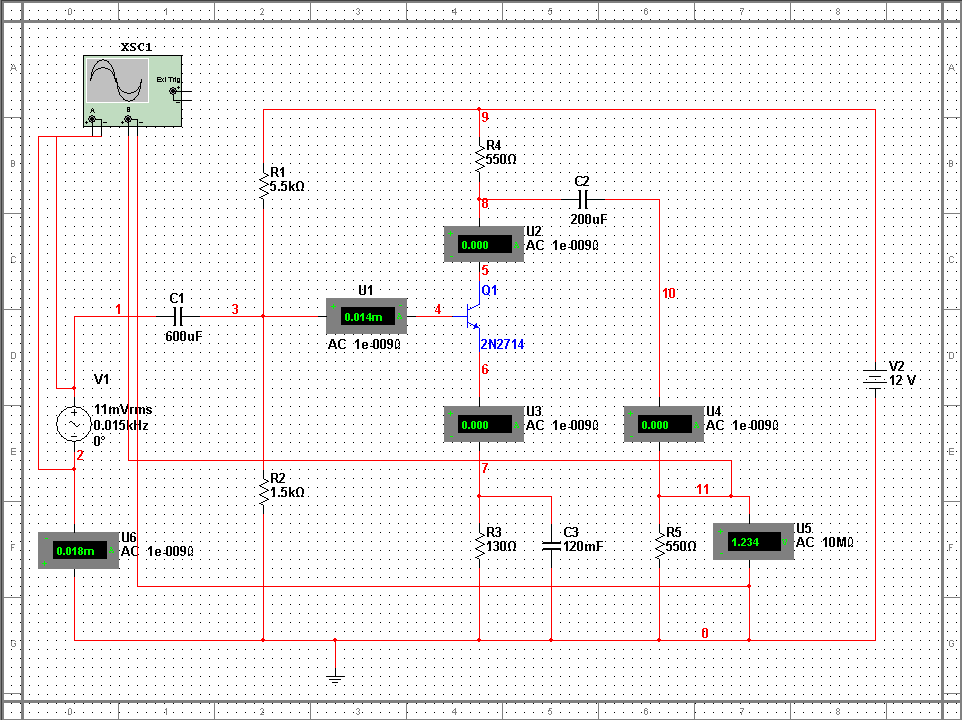

Рис.3.ЭЛЕКТРИЧЕСКАЯ СХЕМА УСИЛИТЕЛЯ В СРЕДЕ EWB
