Построить осевые линии

– Сделать текущим Главный вид детали.

– Нажать кнопку Обозначение центра ~на инструментальной панели Обозначения , указать мишенью на внешнюю основную окружность, с помощью привязки к середине (рисунок 27) установить точку.

– Щелкнуть мышью на значке обозначения центра – на нем появятся четыре узелка управления (рисунок 28). Установить курсор на нижний узелок, при этом курсор поменяет форму. Нажмите и не отпускайте левую кнопку мыши. Не отпуская кнопку мыши, перетащить узелок вниз до середины контура детали. Отпустить кнопку мыши.

Рисунок 27 Рисунок 28

– Нажать кнопку Осевая линия по двум точкам ~ ~на инструментальной панели Обозначения и, привязавшись к середине отрезка, поставить две точки горизонтальной оси отверстия (рисунок 29), .

Рисунок 29

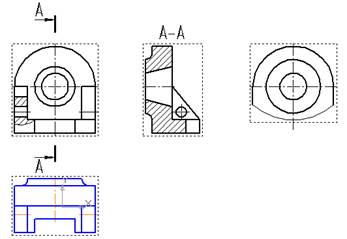

Не забывая включать текущий вид, проставить все осевые и центровые линии (рисунок 30).

Рисунок 30
