Проставить размеры

С помощью команд на инструментальной панели Размеры (рисунок 31) проставить на чертеже необходимые размеры.

Рисунок 31

Оформить технические требования

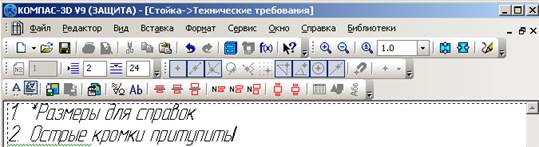

Выполнить команду Вставка – Технические требования – Ввод и ввести технические требования (рисунок 32).

Рисунок 32

Для выхода из режима ввода технических требований нажать кнопку Закрыть в правом верхнем углу окна.

Ответьте Да на запрос системы относительно сохранения изменений технических требований в чертеж: Вы вернетесь в режим работы с чертежом.

Заполнить основную надпись

Выполнить команду Вставка – Основная надпись и заполнить основную надпись чертежа.

После заполнения нажать кнопку Создать объект

Сохранить документ (рисунок 33) на диске.

Рисунок 33
