Переменные

Вы также можете использовать одну или две переменные, например, X, Y, A или T (в зависимости от ситуации).

Дополнительная информация
Можно пропускать знак умножения. Примеры: xy, (x+1)(5y+x), xx, xsin(x).

Пример работы с неравенсвами. Рассмотрим три неравенства: x ≥ 0, y ≥ 0, y ≥ x.

Графическая интерпретация неравенств и запись на Фортране соответствующих отношений показаны в таблице:

x ≥ 0	y ≥ 0	y ≥ x
x> =0	y> =0	y> =x

То, что границы для строгих неравенств не входят в область, следует обозначать пунктиром, вместо сплошных линий.

Соединив отношения логическими операциями .OR. и .AND., получим два логических выражения:

iLi = (x > = 0.0) .OR. ( y > = 0.0) > = OR. ( y > = x)истинно для точек в I или II или IV квадрантах или выше прямой y=x

i = (x > = 0.0) .AND. ( y> =0.0) .AND. ( y> =x)истинно для точек в I квадранте и выше прямой y = x

Графическая интерпретация условий, соответствующих этим выражениям, и координаты выбранных точек представлены в таблице:

Логическое сложение “или” (Выражение Lor)	Логическое умножение “и” (Выражение Land)
TRUEÞ (-1, 1); FALSE Þ (-0.5, -1)	TRUE Þ (0.5, 1); FALSE Þ (1, -1)

Для 1-го неравенства X> 0

В гафическом редакторе выполнить команду Создать график и в появившемся диалоговом окне выбрать из раскрывающегося списка тип графика указать формулу и вид неравенства, стильь штриховки, цвет заполнить описание и OK..

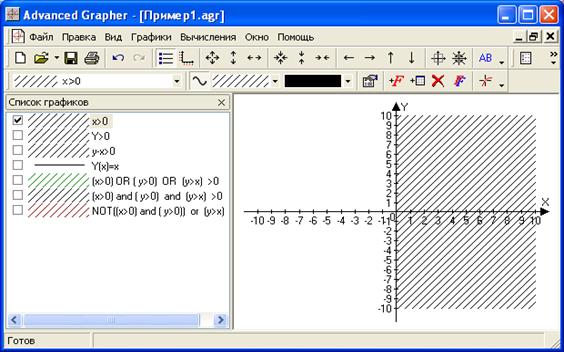

B результате получим:

Аналогично создаем графики для 2-х других неравенств:

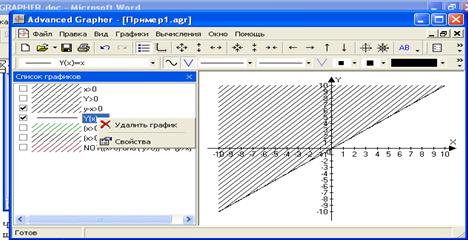

Чтобы изменить свойства графика, нужно установить галочку для его отображения, и щелкнуть правой кнопкой мыши на нем, затем выбрать из контекстного меню команду Свойства либо нажать на соотв кнопке панели инструментов.

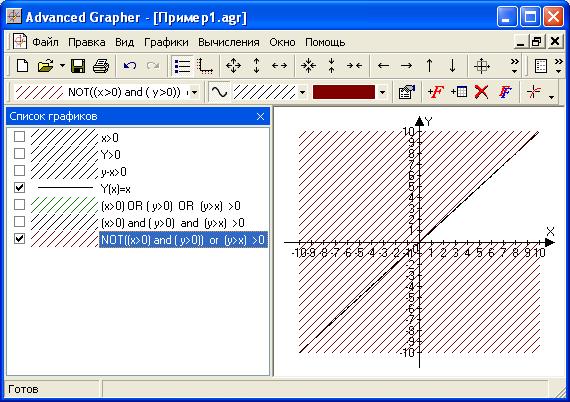

Используя логические опреации OR, AND, NOT…, получим

:

Новый график можно построить путем копирования похожего существующего графика

(Кнопка Дублировать график)
