Описание экспериментальной установки. Схема установки для измерения электропроводности приведена на рис ⇐ ПредыдущаяСтр 4 из 4

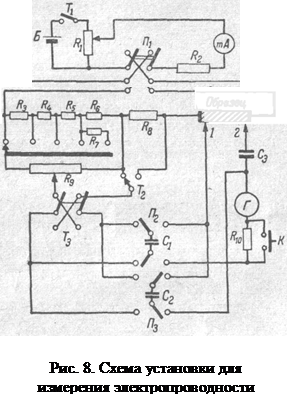

Схема установки для измерения электропроводности приведена на рис. 8. Образец в специальном держателе помещается внутри кварцевой трубки. Снаружи на трубку намотана обмотка нагревателя, питаемого от автотрансформатора. Температура образца измеряется дифференциальной термопарой, холодный спай которой находится при температуре тающего льда. С помощью батареи Б создается ток в цепи из образцового сопротивления и прямоугольного образца германия. Образцовое сопротивление состоит из четырехкаскадного магазина сопротивлений R8 и зашунтированного реохорда R9. Декады магазина позволяют измерять сопротивления образцов 1 -10000 Ом. При работе переключателя П1 направление тока меняется с частотой 50 Гц. Потенциометр R1 служит для регулирования тока. Для предотвращения искрения контактов в цепи последовательно с переключателем П1 включено сопротивление R2. Все три переключателя П1, П2 и П3 работают синхронно с частотой 50 Гц и с определенным фазовым соотношением, как показано на рис. 9. С помощью зашунтированного потенциометра R9 можно также измерять сопротивление образцов 10-3-1 Ом. При проведении таких измерений тумблером Т2 отключается магазин сопротивлений. Этим устраняется влияние остаточного сопротивления магазина (около 0, 03 Ом). Кнопка К, расположенная между клеммами гальванометра, замыкается при точной балансировке схемы.
ЗАДАНИЕ
|
