Принципиальная технологическая схема кристаллизационного отделения уст депарафинизации.
|
|
Аппараты кристаллизационного отделения
Скребковые кристаллизаторы. На установках депарафинизации с применением избирательных растворителей процесс кристаллизации твердых углеводородов обычно осуществляется в горизонтальных многосекционных скребковых кристаллизаторах, представляющих собой теплообменники типа «труба в трубе»+наличие скребков.
Кристаллизаторы смешения. Кристаллизация твердых углеводородов осуществляется при непосредственном смешении сырья с предварительно охлажденными порциями растворителя. Кристаллизатор смешения представляет собой колонну (рис. 55), разделенную перегородками 4 на секции, в каждую из которых подается охлажденный растворитель. Сырье / и первая порция растворителя вводятся в нижнюю часть кристаллизатора. Обе жидкости контактируют при помощи перемешивающих устройств 3; приводом вала служит электромотор. К корпусу 1 прикреплены отражатели 2, способствующие лучшему перемешиванию сырья с растворителем. Сверху кристаллизатора выводится суспензия твердых углеводородов ///. При таком способе кристаллизации образуются крупные разобщенные кристаллы твердых углеводородов, что увеличивает скорость разделения суспензии на фильтрах и уменьшает содержание масла в твердой фазе. Кроме того, скорость охлаждения раствора сырья в кристаллизаторах смешения может быть увеличена в 2—2, 5 раза во сравнению со скоростью в скребковых кристаллизаторах.

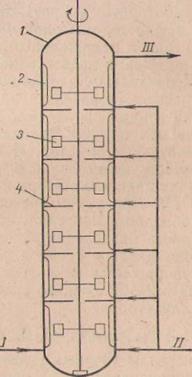

Рис. 54. Схема секции скребкового кри- Рис. 56. Схема кристаллизатора
сталлизатора: смешения:
1-наружная труба; 2 -внутренняя труба; 3- 1- корпус; 2 - отражатель; 3-пере-
хладоагент; 4 - скребок; 5 - суспензия сырья; 6 мешивающее устройство; 4- слой твердой фазы. перегородка
Линии: I-сырье; II-холодный
растворитель; III — суспензия
63. Принципиальная технологическая схема фильтровального отделения установки депарафинизации.
Фильтры. Для отделения кристаллов парафина и церезина от раствора масла применяют барабанные вращающиеся фильтры двух типов: вакуумные и работающие под давлением.
 |
