Построение аксонометрической схемы внутреннего водоотведения 3 страница
|
|
Таблица П3
Параметры для подбора водосчётчиков
| Диаметр условного прохода (калибр), мм | Наименование параметров | |||||
| Расход воды, м3/ч | Порог чувствительности м3/ч, не более | Макс. объём воды за сутки, м3 | Гидравлическое сопротивление S, м / (м'/ч)2 | |||
| Минимальный | Эксплуатационный | Максимальный | ||||
| 0, 03 | 1, 2 | 0, 015 | 1, 11 | |||
| 0, 05 | 2, 0 | 0, 025 | 0, 40 | |||
| 0, 07 | 2, 8 | 0, 035 | 0, 204 | |||
| 32” | 0, 10 | 4, 0 | 0, 06 | 0, 10 | ||
| 0, 16 | 6, 4 | 0, 08 | 0, 039 | |||
| 0, 30 | 0, 15 | 0, 011 | ||||
| 2, 0 | 0, 70 | 0, 002 | ||||
| 3, 0 | 1, 20 | 5, 9∙ 10-4 | ||||
| 4, 0 | 1, 60 | 1, 0∙ 10-4 |
|
| Рис. 1. Внешний вид крыльчатых счетчиков СКВ (диаметр условного прохода 20, 25, 32 и 40 мм). | Рис. 2. Внешний вид крыльчатых многоструйных счетчиков МСХ (диаметр условного прохода 25, 32, 40 и 50 мм). | Рис. 3. Внешний вид турбинных счетчиков ВМХ (диаметр условного прохода 50, 65, 80, 100, 150 и 200 мм). |
Продолжение прил. 3
Таблица П4
Технические характеристики магнитно-механических фильтров фланцевых ФМФ
| Обозначение | Диаметр условного прохода (калибр), мм | Наименование параметров | |||||
| Габаритные размеры | Масса, кг | Размер фильтрующей ячейки в свету | Гидравлическое сопротивление S, м / (м3/ч)2 | ||||
| L | Н | D, ВхВ | |||||
| ФМФ-50 | 125x125 | 10, 0 | 1, 4x1, 4 | 16, 6∙ 10-4 | |||
| ФМФ-65 | 140x140 | 16, 5 | 6, 4∙ 10-4 | ||||
| ФМФ-80 | 20, 5 | 3, 15∙ 10-4 | |||||
| ФМФ-100 | 26, 0 | 1, 33∙ 10-4 | |||||
| ФМФ-150 | 75, 0 | 2, 0x2, 0 | 0, 161∙ 10-4 | ||||
| ФМФ-200 | 145, 0 | 0, 077∙ 10-4 |
Примечание: Фильтры магнитные фланцевые предназначены для улавливания стойких механических примесей (в том числе ферромагнетиков) в холодной и горячей воде и других неагрессивных жидкостях с температурой до 150 С при давлении до 1, 6 МПа (16 кгс/см2).
Рис. 4. Внешний вид и габаритные размеры магнитно-механического фильтра ФМФ.
Рис. 5. Внешний вид сетчатого фильтра (диаметрусловного прохода 15, 20, 25, 32, 40 и 50 мм).
Продолжение прил. 3
Таблица П5
Данные для подбора насосов в системе внутреннего водоснабжения зданий
| Марка насоса | Подача, м3 /ч | Напор, м | Мощность, кВт |
| К8/18 | 1, 5 | ||
| К8/18м | 12, 5 | 2, 0 | |
| 1, 5 К-8/19 (1, 5 К-6) | 20, 3 17, 4 | 1, 5 | |
| 1, 5К-8/19а (1, 5К-6а) | 9, 5 13.5 | 11, 2 | 1, 5 |
| 1, 5 К-8/196 | 4, 5 | 12, 8 11, 4 8, 8 | 1, 1 |
| 2 К-20/18 (2 К - 9) | 18, 5 17, 5 | 2, 2 | |
| 2 К-20/18 а | 16, 8 13, 2 | 1, 5 | |
| 2 К-20/30 (2К-6) | 34, 5 20, 8 | ||
| К65-50-160 | 5, 5 | ||
| К8 0-65-160 | 7, 5 | ||
| 3 К-45/30 (3 К-9) | 34, 8 | 7, 5 | |
| ЗК-6 | 30, 6 | ||
| ЗК-6И | 28, 8 43, 2 59, 2 | 41, 5 | |
| К80-50-200 | |||
| К80-50-200а | |||
| К90/20 | 7, 5 | ||
| ЗК-6-4К-12 | 34-124 | 44-98 | 22-55 |
Продолжение прил. 3
Продолжение табл. П5
| Марка насоса | Подача, м3 /ч | Напор, м | Мощность, кВт |
| АЦМС 2-20 | .15 | 0, 37 | |
| 2-30 | 0, 37 | ||
| 2-40 | 0, 55 | ||
| 2-50 | 0, 55 | ||
| 2-60 | 0, 75 | ||
| АЦМС 3-20 | 2, 8 | 0, 37 | |
| 3-30 | 0, 37 | ||
| 3-40 | 0, 37 | ||
| 3-50 | 0, 37 | ||
| 3-60 | 0, 55 | ||
| 3-70 | 0, 55 | ||
| АЦМС 4-20 | 0, 37 | ||
| 4-30 4-40 | 0, 55 0, 75 | ||
| 4-50 | 1, 1 | ||
| АЦМС 5-20 | 0, 37 | ||
| 5-30 | 0, 55 | ||
| 5-40 ; | 0, 55 | ||
| 5-50 | 0, 75 | ||
| 5-60 | 1, 1 | ||
| 5-70 | 1, 1 | ||
| АЦМС 8-20 | 0, 75 | ||
| 8-30 | 1 = 1 | ||
| 8-40 | 1, 5 | ||
| 8-50 | 2, 2 | ||
| 8-60 | 2, 2 | ||
| АЦМС 10-20 | 0, 75 | ||
| 10-30 | 1, 1 | ||
| 10-40 | 1, 5 | ||
| 10-50 | 40' | 2, 2 | |
| 10-60 | 2, 2 | ||
| 10-70 | 3, 0 | ||
| АЦМС 15-20 | 1, 1 | ||
| 15-30 | 2, 2 | ||
| 15-40 | 3, 0 | ||
| 15-50 | 4, 0 | ||
| 15-60 | 4, 0 |
Продолжение прил. 3
Окончание табл. П5
| АЦМС 16-30/2 16-30 16-40 16-50 | 2, 2 3, 0 4, 0 5, 5 | ||
| АЦМС 20-10 | 1, 1 | ||
| 20-20 | 2, 2 | ||
| 20-30 | 4, 0 | ||
| 20-40 | 5, 5 | ||
| 20-50 | 5, 5 | ||
| АЦМС 32-1 | 2, 2 | ||
| 32-2-2 | 3, 0 | ||
| 32-2 | 4, 0 | ||
| 32-3-2 | 5, 5 | ||
| 32-3 | 5, 5 | ||
| 32-4-2 | 7, 5 | ||
| АЦМС 45-1-1 | 3, 0 | ||
| 45-1 | 4, 0 | ||
| 45-2-2 | 5, 5 | ||
| 45-2 | 7, 5 | ||
| 45-3-2 | 11, 0 | ||
| 45-3 | 11, 0 | ||
| АЦМС 64-1 | 5, 5 | ||
| 64-2-2 | 7, 5 | ||
| 64-2-1 | 11, 0 | ||
| 64-2 | 11, 0 | ||
| 64-3-2 | 15, 0 | ||
| 64-3-1 | 15, 0 | ||
| АЦМК5 0-32-125/132 | 1, 1 | ||
| -135/142 | 12, 5 | 1, 5 | |
| -160/152 | 2, 2 | ||
| -160/165 | 17, 5 | 3, 0 | |
| -200/185 | 17, 5 | 4, 0 | |
| -200/205 | 5, 5 | ||
| АЦМК65-40-125/104 | 1, 5 | ||
| -125/117 | 2, 2 | ||
| -125/128 | 3, 0 | ||
| -160/154 | 4, 0 | ||
| -160/165 | 5, 5 | ||
| -200/189 | 5, 5 | ||
| -200/202 | 7, 5 | ||
| АЦМК65-50-125/124 | 3, 0 | ||
| -125/133 | 4, 0 | ||
| -160/146 | 5, 5 | ||
| -160/161 | 7, 5 | ||
| г200/180 | 11, 0 | ||
| -200/202 | 15, 0 |
Приложение 4

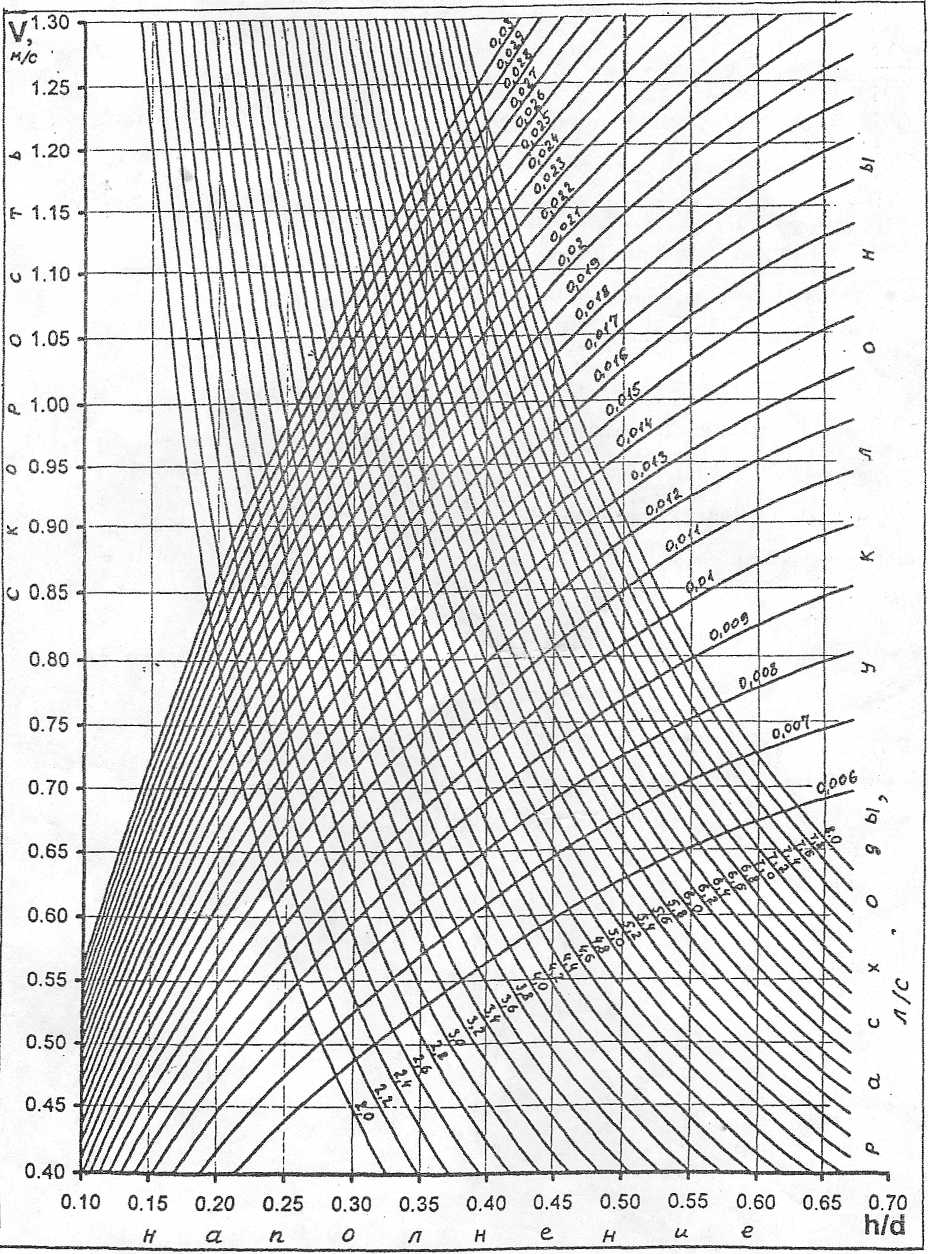

НОМОГРАММА ДЛЯ РАСЧЕТА ВОДООТВОДЯЩИХ СЕТЕЙ
(ПО ФОРМУЛЕ Н.Н. ПАВЛОВСКОГО) ИЗ КЕРАМИЧЕСКИХ ТРУБ ДИАМЕТРОМ 150 мм
ОГЛАВЛЕНИЕ
Введение…...................................................................................... …………….1
1. Проектирование системы холодного водоснабжения здания. …………….2
1.1. Решение схемы водоснабжения объекта........................ …………….2
1.2. Построение аксонометрической схемы внутреннего водопровода... 3
1.3. Гидравлический расчет водопроводных сетей.............. ………….. 6
2. Проектирование внутренней и дворовой систем водоотведения………….. 6
2.1. Решение схемы водоотведения объекта......................... …….. 6
2.2. Построение аксонометрической схемы внутреннего водоотведения..7
2.3. Гидравлический расчет и построение продольного профиля дворовой
водоотводящей сети............................................................. …………….. 8
3. Пример выполнения курсовой работы.................................... ….... 8
Библиографический список........................... …………………… 14
Приложения.................................................... ………………… 15
Приложение 1. Бланк задания на вьполнение курсовой работы. …………..16
Приложение 2. Графический материал для выполнения курсовой работы….. 17
Приложение 3. Вспомогательные таблицы для выполнения курсовой работы 23
Приложение 4. Номограмма для расчета водоотводящих сетей (по формуле
Н.Н. Павловского) из керамических труб диаметром 150 мм…... 31
Министерство образования Российской Федерации
Государственное образовательное учреждение высшего профессионального образования
«Владимирский государственный университет имени Александра Григорьевича и Николая
Григорьевича Столетовых»
Институт инновационных технологий
Архитектурно-строительный факультет
Кафедра «Теплогазоснабжения и вентиляции»
Б.Н. Борисов
«Водоснабжение и водоотведение жилого здания»
Методические указания к курсовому проекту по дисциплине «Водоснабжение и водоотведение» для студентов ВлГУ, обучающихся по направлению 270800.62 «Строительство», профиль «Водоснабжение и водоотведение»
Владимир
Содержание
1.Цели и задачи курсового проекта………………………………………………………….
2.Состав курсового проекта………………………………………………………………….
3.Порядок выполнения курсового проекта………………………………………………….
4.Перечень тем курсового проекта………………………………………………………….
5.Список литературы…………………………………………………………………………
ЦЕЛИ И ЗАДАЧИ ВЫПОЛНЕНИЯ КУРСОВОГО ПРОЕКТА
Выполнение курсового проекта позволит студенту на практическом примере освоить основные подходы к расчетам и проектированию систем водоснабжения и водоотведения, ознакомиться с требованиями Санитарных норм и правил (СНиП), нормативными методиками расчетов и обширной справочной литературой.
Целью курсового проекта является привитие навыков расчёта, проектирования, строительства и реконструкции (модернизации) систем водоснабжения и водоотведения на примере жилого здания.
СОСТАВ КУРСОВОГО ПРОЕКТА
1.1. Перечень чертежей и расчетов, обязательных при выполнении курсового проекта.
Курсовой проект выполняется по индивидуальному заданию, стандартный бланк которого помещён в прил. 1.
Работа состоит из графической части (1 листа формата А1) и расчётно-пояснительной записки (20 – 25 с. машинописного текста).
1.2. Графическая часть содержит шесть чертежей:
- генплан участка (М 1: 500);
- план 1-го этажа (М 1: 100);
- план подвала (М 1: 100);
- аксонометрическая схема холодного водопровода (М 1: 200);
- аксонометрическая схема внутреннего водоотведения (М 1: 200);
- аксонометрическая схема внутреннего водоотведения (М 1: 200);
1.3. Расчетно-пояснительная записка включает разделы:
- проектирование системы холодного водоснабжения;
- проектирование системы внутридомовой системы водоотведения;
- проектирование системы дворового водоотведения.
В записке приводятся данные по гидравлическому расчету водопроводных и водоотводящих сетей, а также поясняющий и обосновывающий принятие технических решений текстовый материал и рисунки. Записка должна иметь правильно оформленный титульный лист и содержать список использованной студентом нормативно-технической литературы (СНиП, учебники, статьи и т.д.).
В методических указаниях приведён пример выполнения курсового проекта.
1.4.Описание объекта водоснабжения
Объектом водоснабжения является типовой 4 – 9-этажный жилой дом. Все квартиры в зданиях оборудованы набором из стандартных санитарно-технических приборов и водоразборной арматуры (унитаз, смывной бачок, смеситель душа, смеситель умывальника в ванной и смеситель мойки на кухне).
Горячее и холодное водоснабжение и теплоснабжение здания осуществляется через центральный тепловой пункт (ЦТП), в который поступает теплоноситель из сети централизованного теплоснабжения и холодная вода из городского водопровода. В здании ЦТП размещают водопроводный и тепловой ввод, водомерные узлы, теплосчётчики, водоподогреватели, повысительные насосные установки и циркуляционные насосы горячего водоснабжения и отопления. Часть холодной воды, поступающей в ЦТП, подогревается и используется для горячего водоснабжения. Холодная вода может поступать в жилой дом из городской сети (уличного водопровода). В этом варианте в подвальном помещении должны размещаться водомерный узел и если есть необходимость устанавливаться насосная станция.
Внутри квартала проектируются сети холодного и горячего водоснабжения, водоотведения и теплоснабжения.
Настоящий курсовой проект предусматривает расчет системы холодного водопровода на случай максимального водопотребления и расчет системы водоотведения.
1.5. ПРОЕКТИРОВАНИЕ СИСТЕМЫ ХОЛОДНОГО ВОДОСНАБЖЕНИЯ ЗДАНИЯ
Данный раздел должен включать следующие подразделы:
· решение схемы водоснабжения объекта;
· построение аксонометрической схемы внутреннего водопровода;
· гидравлический расчёт водопроводных сетей.
1.6. Решение схемы водоснабжения объекта
Для обеспечения надежного снабжения водой всех потребителей при проектировании необходимо изучить исходные данные и правильно выбрать систему водоснабжения.
Согласно требованиям СНиП, при проектировании жилых зданий высотой 12 и более этажей предусматривают объединенный хозяйственно-питьевой и противопожарный водопровод, в жилых зданиях высотой более 1б-ти этажей - раздельный противопожарный и хозяйственно-питьевой водопровод. При выборе системы водоснабжения принимается решение о целесообразности ее зонирования, выбирается режим работы насосной установки.
Решение схемы водоснабжения объекта, представленного на генплане и планах 1 -го этажа и подвала (см. прил. 2), производится путём трассировки водопроводных сетей внутри здания и за его пределами до ЦТП и городских водопроводных сетей.
Для обеспечения бесперебойного водоснабжения водоводы от колодца городского водопровода (уличной сети) до ЦТП прокладываются в две линии.
В соответствии со СНиП 2. 04.01-85*(п. 10.1.*): «Для внутренних трубопроводов холодной и горячей воды следует применять пластмассовые трубы и фасонные изделия из полиэтилена, поливинилхлорида, полибутилена, металлополимерные, из стеклопластика и других пластмассовых материалов – для всех сетей водоснабжения, кроме раздельной сети противопожарного водоснабжения. Для всех сетей внутреннего водопровода допускается применять медные, бронзовые и латунные трубы, фасонные изделия, а также стальные с внутренним и нужным защитным покрытием от коррозии».
«Трубопроводные системы холодной и горячей воды должны выполняться из труб и соединительных деталей, срок службы которых при температуре воды 20 º C и нормативном давлении составляет не менее 50 лет, а при температуре 75 º C и нормативном давлении составляет не менее 25 лет, при этом гидравлическое сопротивления должны оставаться неизменными в течение всего срока эксплуатации»(СП 30.13330.2012 «Внутренний водопровод и канализация зданий» п.7.1.2).
Следует учитывать, что если стальные трубы определяют диаметром условного прохода DУ, то пластмассовые трубы характеризуют наружным диаметром DНАР и толщиной стенки s; трубу обозначают к примеру так 20× 2, 3 (наружный диаметр 20 мм, толщина стенки 2, 3 мм).
Такое решение представляется обоснованным, так как нормализация наружного диаметра труб упрощает организацию производства соединительных деталей и предусматривает исходные параметры для проектирования и создания сварочного и монтажного инструмента, предназначенного для строительства трубопроводов.
Через толщину стенки определяют внутренний диаметр DВН трубы:
DВН = DНАР - 2 ·s
Трубопроводы ввода (участки сети, по которым вода поступает из городской сети в ЦТП и от ЦТП в здания) следует прокладывать по кратчайшему расстоянию, желательно параллельно стенам зданий, повороты трассы осуществляются под прямым углом. Длина ввода должна быть по возможности наименьшей. Ввод рекомендуется проектировать под прямым углом к зданию, желательно в среднюю его часть. В случае, когда труба городского (уличного) водопровода проходит параллельно торцевой стенке здания, возможно устройство ввода через торцевую стену.
Пересечение ввода со стенами подвальной части зданий следует выполнять с зазором 0, 2 м между трубопроводом и строительными конструкциями с заделкой отверстия эластичными водонепроницаемыми материалами. На трубопроводе делается уклон 0, 002...0, 005 в сторону наружной водопроводной сети. Расстояние по горизонтали в свету между вводами водопровода и выпусками канализации должно быть не менее 1, 5 м при диаметре ввода до 200 мм. Расстояние по вертикали в свету должно быть не менее 0, 4 м при расположении водопроводной трубе выше канализационной, в противном случае водопроводные трубы помещают в металлическую гильзу с вылетом 0, 5 м по обе стороны от точки пересечения.
Трубопровод ввода водопровода соединяется с водопроводной магистралью, которая, как правило, прокладывается по оси здания и крепится к потолку подвала или стенкам с помощью полок, подвесок, кронштейнов и других приспособлений. Магистраль подводит воду ко всем стоякам и прокладывается с уклоном не менее 0, 002 в сторону ввода для опорожнения в случае капитального ремонта. Магистраль, подводки к стоякам и стояки должны были доступны для осмотра и ремонта.
Водомерные узлы располагают в легкодоступном месте, сразу после ввода трубы внутрь здания на расстоянии не более 1 м от наружной стены.
Для подачи воды к нескольким санитарно-техническим приборам, расположенным рядом (в ванной, туалете и на кухне), устраивают один стояк. Водоразборную арматуру присоединяют к стояку с помощью внутриквартирной разводки диаметром 15 (1/2 дюйма) и 20 мм (3/4 дюйма). Если часть приборов в квартире расположена на большом расстоянии друг от друга (например, кухня находится далеко от ванной), то проектируют несколько стояков - по отдельному стояку на каждую группу санитарно-технических приборов. Стандартные диаметры водопроводных стояков - 25 и 32 мм. Близкорасположенные стояки можно подключать к магистрали с помощью одного ответвления.
Прокладку стояков и разводки внутреннего водопровода следует предусматривать в шахтах, открыто - по стенам душевых, кухонь и других помещений.
Прокладка пластмассовых труб должна предусматриваться преимущественно скрытой: в плинтусах, штробах, шахтах и каналах. Допускается открытая прокладка подводок к санитарно-техническим приборам, а также в местах, где исключается механическое повреждение пластмассовых трубопроводов.
Скрытая прокладка стальных трубопроводов, соединяемых на резьбе, за исключением угольников для присоединения настенной водоразборной арматуры, не имеющей доступа к стыковым соединениям, не допускается.
Запорная арматура на внутренних водопроводных сетях устанавливается:
- на каждом вводе;
- на кольцевой разводящей сети для обеспечения возможности выключения на ремонт ее отдельных участков (не более чем полукольца);
- у основания стояков хозяйственно-питьевой сети в зданиях высотой 3 этажа и более;
- на ответвлениях, питающих 5 водоразборных точек и более;
- на ответвлениях от магистральных линий водопровода;
- на ответвлениях в каждую квартиру,
- на подводках к смывным бачкам (при необходимости);
- перед наружными поливочными кранами.
На планах 1-го этажа и подвала изображаются проекции водопроводных стояков с их нумерацией в порядке натурального ряда (например, СтВ1-1, СтВ1-2 и т.д.). На плане первого этажа показываются подводки к санитарно-техническим приборам.
На плане, подвала изображаются: место расположения магистрали, подводки к водоразборным стоякам и места установки поливочных кранов. Наружные поливочные устанавливают в нишах наружных стен по одному на каждые 60-70 м по периметру здания. Диаметр трубы, идущей к поливочному крану, принимается 25 мм. Обозначение трубопроводов хозяйственно- питьевого водопровода – В1.
На планах проставляются отметки: планировки, первого, последнего этажей и подвала здания. Рядом с линией, обозначающей участок трубопровода, приводятся: диаметр трубопровода и уклон со стрелкой, указывающей его направление.
1.7. Построение аксонометрической схемы внутреннего водопровода
Аксонометрическая схема холодного водопровода вычерчивается в полном объёме от диктующего прибора (наиболее удалённого и имеющего наибольший требуемый напор) до колодца городского водопровода (КГВ) с выделением расчётного направления и нумерацией расположенных на ней расчётных участков сети в порядке натурального ряда (1-2, 2-3 и т.д.). На аксонометрической схеме полностью вычерчиваются расчетный стояк холодного водопровода и подводки к санитарно-техническим приборам на последнем этаже здания. Указываются отметки пола первого и последнего этажа, оси магистрали в подвале здания и люка КГВ, На чертеже аксонометрической схемы внутреннего водопровода показываются ввод, стояки и ответвления, водопроводная арматура (водоразборная, запорная, предохранительная и регулирующая) и поливочные краны. Условные обозначения, используемые на схеме, приведены в таблице 1.
Таблица 1
Условные обозначения на чертежах элементов водопроводной и канализационной сети (по ГОСТ 2.784-70)
На схеме приводится фрагмент ЦТП с водомерным узлом, включающим водомер, запорную арматуру, сетчатый фильтр, контрольно-спускной кран, обводную линию, а также с насосной установкой, оборудованной соответствующими насосами и необходимой арматурой (обратными клапанами, запорными задвижками). Гидравлическая схема ЦТП приведена на рис. 1. Водомерные узлы оборудуются скоростными водомерами (счётчиками воды, расходомерами). Крыльчатые счётчики (калибром 15, 20, 25, 32 и 40 мм) устанавливаются горизонтально, а турбинные (калибром 50, 80, 100, 150, 200 и 250 мм) как горизонтально, так и в наклонном или вертикальном положении. Проектирование обводной линии у счётчиков воды обязательно при наличии одного ввода в здание. На обводной линии предусматривается установка задвижки, запломбированной в обычное время в закрытом положении.
Рис. 1. Гидравлическая схема центрального теплового пункта:
1 - сетчатый фшътр; 2 - водосчетчик; 3 - контрольно-спусковой кран; 4 - задвижка; 5 - насос; б - обратный клапан.
1.8. Гидравлический расчёт водопроводных сетей
В данном подразделе приводятся результаты гидравлического расчёта водопроводной сети. Расчёт выполняется по методике СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» (М., 1996) на максимальный секундный расход. Обосновываются выбор материала труб, способов их крепления к строительным конструкциям и прокладки вне здания, осуществляется подбор водомера. Конечная цель гидравлического расчёта состоит в подборе насосов по каталогу для системы внутреннего водопровода. Для осуществления поставленной цели определяют расходы воды на участках водопроводных сетей, скорости и потери напора. Диаметры труб на участках назначаются. Потери напора и скорости течения воды определяются по таблицам для гидравлического расчёта водопроводных труб Ф.А. Шевелёва.
1.9. ПРОЕКТИРОВАНИЕ ВНУТРЕННЕЙ И ДВОРОВОЙ СИСТЕМ ВОДООТВЕДЕНИЯ
Данный раздел должен включать следующие подразделы:
· решение схемы водоотведения объекта;
· построение аксонометрической схемы внутреннего водоотведения;
· гидравлический расчёт и построение продольного профиля дворовой водоотводящей сети.
1.10. Решение схемы водоотведения объекта
Решение схемы водоотведения объекта, представленного на генплане и планах 1-го этажа и подвала, прилагаемых к бланку задания, производится путём трассировки водоотводящих сетей внутри здания и за его пределами с нумерацией дворовых смотровых колодцев от начала трассы до городских водоотводящих сетей: колодец смотровой (контрольный) - КК1-1, КК1-2 и т.д., колодец поворотный - КП, колодец контрольный перед красной линией застройки -ККК, колодец городской канализации - КГК.
В жилых домах проектируют один - два выпуска на секцию в зависимости от числа стояков, подсоединяемых к выпуску. Выпуски располагают по возможности с одной стороны здания перпендикулярно наружным стенам так, чтобы длина горизонтальных линий, соединяющих стояки, была минимальной. Выпуски присоединяют к дворовой сети в колодце под углом не менее 90°. Длина выпуска от стояка или прочистки до оси смотрового колодца должна быть не более 12 м при диаметре выпуска 100 мм и не более 15 м при большем диаметре. Расстояние между стенами здания и колодцем принимается не менее 3 м.
