Перечень тем курсовых проектов 1 страница


⇐ ПредыдущаяСтр 8 из 11Следующая ⇒




Варианты исходных данных





Исходные данные Порядковый номер в журнале

План этажа 1-1 1-2 2-1 2-2 3-1 3-2 4-1 4-2 1-1 1-2
Число этажей,
Высота этажа, м, 2, 9 3, 0 3, 0 3, 1 2, 9 3, 0 3, 1 2, 9 3, 0 3, 1
Гарантийный напор, м,
Глубина промерзания, м, 1, 5 1, 6 1, 8 1, 7 1, 6 1, 5 1, 9 1, 6 1, 5 1, 8
Приготовление горячей воды Централизованное
Геодезические отметки, м:
- пола 1-го этажа, 31, 1 36, 3 52, 1 63, 2 73, 1 85, 1 91, 4 101, 0 108, 5 106, 4
- поверхности земли, 30, 6 35, 7 51, 3 62, 4 72, 1 84, 3 90, 4 100, 2 107, 3 105, 4
- пола подвала, 29, 1 34, 2 50, 0 61, 3 71, 2 82, 9 89, 2 99, 0 106, 3 104, 0
- лотка ГКК, 27, 3 32, 3 47, 8 58, 8 68, 4 80, 5 87, 9 96, 7 104, 0 102, 0
Генплан участка, рис. № (прил.2)






Исходные данные Порядковый номер в журнале

План этажа 2-1 2-2 3-1 3-2 4-1 4-2 1-1 1-2 2-1 2-2
Число этажей,
Высота этажа, м, 2, 9 3, 0 3, 0 3, 1 2, 9 3, 0 3, 1 2, 9 3, 0 3, 1
Гарантийный напор, м,
Глубина промерзания, м, 1, 5 1, 6 1, 8 1, 7 1, 6 1, 5 1, 9 1, 6 1, 5 1, 8
Приготовление горячей воды Централизованное
Геодезические отметки, м:
- пола 1-го этажа, 36, 0 31, 0 63, 1 52, 0 85, 0 73, 0 101, 2 91, 0 106, 0 108, 0
- поверхности земли, 35, 4 30, 5 62, 3 51, 2 84, 2 72, 0 100, 4 90, 0 105, 0 106, 8
- пола подвала, 33, 9 29, 0 61, 2 49, 9 82, 8 71, 1 99, 2 88, 8 103, 6 105, 8
- лотка ГКК, 32, 0 27, 2 58, 7 47, 7 80, 4 68, 3 96, 9 87, 5 101, 6 103, 8
Генплан участка, рис. № (прил.2)




Исходные данные Порядковый номер в журнале

План этажа 3-1 3-2 4-1 4-2 1-1 1-2 2-1 2-2 3-1 3-2
Число этажей,
Высота этажа, м, 3, 0 2, 9 3, 0 3, 1 2, 9 3, 0 3, 0 3, 1 2, 9 3, 0
Гарантийный напор, м,
Глубина промерзания, м, 1, 8 1, 7 1, 5 1, 8 1, 7 1, 8 1, 6 1, 7 1, 6 1, 7
Приготовление горячей воды Централизованное
Геодезические отметки, м:
- пола 1-го этажа, 16, 0 11, 0 23, 1 12, 0 15, 0 13, 0 11, 2 31, 0 56, 0 8, 0
- поверхности земли, 15, 4 10, 5 22, 3 11, 2 14, 2 12, 0 10, 4 30, 0 55, 0 6, 8
- пола подвала, 13, 9 9, 0 21, 2 9, 9 12, 8 11, 1 9, 2 28, 8 53, 6 5, 8
- лотка ГКК, 12, 0 7, 2 18, 7 7, 7 10, 4 8, 3 6, 9 27, 5 51, 6 3, 5
Генплан участка, рис. № (прил.2)


Планы этажей

1 А Б В Г Д Е Ж И
  3, 3 5, 7 4, 0 2, 0 6, 0 4, 2 3, 6 2, 4
  2, 8 6, 2 3, 7 2, 3 6, 0 4, 4 3, 3 2.6

2 А Б В Г Д Е Ж И К Л
  5, 2 3, 4 4, 0 5, 0 1, 8 5, 0 5, 3 2, 1 2, 5 4, 1
  5, 0 3, 6 4, 2 4, 1 1, 9 4, 8 5, 6 2, 2 2, 4 4, 2

3 А Б В Г Д Е Ж И К Л
  4, 0 3, 5 3, 0 3, 0 4, 5 4, 0 2, 0 7, 5 3, 0 3, 0
  4, 2 3, 3 3, 2 2, 8 4, 7 4, 2 1, 8 7, 5 3, 2 2, 8

4 А Б В Г Д Е
  6, 8 3, 4 6, 8 6, 0 2, 2 3, 8
  7, 2 3, 2 7, 2 6, 5 2, 5 4, 0

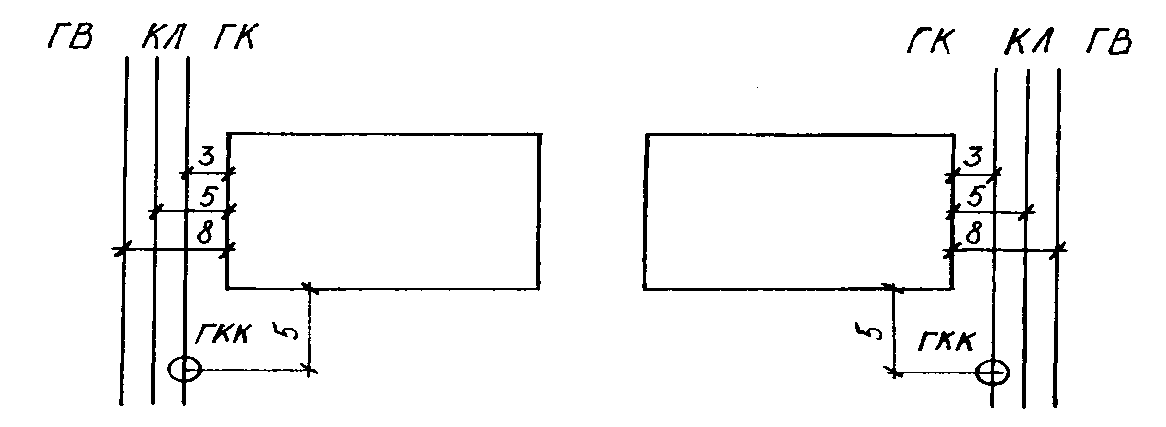

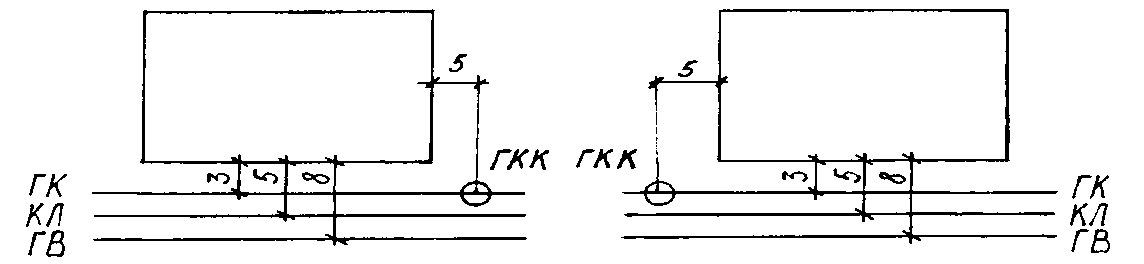

Генпланы участков


Рис.1 Рис.2


Рис.3 Рис.4


Рис.5 Рис.6


Рис.7 Рис.8





БИБЛИОГРАФИЧЕСКИЙ СПИСОК



Внутренние санитарно-технические устройства. Часть 2. Водопровод и канализация. Справочник проектировщика. М.: Стройиздат, 1990.

Кедров В.С., Исаев В.Н., Орлов В.А., Пальгунов П.П., Сомов М.А., Чухин В.А. Водоснабжение и водоотведение: Учебник для вузов. М.: Стройиздат, 2002.

Лукиных А.А., Лукиных НА. Таблицы для гидравлического расчета канализационных сетей и дюкеров по формуле акад. Н.Н.Павловского, М.: Стройиздат, 1986.

СНиП 2.04.01-85. Внутренний водопровод и канализация зданий, М., 1986.

СП 30.13330.2012 Внутренний водопровод и канализация зданий. Актуализпрованная редакция СНиП 2.04.01-85* Москва, 2012.

Шевелёв Ф.А., Шевелёв А. Ф. Таблицы для гидравлического расчёта водопроводных труб, М.: Стройиздат, 2006.

Свод правил по проектированию и монтажу трубопроводов из полипропилена «Рандом сополимер» СП 40-101-96. Москва, 1996.

Проектирование и монтаж трубопроводов систем холодного и горячего внутреннего водоснабжения с использованием металлополимерных труб СП 40-103-98. Москва, 1998.

Проектирование и монтаж внутренних систем водоснабжения и отопления зданий из медных труб. СП 40-108-2004. Москва, 2004.








ПРИЛОЖЕНИЯ



Приложение 1

БЛАНК ЗАДАНИЯ НА ВЫПОЛНЕНИЕ КУРСОВОЙ РАБОТЫ

КУРСОВОЙ РАБОТЫ ПО ТЕМЕ «ВОДОСНАБЖЕНИЕ И ВОДООТВЕДЕНИЕ»

для студентов факультета – курс, выдано: _________________ срок сдачи

ЗАДАЧИ РАБОТЫ

Требуется запроектировать системы холодного водоснабжения и канализации (водоотведения) жилого здания в соответствии с прилагаемым планом типового этажа и следующими исходными данными для проектирования:

1. Назначение здания - жилой дом.

2. Число этажей.

3. Высота этажа, м

4.Гарантированный напор.

5. Глубина промерзания, м.

6. Приготовление горячей воды.

7. Геодезические отметки, м:

- пола 1-гоэтажа,

- поверхности земли,

- пола подвала,

- лотка ГКК.

8. Генплан участка



ОБЪЕМ И СОДЕРЖАНИЕ КУРСОВОЙ РАБОТЫ

Курсовая работа включает 1 лист чертежей формата А1 (графическая часть) и расчетно-пояснительную записку.

Графическая часть:

1. Генеральный план участка (М 1: 500) с городскими коммуникациями.

2. Планы 1-го этажа и подвала одного из зданий (М 1: 100).

3. Аксонометрические схемы холодного водопровода и канализации (М 1: 200).

5. Продольный профиль дворовой водоотводящей сети (Мверт 1: 100, Мгор 1: 500).



Расчетно-пояснительная записка состоит из двух разделов:

3. Проектирование системы холодного водоснабжения группы зданий.

4. Проектирование внутридомовой и дворовой систем водоотведения.

Приложение 2

ГРАФИЧЕСКИЙ МАТЕРИАЛ ДЛЯ ВЫПОЛНЕНИЯ КУРСОВОЙ РАБОТЫ

Рис. 1. Генплан участка (М 1: 500)




Рис. 2. План 1-го этажа (М 1: 100)

Рис. 3. План подвала (М 1: 100)


Рис. 4. Аксонометрическая схема внутреннего водопровода (М 1: 200)


Рис: 5. Аксонометрическая схема внутренней канализации (М1: 200)




Рис. 6. Продольный профиль дворовой водоотводящей сети (Мверт 1: 100, М, ор 1: 500)


Приложение 3

ВСПОМОГАТЕЛЬНЫЕ ТАБЛИЦЫ ДЛЯ ВЫПОЛНЕНИЯ КУРСОВОЙ РАБОТЫ

Таблица П1

Значения коэффициентов а при Р < 0, 1 и любом числе N

N∙ Р α N∙ Р α N∙ Р α N∙ Р α N∙ Р α
Менее 0, 015 0, 2 0, 06 0, 289 0, 22 0, 467 0, 86 0, 894 3, 5 2, 029
0, 015 0, 202 0, 062 0, 292 0, 23 0, 476 0, 88 0, 905 3, 6 2, 065
| 0, 016 0, 205 0, 064 0, 295 0, 24 0, 485 0, 9 0, 916 3, 7 2, 102
0, 017 0, 207 0, 065 0, 298 0, 25 0, 493 0, 92 0, 927 3, 8 2, 138
0, 018 0, 21 0, 068 0, 301 0, 26 0, 502 0, 94 0, 937 3, 9 2, 174
0, 019 0, 212 0, 07 0, 304 0, 27 0, 51 0, 96 0, 948 4, 0 2, 210
0, 02 0, 215 0, 072 0, 307 0, 28 0, 518 0, 98 0, 959 4Д 2, 246
0, 021 0, 217 0, 074 0, 309 0, 29 0, 526 1, 0 0, 969 4, 2 2, 281
0, 022 0, 219 0, 076 0, 312 0, 3 0, 534 1, 05 0, 995 4, 3 2, 317
0, 023 0, 222 0, 078 0, 315 0, 31 0, 542 1, 1 1, 021 4, 4 2, 352
0, 024 0, 224 0, 08 0, 318 0, 32 0, 55 1, 15 1, 046 4, 5 2, 389
0, 025 0, 226 0, 082 0, 32 0, 33 0, 558 1, 2 1, 071 4, 6 2, 421
0, 026 0, 228 0, 084 0, 323 0, 34 0, 565 1, 25 1, 096 4, 7 2, 456
0, 027 0, 23 0, 086 0, 326 0, 35 0, 573 1, 3 1, 12 4, 8 2, 490
0, 028 0, 233 0, 088 0, 328 0, 36 0, 58 1, 35 1, 144 4, 9 2, 524
0, 029 0, 235 0, 09 0, 331 0, 37 0, 588 1, 4 1, 168 5, 0 2, 558
0, 03 0, 237 0, 092 0, 333 0, 38 0, 595 1, 45 1, 191 5, 1 2, 592
0, 031 0, 239 0, 094 0, 336 0, 39 0, 602 1, 5 1, 215 5, 2 2, 626
0, 032 0, 241 0, 096 0, 338 0, 4 0, 61 1, 55 1, 238 5, 3 2, 660
0, 033 0, 243 0, 098 0, 341 0, 42 0, 624 1, 6 1, 261 5, 4 2, 693
0, 034 0, 245 0, 1 0, 343 0, 44 0, 648 1, 65 1, 283 5, 5 2, 726
0, 035 0, 247 0, 105 0, 349 0, 46 0, 652 1, 7 1, 306 5, 6 2, 760
0, 036 0, 249 0, 11 0, 355 0, 48 0, 665 1, 75 1, 328 5, 7 2, 793
0, 037 0, 25 0, 115 0, 361 0, 5 0, 678 1, 8 1, 35 5, 8 2, 826
0, 038 0, 252 0, 12 0, 367 0, 52 0, 692 1, 85 1, 372 5, 9 2, 858
0, 039 0, 254 0, 125 0, 371 0, 54 0, 704 1, 9 1, 394 6, 0 2, 891
0, 04 0, 256 | 0, 13 0, 378 0, 56 0, 717 1, 95 1, 416 6, 2 2, 956
0, 041 0, 258i 0, 135 0, 384 0, 58 0, 73 2, 0 1, 437 6, 4 3, 021
0, 042 0, 259. J 0, 14 0, 389 0, 6 0, 742 2, 1 1, 479 6, 6 3, 085
0, 043 0, 261 0, 145 0, 394 0, 61 0, 75 2, 2 1, 521 6, 8 3, 149
0, 044 0, 263 0, 15 0, 399. 0, 62 0, 755 2, 3 1, 563 7, 0 3, 212
0, 045 0, 265 0, 155 0, 405 0, 64 0, 767 2, 4 1, 604 7, 2 3, 275
0, 046 0, 266 0, 16 0, 41 0, 66 0, 779 2, 5 1, 644 7, 4 3, 338
0, 047 0, 268 0, 165 0, 415 0, 68 0, 791 2, 6 1, 684 7, 6 3, 400
0, 048 0, 27 0, 17 0, 42 0, 7 0, 803 2, 7 1, 724 7, 8 3, 462
0, 049 0, 271 0, 175 0, 425 0, 72 0, 815 2, 8 1, 763 8, 0 3, 524
0, 05 0, 273 0, 18 0, 43 0, 74 0, 826 2, 9 1, 802 8, 5 3, 677
0, 052 0, 276 0, 185 0, 435 0, 76 0, 838 3, 0 1, 840 9, 0 3, 828
0, 053 0, 278 0, 19 0, 439 0, 78 0, 849 3, 1 1, 879 9, 5 3, 978
0, 054 0, 28 0, 195 0, 444 0, 8 0, 86 3, 2 1, 917 10, 0 4, 126
0, 056 0, 283 0, 2 0, 449 0, 82 0, 872 3, 3 1, 954 11, 0 4, 419
0, 058 0, 286 0, 21 0, 458 0, 84 0, 883 3, 4 1, 991 12, 0 4, 707

Данные для гидравлического расчёта водопроводных сетей (фрагмент из таблиц Ф.А. Шевелёва для стальных труб)__

Расход, Dтp= 15 мм Dтp= 20 мм Dтp= 25 мм Dтp= 32 мм Dтp= 40 мм Dтp= 50 мм Dтр= 80 мм Dтp= 100 мм Dтр = 150 мм
л/с v, м/с 1000 i v, м/с 1000 i v, м/с 1000 i v, м/с 1000 i v, м/с 1000 i v, м/с 1000 i v, м/с 1000 i v, м/с 1000 i v, м/с 1000 i
0, 05 0, 29 28, 8
0, 10 0, 59 100, 2 0, 31 21, 1
0, 15 0, 88 211, 0 0, 47 43, 6 0, 28 12, 5
0, 20 1, 1.8 360, 5 0, 62 73, 5 0, 37 20, 9 0, 21 5, 39
0, 25 1, 47 1560, 4 0, 78 110, 6 0, 47 31, 2 0, 26 7, 57
0, 30 1, 77 807, 0 0, 94 154, 9 0, 56 43, 4 0, 31 10, 5 0, 24 5, 39
0, 35 2, 06 1098, 0 1, 09 206, 4 0, 65 57, 5 0, 37 13, 8 0, 28 7, 08
0, 40 2, 36 1435, 0 1, 25 265, 6 0, 75 73, 5 0, 42 17, 5 0, 32 8, 98
0, 45     1, 40 335, 1 0, 84 91, 3 0, 47 21, 6 0, 36 1U 0, 21 3, 11
0, 50     1, 56 414, 9 0, 93 110, 9 0, 52 26, 2 0, 40 13, 4 0, 24 3, 75
0, 55     1, 72 502, 1 1, 03 132, 5 0, 57 31, 1 0, 44 15, 9 0, 26 4, 44
0, 60     1, 87 597, 5 1, 12 155, 8 0, 63 36, 5 0, 48 18, 6 0, 28 5, 18
0, 65     2, 03 701, 2 1, 21 180, 7 0, 68 42, 2 0, 52 21, 5 0, 31 5, 97
0, 70     2, 18 813, 3 1, 31 209, 6 0, 73 48, 4 0, 56 24, 6 0, 33 6, 81
0, 75     2, 34 933, 6 1, 40 240, 6 0, 78 54, 9 0, 60 27, 9 0, 35 7, 70
0, 80     2, 50 1062, 0 1, 50 273, 8 0, 84 61, 9 0, 64 31, 3 0, 38 8, 64
0, 85         1, 59 309, 1 0, 89 69, 2 0, 68 35, 0 0, 40 9, 64
0, 90         1, 68 346, 5 0, 94 77, 7 0, 72 38, 9 0, 42 10, 7
0, 95         1, 78 386, 1 0, 99 85, 1 0, 76 42, 9 0, 45 11, 8
1, 0         1, 87 427, 8 1, 05 93, 6 0, 80 47, 2 0, 47 12, 9 0, 20 1, 64
1, 1         2, 06 517, 6 1, 15 111, 9 0, 88 56, 3 0, 52 15, 3 0, 22 1, 94
1, 2         2, 24 616, 0 1, 25 132, 0 0, 95 66, 1 0, 57 18, 0 0, 24 2, 26
1, 3             1, 36 155, 0 1, 03 76, 8 0, 61 20, 8 0, 26 2, 60
1, 4             1, 46 179, 7 . 1, 11 88, 2 0, 66 23, 8 0, 28 2, 97
1, 5             1, 57 206, 3 1, 19 100, 3 0, 71 27, 0 0, 30 3, 36
1, 6             1, 67 234, 7 . 1, 27 113, 7 0, 75 30, 4 0, 32 3, 77
1, 7             1, 78 265, 0. 1, 35 128, 4 0, 80 34, 0 0, 34 4, 20
1, 8             1, 88 297, 1 1, 43 143, 9 0, 85 37, 8 0, 36 4, 65 0, 21 1, 27
1, 9                 1, 51 160, 3 0, 89 41, 8 0, 38 5, 12 0, 22 1, 39
2, 0                 1, 59 177, 7 0, 94 45, 9 0, 40 5, 61 0, 24 1, 52
