Мусороудаление






Мусоропроводы следует предусматривать:

в жилых зданиях с отметкой пола верхнего этажа от уровня планировочной отметки земли 11.2 м и более. Расстояние от двери квартиры или комнаты общежития до ближайшего загрузочного клапана мусоропровода не должно превышать 25 м.

Мусоросборная камера должна располагаться под стволом мусоропровода и иметь самостоятельный вход, изолированный от входа в жилое здание глухой стеной (экраном). Отметка пола камеры должна превышать уровень спланированной земли на 0, 06…0, 08 м; для перемещения контейнера устраивается пандус с уклоном не более 8 %. Над входом в мусоросборную камеру предусматривается козырёк. Размеры в плане 4, 0м х 4, 0м или 2, 0м х 6, 0м. Мусоросборную камеру не допускается располагать под жилыми комнатами или смежно с ними. Высота камеры в свету должна быть не менее 1.95 м.

Ствол мусоропровода должен быть воздухонепроницаемым, звукоизолированным от строительных конструкций и не должен примыкать к жилым помещениям. Диамет 400мм.

При расположении ствола мусоропровода следует учитывать, что загрузочные клапаны размещаются в специально выделенных или открытых помещениях на каждом жилом этаже рядом с лифтом или на промежуточных лестничных площадках.

Размещение мусоропровода в лестничной клетке при различной организации входа в здание а, б - первый этаж; в - типовой этаж

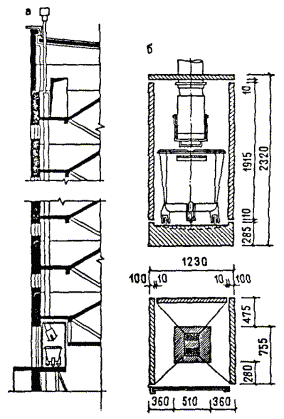

Схема устройства мусоропровода (а) и мусорокамеры (б); штриховкой показана граница размещения мусоропровода над полом мусорокамеры

8. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЖИЛЫХ ЗДАНИЙ Под все несущие и самонесущие стены здания устраиваются фундаменты. Вид и глубина заложения фундаментов определяется в зависимости от конструктивных особенностей здания (наличия подвала, технического подполья), геологических (типа и несущей способности грунтов основания) и гидрогеологических (уровня грунтовых вод) характеристик в заданном районе строительства. Высота технического подполья принимается не менее 1, 6 м, подвала – не менее 1, 9 м. Высота цоколя определяется из соображений общей композиции здания и принимается не менее 0, 45 м. В современных жилых зданиях для обеспечения комфортных условий в помещениях первого этажа высота цоколя принимается не менее 1, 05…1, 2 м. Толщина наружных и внутренних несущих стен и перегородок определяется используемыми материалами и характеристиками района строительства. Перекрытия могут применяться как монолитные, так и сборные железобетонные. Многопустотные настилы номинальной длиной до 6 м (при толщине 220 мм) и до 9 м (при толщине 300 мм) имеют ширину 1, 0; 1, 2; 1, 5; 1, 8 м. Перекрытия опираются по балочной схеме на продольные или на поперечные несущие стены: не менее чем на 80 мм на наружные стены и не менее чем на 70 мм – на внутренние. В случае образования зазоров между сборными элементами перекрытия следует выполнять монолитные участки: при ширине зазора до 50 мм – из бетона; до 300 мм – из железобетона с армированием сварными каркасами. Для создания жёсткого диска перекрытия следует соединять настилы с вертикальными диафрагмами жёсткости. Перекрытия над холодными техническими подпольями или неотапливаемыми подвалами проектируются утеплёнными. Утеплитель укладывается на несущую конструкцию, непосредственно по утепляющему слою или по основанию пола устраивается пароизоляция. Полы по грунту в подвалах или технических подпольях выполняются цементными, бетонными, мозаичными по сплошному подстилающему слою из бетона. Для защиты помещений от грунтовой влаги в конструкции полов вводится слой гидроизоляции. Крыши многоэтажных жилых зданий проектируют как чердачными из ёкрупноразмерных железобетонных элементов с внутренним водоотводом, так и плоскими (совмещенными). Высота сквозного прохода в чердачном пространстве вдоль секции здания должна быть не менее 1, 6 м. На кровлях необходимо предусматривать ограждения – решётчатые (из металлических стоек и горизонтальных стержней) или сплошные (в виде железобетонных парапетов) высотой не менее 600 мм. Выходы на чердак и крышу следует предусматривать из помещений, смежных с машинным отделением лифта. Подъём к люку выхода на крышу может осуществляться по стальной стремянке с промежуточной лестничной площадки лестницы, ведущей в машинное отделение лифта. Внутренние лестницы многоэтажных жилых зданий, являющиеся основным путём эвакуации, проектируются, как правило, двухмаршевыми, с одинаковым количеством ступеней в маршах, с уклоном маршей 1: 2 (ширина проступи – 300 мм, высота подступенка – 150 мм). Расстояние в плане между маршами принимается не менее 100 мм. Поворот лестниц желательно выполнять левым (при движении вверх). Лестница должна иметь естественное освещение через оконные проёмы, размещаемые, как правило, в верхней части наружных стен со стороны междуэтажной лестничной площадки. Высота проходов под площадками и маршами должна быть не менее 2, 1 м, поэтому при размеще- нии входа в здание под первой промежуточной площадкой лестницы следует устраивать приглашающий (цокольный) марш из 3…7 (желательно нечётного числа) ступеней, ведущий на уровень пола площадки первого этажа. Сборные железобетонные лестницы состоят из маршей шириной 1, 05 м (1, 2 м) плитной конструкции без фризовых ступеней или ребристой конструкции с фризовыми ступеня- ми и междуэтажных и этажных лестничных площадок шириной соответственно не менее 1, 2 и (1, 6) м (при расположении площадки перед входом в лифт). Ограждения лестничных маршей (высотой не менее 1, 2 м) устраиваются из типовых стальных эле- ментов (с расстоянием между стержнями не более 150 мм), закрепляемых сбоку к закладным деталям маршей (через одну ступень). Лестницы входов в подвал аналогичны по конструкции внутренним лестницам, но могут иметь больший уклон (1: 1, 25) и меньшую ширину марша (0, 9 м). Наружные лестницы проектируются при входах в здание в виде 1…3 ступеней, устанавливаемых по сборной или монолитной железобетонной плите. При большем числе ступеней под стены лестницы устраиваются фундаменты глубокого заложения. Пожарные и аварийные лестницы (для выхода на кровлю, чердак и перехода между этажами) устраиваются в виде стальных стремянок шириной 0, 6 м. Балконы выполняются с консольным закреплением балконных плит к плитам перекрытия, шириной 0, 9…1, 2 м. Лоджии проектируются встроенными, пристроенными и навесными. Для обеспечения отвода воды от наружных стен плиты балконов и лоджий располагаются ниже плит примыкающих помещений, что достигается за счёт меньшей толщины балконных плит (100 мм) по сравнению с плитами перекрытия и создания уклона пола наружу (2…3 %). Ограждения (экраны) балконов и лоджий высотой не менее 1, 2 м. Окна
Выбор приёмов размещения окон и их размеров определяется функциональным назначением помещений и композицией их интерьеров. Для обеспечения нормируемых значений коэффициента естественной освещённости в жилых помещениях рекомендуется принимать площадь окон как 1/5, 5…1/8 от площади пола помещения, но не более 18 % от суммарной площади непрозрачных ограждений. Высота размещения окон над отметкой чистого пола помещения принимается 0, 8 м.



В оконных проемах кирпичных зданий имеются так называемые четверти. Это выступы в проеме, равные размеру одной четвертой части кирпича, т. е. 65 мм. В четверти устанавливают деревянную раму, называемую коробкой. В коробку устанавливают оконный переплет. В плане окна чертят с четвертями или без них. В случае, когда показывают четверти, размеры их берут равными 65 х 120 мм и вычерчивают с учетом масштаба чертежа. Высота окон может быть определена так: из высоты помещения вычитают сумму двух расстояний — от низа оконного проема до пола и от верха оконного проема до потолка. ПРИМЕР. Примем расстояние от верха проема до потолка равным 40...60 см, расстояние от низа проема до пола 80 см. Высоту помещения принимаем равной 3, 00 м. Тогда высота окна может быть: 3, 00—(0, 80+ 0, 40) = 1, 80 м, или 1800 мм. Ближайшая по таблице высота окна 1759 мм. Ширину окна, например, для комнаты площадью 16 м2 можно подобрать следующим образом. Принимаем освещенность комнаты 1: 8. Следовательно, площадь окна должна быть равной 2м2 (16: 8). Определяем площадь окна марки 0-2 шириной 1185 мм и высотой 1759 мм. Площадь такого окна равна 2, 08 м2. Оно вполне подходит для комнаты 16 мг, так как отступления на 8... 10% в ту или другую сторону допустимы. Но в здании есть комнаты, имеющие меньшую площадь. Как быть в этом случае? В меньших комнатах надо сделать окна той же ширины. Световая площадь при этом будет несколько увеличена, но это вполне допустимо. Подобрав размеры окна, надо расположить их по периметру здания таким образом, чтобы выдержать определенный ритм между проемами и простенками.
Двери



Каждое помещение должно иметь дверь. Открывающаяся часть двери называется дверным полотном. Двери могут быть однопольными и двупольными. Дверные полотна навешиваются на петли в дверные коробки, которые устраиваются так же, как оконные. Ширина и высота дверных проемов подбирается в зависимости от назначения помещения. Двери по ГОСТ 6629—65 имеют следующую ширину: в кладовые, ванные и уборные (Д-1) — 600 мм, в кухни, однопольные (Д-5) — 700 мм, в комнаты, однопольные (Д-2) — 800 мм, наружные, двупольные (Д-9) — 1390 мм, или (Д-10) — 1790 мм. Высота всех внутренних дверей может быть 2, 00 м, входная дверь 2, 30 м (рис. 14). Двери из квартир на лестницу, в общий квартирный коридор или в поэтажный вестибюль должны открываться внутрь квартиры. При двойных дверях они могут открываться в разные стороны. Двери на лестничную клетку, а также общих коридоров в общественных зданиях должны открываться в сторону выхода. Двери в общественных зданиях, предназначенные для эвакуации (запасные), должны также открываться в сторону выхода. На чертежах в масштабе 1: 400 и мельче открывание дверей и ворот показывать не обязательно. Угол наклона полотна двери к плоскости стены при недостатке места на чертеже допускается принимать равным 30°. Дверной проем, нанесенный на план, должен быть привязан к одной из ближайших стен, с тем чтобы при постройке дверь была сделана на том месте, где ее запроектировали. При этом надо проставлять размер двери и марку (Д-1, Д-2 и т. д.).
