Графические примитивы.
|
|
Графические примитивы это заранее определенные элементы, которые можно поместить в чертеж при помощи одной команды. Каждый графический примитив формируется на основании геометрического описания объекта.
Примитивы (табл.№1.) можно классифицировать:
- односложные и составные;
- плоские и объемные (3d).
Таблица №1
| Имя примитивы | Команда |
| 1) Точка | _Point |
| 2) Линия (Отрезок) | _Line |
| 3) Луч | _Ray |
| 4) Линия конструкции (Прямая) | _Xline |
| 5) Фигура | _Solid |
| 6) Полоса | Trace |
| 7) Дуга | _Arc |
| 8) Круг | _Cirle |
| 9) Полилиния | _Pline |
| 10) Прямоугольник | _Rectang |
| 11) Полигон (Многоугольник) | _Polygon |
| 12) Овал(Кольцо) | _Donut |
| 13) Эллипс | _Ellips |
| 14) Эскиз | Sketch |
| 15) Сплайн | _Spline |
| 16) Мультилиния | _Mline |
| 17) 3DПолилиния | 3DPoly |
| 18) Ящик | Box |
| 19) Клин | Wedge |
| 20) Конус (Дубль) | Cone |
| 21) Цилиндр | Cylinder |
| 22) Шар | Spchere |
| 23) Тор | Toruc |
Свойства примитивов.
Примитивы имеют следующие свойства:
- Цвет (color);
- Тип линий (linetype);
- Масштаб типа линий;
- Принадлежность слою;
- Уровень и высота (elevation).
Операции над примитивами.
Над примитивами можно выполнять следующие операции: Создавать, Удалять, Устанавливать свойства, Получать копии, Перемещать, Поворачивать, Отображать зеркально, Масштабировать, Штриховать, Закрашивать и др.
Точка
Точка (Pоint) - это один из простейших примитивов системы AutoCAD, который характеризуется тремя пространственными координатами X, Y и Z, а также атрибутами - принадлежность слою, цвет и высота.
Для помещения точки в чертеже вводим команду Рисовать/ Точка/ Простая точка либо выбираем с помощью мыши соответствующую пиктограмму на панели инструментов.
При этом с помощью мишки курсором задаются координаты токи которые фиксируются в строке состояния.
В целях фиксации объектов точки могут выполнять функции " узлов".

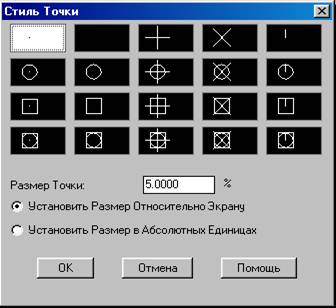

Стиль точки задается с помощью команд Рисовать/ Точка/ Множественная и далее Формат/ Стиль отметок при этом появляется меню представленное на рис. 2.2.1.
Рисунок 2.2.1. - Стиль точки
0 · - точка в указанном месте;
1 - ничего;
2 + - прямой крест;
3 X - косой крест;
4 1 - вертикальная линия.
Если к данному коду добавить:
32 - рисуется окружность вокруг точки;
64 - рисуется квадрат вокруг точки;
96 - рисуется окружность и квадрат вокруг точки;
Цвет можно задать с помощью команды Формат/Цвет.
