Акустика – как заменить самому. Часть 2.

провода в базовой комплектации как внизу так и вверху ЕСТЬ.

так как раскручивать торпеду лень, а узнать есть ли в проводке кросовер нужно,
то берем тестер в руки и гоу звонить...
что бы не было вопросов - описываю абсолютно все варианты, что я проверял тестером.

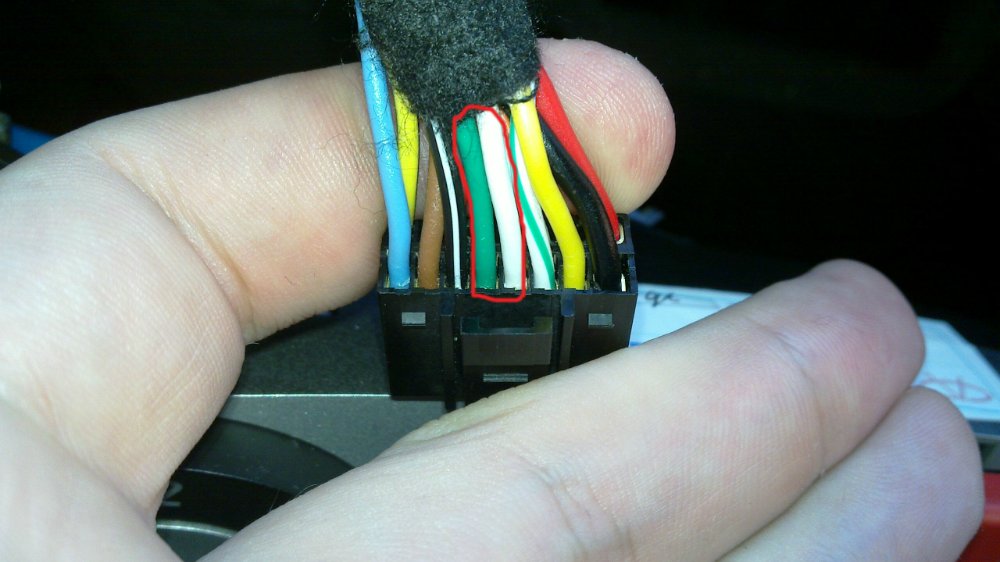

зеленый провод магнитолы прозванивается на зеленый провод правого ВЧ динамика (пищалка).
зеленый провод магнитолы прозванивается на Белый провод правого НЧ динамика (дверь).
зеленый провод магнитолы НЕ прозванивается на Белый провод правого ВЧ динамика (пищалка).
зеленый провод магнитолы НЕ прозванивается на зеленый провод правого НЧ динамика (дверь).

Белый провод магнитолы прозванивается на Белый провод правого ВЧ динамика (пищалка).
Белый провод магнитолы прозванивается на зеленый провод правого НЧ динамика (дверь).
Белый провод магнитолы НЕ прозванивается на зеленый провод правого ВЧ динамика (пищалка).
Белый провод магнитолы НЕ прозванивается на Белый провод правого НЧ динамика (дверь).

Белый провод правого ВЧ динамика (пищалка) прозванивается на зеленый провод правого НЧ динамика (дверь).
зеленый провод правого ВЧ динамика (пищалка) прозванивается на Белый провод правого НЧ динамика (дверь).
Белый провод правого ВЧ динамика (пищалка) НЕ прозванивается на Белый провод правого НЧ динамика (дверь).
зеленый провод правого ВЧ динамика (пищалка) НЕ прозванивается на зеленый провод правого НЧ динамика (дверь).

Значит кросовера в проводке НЕТУ!
(если бы был - звонилось бы по другому).

Итого - схема как зазовцы скрутили.

так как я ставлю 2-х компонентную акустику - то мне ВЧ и НЧ динамики нужно подключить через кросовер.
буду делать это вот так.

а значит нужно протянуть отдельные провода для пищалок или в двери.
провести кабель в двери, не разбирая торпеду - не реально

1. теперь снимаем серебристую панель, магнитолу и кабелем проходим расстояние между шахтой магнитолы и перчаточным ящиком.
берем кабель с тяжелым концом и прокидываем его в верхнее правое отверстие в шахте.

теперь засовываем другой кабель с тяжелый концом между торпедой и опорой в место как можно ближе к дверям

снимаем перчаточный ящик (бардачек) и ловим наш кабель;)

связываем кабеля за пластиком торпеды и вытягиваем.
УРА мы протянули новые провода для правого ВЧ динамика.

2. с левым сложнее.
без спец. устройства не обойтись
нам в этом поможет скотч (изолента XXI века), линейка и кабель.

когда увидим линейку возле стойки, засовываем как можно выше палец в дырку между торпедой и стойкой и вылавливаем наш кабель.

ДОПОЛНЕНО
родная проводка, при ближайшем рассмотрении опытным человеком, оказалась " не очень".
потому нужно протянуть новую в двери.
открываем дверь, снимаем резинку и засовываем провод вниз (не в сторону, не вверх, а вниз!).

провод должен быть жесткий, не гнущийся.

тут займемся самым противным, пройти резинку проводом не реально, нужно что-то тонкое, железное, с округленным концом.
такая деталь у нас есть! - это масляный щуп:)
снимаем резинку двери и проходим ее щупом.

дальше снова берем жесткий провод и проходим дверь, провод направляем вниз и концом на себя, когда н будет на дне двери - вылавливаем его пальцами через отверстие динамика
