Исполнительный блок. • 4 катушки зажигания, свечи зажигания ⇐ ПредыдущаяСтр 2 из 2

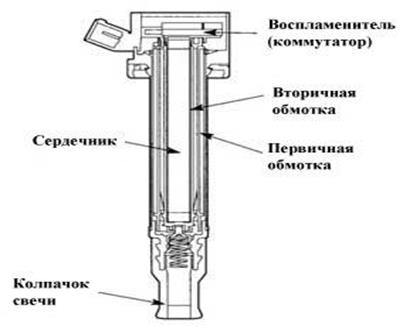

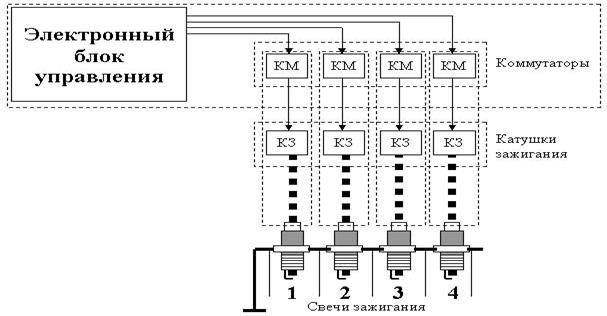

• 4 катушки зажигания, свечи зажигания Конструктивной особенностью данной системы является то, что на каждую свечу устанавливается отдельная (индивидуальная) катушка зажигания. Индивидуальная катушка зажигания применяется в электронной системе прямого зажигания. Как и общая катушка зажигания, она включает первичную и вторичную обмотки. Здесь, наоборот, первичная обмотка находится внутри вторичной. В первичной обмотке установлен внутренний сердечник, а вокруг вторичной – внешний сердечник.
В индивидуальной катушке зажигания могут располагаться электронные компоненты воспламенителя. Высокое напряжение, вырабатываемое во вторичной обмотке, подается напрямую на свечу зажигания с помощью наконечника, включающего стержень высокого напряжения, пружину и изолирующую оболочку. Для быстрого отсекания тока высокого напряжения во вторичной обмотке устанавливается диод высокого напряжения. Воспламенитель представляет собой электронную плату, обеспечивающую включение и выключение зажигания. Основу воспламенителя составляет транзистор. При открытом транзисторе ток протекает по первичной обмотке катушки зажигания, при закрытом - происходит его отсечка и наводка тока высокого напряжения во вторичной обмотке.
|
