Порядок диагностирования подвески ⇐ ПредыдущаяСтр 3 из 3

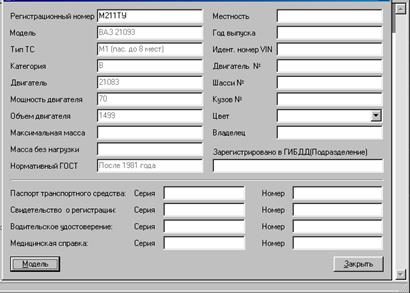

1 Установить АТС на исходную позицию (первой осью перед тестером увода). 2 Установить (программно подключить) необходимые для работы датчики (тормозной силы, веса, датчик силы) и виды проверки АТС. 3 Ввести регистрационные и справочные данные на АТС (Рисунок 6). Ввести данные о клиенте и вид соответствующего протокола для распечатки. По кнопке «Проверка» войти в измерительную программу стенда. Рисунок 6 – Диалоговое окно для регистрации АТС и клиента При необходимости установить (программно подключить) в главном окне измерительной программы необходимые для диагностики датчики (тормозной силы, веса, ДС) и виды проверки АТС. Необходимо строго собдюдать порядок работы. АТС должно заезжать на стенд прямо и по центру. Проехать осью автомобиля прямо, без движений руля платформу тестера увода (рисунок 6). Результат покажется на дисплее. Данные сохраняются автоматически или вручную, по кнопке
Рисунок 6 – Схема проезда АТС по тестеру увода

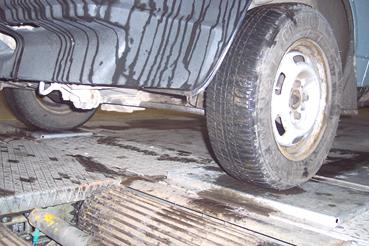

4 Установить переднюю ось АТС на середину платформ тестера подвески (Рисунок 7) и выключить мотор.
Рисунок 7 – Схема установки АТС на тестере подвески
При первом нажатии кнопки Рисунок 8 – Результат проверки увода
Расхождение в показаниях может быть вызвано неравномерной загрузкой АТС. Рисунок 9 – Результаты взвешивания оси При повторном нажатии кнопки Эта картинка некоторое время остается. Затем снова появляется «рабочий лист» (Рисунок 10). Кнопкой F5 или щелчком по соответствующему символу общая оценка может быть вызвана в любой момент. Она остается на дисплее, пока не нажмете кнопку ESC. Номер проверяемой оси видим на картинке справа (окрашена передняя или задняя часть АТС). Текущая проверка отображается в средней из трех картинок. Рисунок 10 – Рабочий лист программы стенда
При проверке второй оси АТС тест выполняется аналогично, но с использованием кнопки Запоминание результатов диагностирования и вывод на экран полной сводки производится нажатием кнопки
|
