Схемы индивидуального зажигания и точки подключениядля проведения диагностики системы

Ниже приведены схемы индивидуального зажигания. На схемах показаны точки подсоединения осциллографического щупа и высоковольтных датчиков к диагностируемой катушке, для проведения диагностики системы по осциллограммам напряжения в первичной и во вторичной цепях катушки.

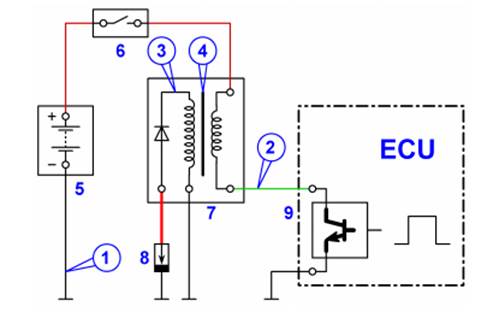

Схема системы индивидуального зажигания с внешним силовым каскадом управления первичной обмоткой катушки (схема приведена для одного цилиндра).

1 Точка подключения чёрного зажима типа " крокодил" осциллографического щупа.

2 Точка подключения пробника осциллографического щупа.

3 Точка съёма сигнала во вторичной цепи с помощью универсального накладного

ёмкостного датчика " Cx Universal".

4 Место установки универсального накладного индуктивного датчика " Lx Universal"

для съёма сигнала во вторичной цепи.

5 Аккумуляторная батарея.

6 Выключатель зажигания.

7 Индивидуальная компактная катушка зажигания без встроенного силового каскада

управления первичной обмоткой катушки.

8 Свеча зажигания.

9 Блок управления двигателем (или коммутатор).

В корпус индивидуальной катушки зажигания может быть встроен силовой каскад управления первичной обмоткой катушки (коммутатор).

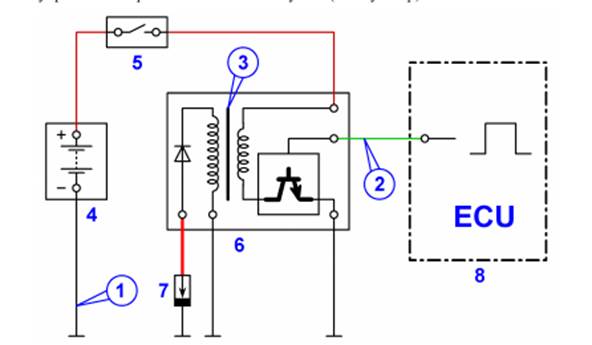

Схема системы индивидуального зажигания со встроенным в катушку силовым каскадом

управления первичной обмоткой (схема приведена для одного цилиндра).

1 Точка подключения чёрного зажима типа " крокодил" осциллографического щупа.

2 Точка подключения пробника осциллографического щупа.

3 Место установки универсального накладного индуктивного датчика " Lx Universal"

для съёма сигнала во вторичной цепи.

4 Аккумуляторная батарея.

5 Выключатель зажигания.

6 Индивидуальная компактная или стержневая катушка зажигания со встроенным

силовым каскадом управления первичной обмоткой катушки.

7 Свеча зажигания.

8 Блок управления двигателем.
