Диагностика по первичному напряжению

Для проведения диагностики индивидуальной катушки зажигания по первичному напряжению, необходимо просмотреть осциллограмму напряжения на управляющем выводе первичной обмотки катушки при помощи осциллографического щупа. Для съёма осциллограммы напряжения на управляющем выводе первичной обмотки, осциллографический щуп необходимо подключить к аналоговому входу №5 USB Autoscope III, чёрный зажим типа " крокодил" подсоединить к " массе" на двигателе, пробник щупа подсоединить параллельно управляющему выводу первичной обмотки катушки зажигания.

Подключение осциллографического щупа к управляющему выводу первичной обмотки индивидуальной катушки зажигания.

Далее необходимо запустить диагностируемый двигатель. В окне программы

" USB Осциллограф" необходимо выбрать " Управление => Загрузить настройки пользователя => Ignition => Ignition_Primary". Теперь, в окне программы будет отображаться осциллограмма напряжения на первичной обмотке диагностируемой катушки зажигания.

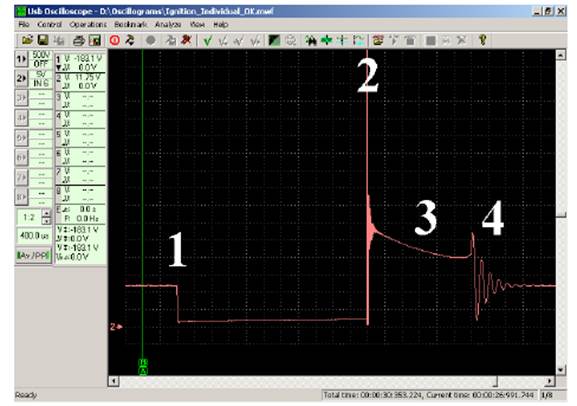

Осциллограмма напряжения на управляющем выводе первичной обмотки исправной индивидуальной катушки зажигания.

1 Момент открытия силового транзистора коммутатора (начало накопления энергии в магнитном поле катушки зажигания).

2 Момент закрытия силового транзистора коммутатора (ток в первичной цепи резко прерывается и возникает пробой искрового промежутка между электродами свечи зажигания).

3 Участок горения искры между электродами свечи зажигания.

4 Затухающе колебания, возникающие сразу после окончания горения искры между электродами свечи зажигания.

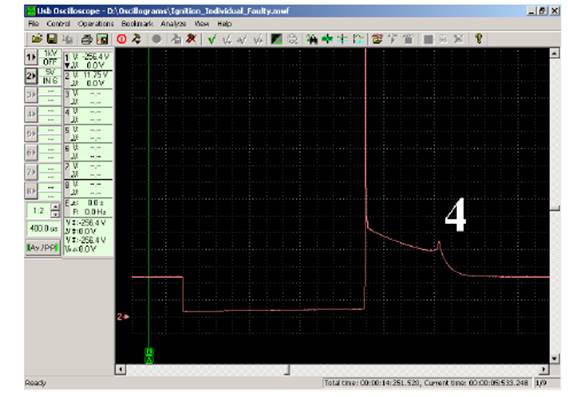

Осциллограмма напряжения на управляющем выводе первичной обмотки неисправной индивидуальной катушки зажигания. Признаком неисправности является отсутствие затухающих колебаний после окончания горения искры между электродами свечи зажигания (участок отмечен символом " 4").

В корпус некоторых типов индивидуальных катушек зажигания встроен силовой каскад управления первичной обмоткой катушки. Управляющий вывод первичной обмотки таких катушек зажигания находится внутри корпуса катушки и оказывается недоступным для подсоединения к нему пробника осциллографического щупа. Это делает

невозможным проведение диагностики такой индивидуальной катушки зажигания по первичному напряжению. В таком случае, диагностику катушки зажигания проводят по вторичному напряжению с помощью универсального накладного ёмкостного датчика " Cx Universal" или универсального накладного индуктивного датчика " Lx Universal".
