Тогда требуемая длина шва

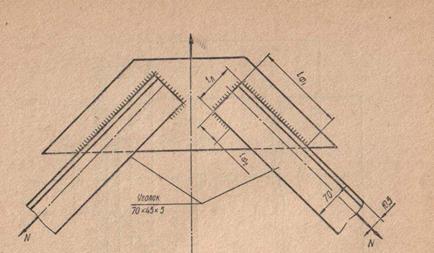

Решение задач «Расчет сварного шва» Задача 1 Определить оптимальную форму и размеры листа косынки узла фермы (рис. 10.5, к которому привариваются два неравнополочных уголка из стали Ст3, [σ ]Р = 160 Н/мм2. Сварка выполнена вручную электродом Э42А. Сварное соединение должно быть равнопрочно стержням.
Рис. 10.5
Решение. Допускаемое значение растягивающего усилия для каждого стержня [ F ] = Ауг ∙ [σ ]Р = 559∙ 160 = 89, 5∙ 103 Н. Здесь Ауг = 5, 59 см2 (ГОСТ 8510-72). Размеры листа определяются углом наклона стержней и длиной фланговых швов (l ф1 , l ф2). Примем величину катета k равной толщине полки уголка (k = 5 мм). Допускаемое усилие для лобового шва при расчете на срез: [ F л] = 0, 7∙ k ∙ l л ∙ [τ ]ср = 0, 7∙ 5∙ 70∙ 104 = 25, 5∙ 103 Н. Допускаемое напряжение среза (табл. 12) [τ ]ср = 0, 65 [σ ]Р = 0, 65∙ 160 = 104 Н/мм2. Усилие, воспринимаемое фланговыми швами [ F ф] = [ F ] - [ F л] =89, 5 ‑ 25, 5 = 64, 0 кН. Это усилие распределяется между фланговыми швами обратно пропорционально расстояниям от них до продольной оси уголка. Воспользовавшись уравнением статики, найдем
Длины фланговых швов для каждого из уголков
принимаем l Ф2 = 40 мм.
Задача 2 Полосы из стали Ст2 сварены встык (рис. 10.6) вручную электродами Э42. Осевая сила изменяется в пределах от Р min = - 0, 5 P max до Р max. Определить допускаемое значение Р max. Рис. 10.6
Решение. Основное (при статическом нагружении) допускаемое напряжение (см. табл. 10.2) для свариваемых полос [σ ]Р = 160 Н/мм2. Допускаемое напряжение для шва при переменной нагрузке [σ '] Р = γ ∙ 0, 9[σ ] Р, где
[σ ']Р = 0, 9∙ 6/7∙ 140 = 108 Н/мм2. Условие прочности сварного шва
откуда [ Р max] = 200∙ 12∙ 108 =259∙ 103 Н = 259 кН.
|
