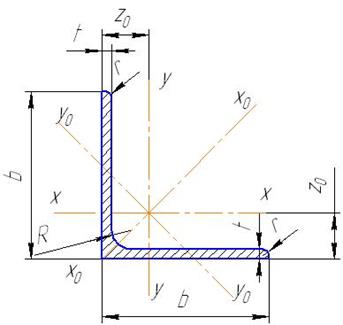

Уголки стальные горячекатаные, ГОСТ 8509-93
|
|
Размеры и справочные величины.
Обозначения:
b ‑ ширина полки
t ‑ толщина полки
R ‑ радиус внутреннего закругления
r ‑ радиус закругления полки
J ‑ момент инерции
W ‑ момент сопротивления
z ‑ расстояние от оси y-y
до наружной стенки
| Номер уголка | Масса 1 м, кг | b мм | t мм | R мм | r мм | z 0 см | Площадь сечения См2 | Jx См4 | W x См3 |
| 1, 36 | 1, 3 | 0, 85 | 1, 74 | 1, 45 | 0, 67 | ||||
| 1, 85 | 1, 7 | 1, 09 | 3, 09 | 4, 58 | 1, 6 | ||||
| 3, 77 | 5, 5 | 1, 8 | 1, 42 | 4, 4 | 11, 2 | 3, 13 | |||
| 5, 43 | 2, 3 | 1, 7 | 6, 92 | 23, 21 | 5, 4 | ||||
| 9, 39 | 2, 7 | 1, 99 | 9, 42 | 42, 98 | 8, 57 |
Уголки стальные горячекатаные, ГОСТ 8510-93
Размеры и справочные величины.
Обозначения:
B ‑ ширина большей полки
b ‑ ширина меньшей полки
t ‑ толщина полки
R ‑ радиус внутреннего закругления
r ‑ радиус закругления полки
J ‑ момент инерции
W ‑ момент сопротивления
x0, y0 ‑ расстояние от центра тяжести
до наружных граней полки
| Номер уголка | Масса 1 м, кг | B мм | b мм | t мм | R мм | r мм | y 0 см | x 0 см | Площадь сечения См2 | Jx См4 | W x См3 | Jy См4 | W y См3 |
| 3/2 | 1, 46 | 3, 5 | 1, 2 | 1, 04 | 0, 54 | 1, 86 | 1, 61 | 0, 86 | 0, 56 | 0, 39 | |||
| 4/2, 5 | 2, 7 | 1, 3 | 1, 41 | 0, 46 | 3, 03 | 4, 73 | 1, 82 | 1, 41 | 0, 77 | ||||
| 5/3, 2 | 2, 4 | 5.5 | 1, 8 | 1, 65 | 0, 76 | 3, 17 | 7, 83 | 2, 38 | 2, 56 | 1, 05 | |||
| 6, 3/4 | 3, 91 | 2, 08 | 0, 95 | 4, 98 | 19, 91 | 4, 72 | 6, 26 | 2, 05 | |||||
| 7/4, 5 | 4, 39 | 7, 5 | 2, 5 | 2, 28 | 1, 05 | 5, 59 | 27, 76 | 5, 88 | 9, 05 | 2, 62 |
Учебное издание
Александр Константинович Туркин
Лариса Валентиновна Туркина
