Задания для контрольной работы
|
|
Контрольная работа № 1.
По разделу «Теоретическая механика»
I. Статика
Задача 1
Определить аналитическим и графическим способами усилия в стержнях АВ и ВС заданной стержневой системы (рис. 11). Исходные данные для задачи своего варианта взять из таблицы 2.
Таблица 2
| Алфавит | ||||||
| Схема | F1, кН | F1, кН | ɑ 1, град. | ɑ 2, град. | ɑ 3, град. | |
| АКФ | ||||||
| БЛХ | ||||||
| ВМЦ | ||||||
| ГНЧ | ||||||
| ДОШ | ||||||
| ЕПЦ | ||||||
| ЁРЫ | ||||||
| ЖСЭ | ||||||
| ЗТЮ | ||||||
| ИУЯ |
Задача 2.
Определить реакции опор балки нагруженной, как показано на рис. 12. Исходные данные приведены в таблице 3.
Таблица 3
| Алфавит | ||||||||
| Схема | ɑ 1, м | q, кН/м | ɑ 2, м | F, кН | ɑ, град. | М, кН· м | ɑ 3, м | |
| АКФ | 4, 0 | 4, 0 | 2, 0 | |||||
| БЛХ | 3, 0 | 3, 0 | 4, 0 | |||||
| ВМЦ | 2, 0 | 4, 0 | 4, 0 | |||||
| ГНЧ | 2, 0 | 6, 0 | 2, 0 | |||||
| ДОШ | 4, 0 | 3, 0 | 3, 0 | |||||
| ЕПЦ | 2, 5 | 3, 5 | 4, 0 | |||||
| ЁРЫ | 3, 0 | 5, 0 | 2, 0 | |||||
| ЖСЭ | 3, 0 | 4, 0 | 3, 0 | |||||
| ЗТЮ | 2, 5 | 4, 5 | 3, 0 | |||||
| ИУЯ | 2, 0 | 3, 0 | 5, 0 |
Задача 3.

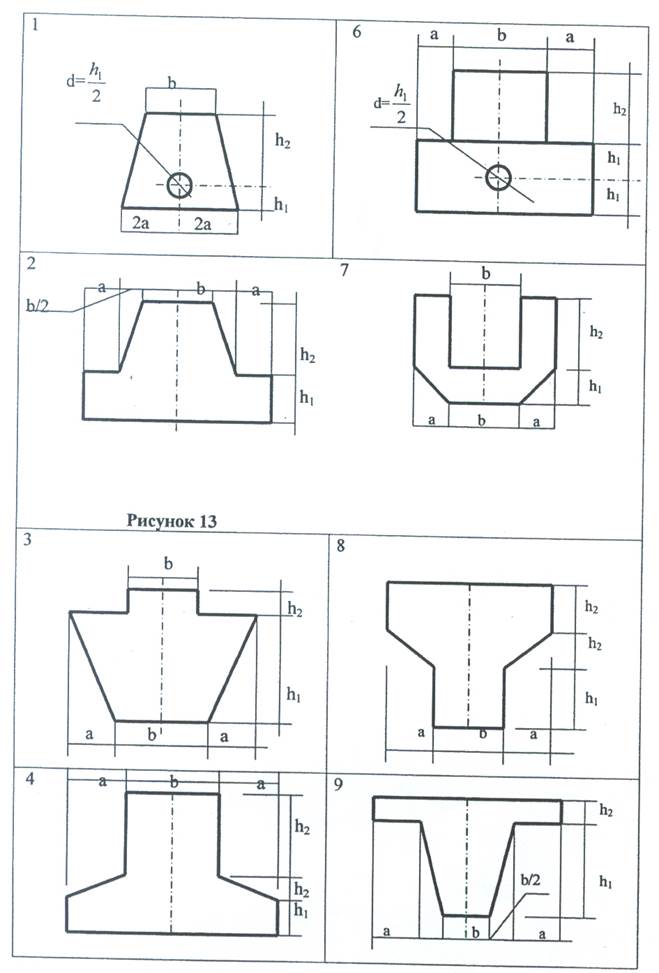

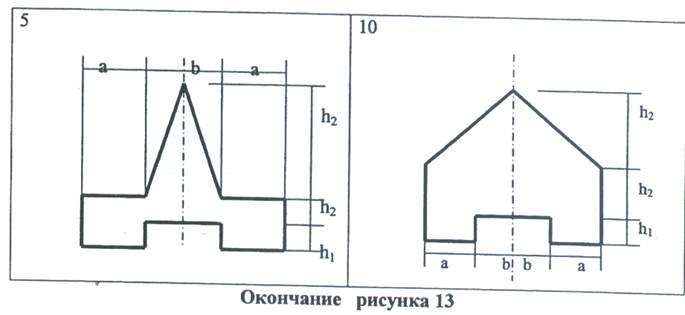

Для сечения сборных элементов зданий (рис. 13) определить положение центра тяжести. Данные для задачи своего варианта взять из таблицы.
Таблица 4
| Алфавит | |||||
| Схема | а, м | b, м | h1, м | h2, м | |
| АКФ | 1, 5 | 3, 0 | 6, 0 | 4, 0 | |
| БЛХ | 2, 4 | 2, 0 | 4, 5 | 5, 0 | |
| ВМЦ | 1, 8 | 2, 4 | 2, 0 | 4, 0 | |
| ГНЧ | 4, 0 | 2, 0 | 3, 0 | 2, 4 | |
| ДОШ | 3, 0 | 2, 0 | 1, 5 | 2, 0 | |
| ЕПЦ | 1, 2 | 1, 0 | 4, 0 | 3, 0 | |
| ЁРЫ | 3, 0 | 1, 5 | 1, 8 | 3, 2 | |
| ЖСЭ | 2, 0 | 3, 0 | 1, 0 | 2, 0 | |
| ЗТЮ | 1, 2 | 2, 4 | 1, 5 | 3, 0 | |
| ИУЯ | 1, 6 | 2, 0 | 2, 4 | 2, 0 |
II. Кинематика
