Основные виды асбестоцементных изделий.

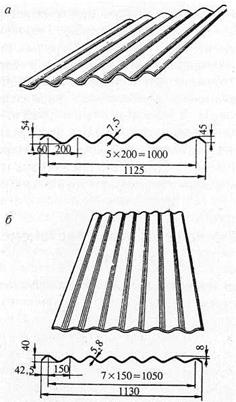

Кровельные изделия. К кровельным асбестоцементным изделиям относятся: волнистые листы различного профиля и фасонные детали к ним, крупноразмерные плоские листы для плит покрытий, армированный конструктивный настил, панели экструзионные, плитки для кровли малоэтажных зданий. Волнистые листы (рис. 12.1) составляют В настоящее время в основном производят вол-нистые листы длиной 1750 мм, типов 40/150 и 54/200-6 (высота волны/длина волны — толщина) для кровли жилых и сельскохозяйственных зда-ний; типа 54/200-7, 5 — для кровли промышлен-ных и сельскохозяйственных производственных зда-ний и сооружений. Рис. 12.1. Асбестоцементные волнистые лис-ты: а — унифицированного профиля УВ-175-7, 5; б — средневолнистого профиля СВ-40-175. Для малоэтажного строительства и индивидуальной застройки предусматрива-ется выпуск листов длиной 1250 мм типов 30/130 и 40/150, а для перекрытия трехметровых пролетов промышленных зданий — листы ВК, длиной 3300 мм типа 145/350. Фасонные детали к волнистым листам выпускаются: коньковые с волнистой поверхностью, коньковые упрощенные, переходные и угловые детали. Крупноразмерные плоские листы для плит покрытий выпускаются размера-ми: длина — 2000-3600 мм; ширина 1200-1500 мм, толщина 4-12 мм. Конструктивный армированный настил применяется для перекрытия 9-метро-вых пролетов сельскохозяйственных производственных зданий, стальная арматура размещена в растянутой зоне в виде полос прямоугольного сечения (вариант 1) или крупных стержней (вариант 2). Панели экструзионные асбестоцементные применяются для устройства бес-чердачных покрытий промышленных зданий под рулонную кровлю с сухим и нор-мальным режимом эксплуатации и для подвесных потолков. Панели высотой 120-180 мм применяются для кровли, а высотой 80 мм — для подвесных потолков. Панели шириной 595 мм — основные, а шириной 295 мм — доборные. Панели для бесчердачных покрытий изготовляются коробчатого типа и из от-дельных плоских и профилированных листов в виде трехслойных конструкций с внутренним теплоизоляционным слоем. В зависимости от назначения предусматривают два типа плит: рядовые АП и краевые АПК. Длина плит 1500-3000 мм, высота — 120 мм, ширина АП — 700 мм, АПК — 347 мм. Плиты покрытий типа АП, утепленные минераловатной плитой (рис.12.2.), предназначены для укладки под рулонный ковер в покрытиях промышленных зданий с относительной влажностью воздуха внутри помещения до 70% и с ук-лоном кровли не менее 5-7%. Эти плиты имеют полную заводскую готовность, небольшую массу (50 кг/см2) и невысокую стоимость, но характеризуются малой площадью монтажной единицы (до 1, 5 м2). Рис.10.2. Асбестоцементная панель 1 — торцовая заглушка из асбестоцемента; 2 — минераловатная плита; 3 — деревянная бобышка; 4 — гнутый асбестоцементный лист. Плиты типа АКП эффективны для покрытий промышленных и сельскохо-зяйственных зданий с большими пролетами и стальными несущими конструкция-ми, особенно в районах повышенной сейсмичности. Они состоят из двух асбесто-цементных листов толщиной 10 мм, соединенных клеем или шурупами с карка-сом из асбестоцементных швеллеров. В полость помещается утеплитель не на пол-ную высоту, в результате чего образуется вентилируемое воздушное пространст-во. Плитки кровельные асбестоцементные плоские (рис. 12.3) предназначены для малоэтажных сельских зданий и индивидуального строительства. Наиболее Рис. 12.3. Плитка кровельная асбестоцементная: а — рядовая; б — крае-вая; в — коньковая деталь. Стеновые изделия К стеновым асбестоцементнЫм изделиям относятся: волнистые листовые, плоские крупноразмерные листы, панели и плиты экструзионные, панели стеновые наружные на деревянном и асбестоцементном каркасах. Волнистые листы при длине 2, 5 м являются эффективными изделиями для стеновых ограждающих конструкций неотапливаемых промышленных зда-ний. К ним относятся листы профиля 40/150 и листы среднеевропейского про-филя 51/177. Плоские крупноразмерные листы (длина 2000 - 3000 мм, ширина 1200 -1500 мм, толщина 4 - 12 мм) применяются в качестве обшивок трехслойных сте-новых панелей и для изготовления конструкций перегородок. Панели и плиты экструзионные — изделия длиной до 6 м, шириной до 750 мм и высотой 60—180 мм изготовляются с утеплителем и без него и приме-няются как стеновые конструкции и перегородки (рис. 12.4). В качестве утепли-теля применяют полужесткие минераловатные плиты. Стеновые экструзионные из-делия, производимые фирмой «Джонс Мэнвилл» (США) имеют долговечное покры-тие широкой цветовой гаммы на основе акриловых смол. Рис. 12.4. Асбестоцементные Панели асбестоцементные стеновые наружные (рис. 12.5) на деревянном кар-касе с утеплителем предназначены для наружных стен надземной части полносбор-ных жилых домов и домов из монолитного бетона, а в кирпичных домах — для стен лоджий. Размеры панелей по длине 2980 и 5980 мм, по высоте 2780 мм и 3280 мм. Цвет естественный серый или белый (на белом цементе), а также цвет, создавае-мый защитно-декоративным слоем. Толщина панелей 160 и 210 мм. Наружные поверхности листов могут быть гладкими, рельефными или иметь покрытие. Рис. 12.5. Асбестоцементная Декоративные изделия Декоративные изделия могут быть офактуренными либо окра-шенными в процессе формования (до твердения) и в затвердевшем виде. К первой группе относятся ли-стовые изделия с рельефной поверх-ностью; окрашенные по всей толщи-не либо с окрашенным поверхност-ным слоем белыми и цветными цементами, минеральными красками, синтетичес-кими красителями, а также с помощью цветных посыпок (окрашенного песка, стек-ло-крошки и т.п.). Такие листы могут иметь как простые продольно-погонажные рисунки рельефа 1, 5-2, 5 мм, так и сложные рисунки. Листы с рельефной поверх-ностью применяются для ограждения балконов и лоджий, устройства летних павильонов, облицовки лестничных клеток и вестибюлей. Вторая группа декоративных листов разделяется на три вида: окрашенные составами с применением неорганических связующих; синтетическими эмалями и красками, с пленочным покрытием. Применяются для наружной и внутренней об-лицовки здания, ограждения балконов и лоджий. Погонажные асбестоцементные изделия — швеллеры, подоконные пли-ты, сливы, раскладки и элементы парапетов — изготовляются способом экструзии. Швеллеры применяются для изготовления каркасов стеновых панелей и плит покры-тий. Трубы. Асбестоцементные трубы составляют около 10% в общем балансе труб, применяемых в строительстве, выпускаются напорные и безнапорные. Напо-рные трубы применяют для водопроводов с рабочим давлением 0, 6 - 1, 8 МПа классов: ВТ6, ВТ9, ВТ12, ВТ15 и ВТ18. Трубы ВТ имеют длину от 3 до 6 м и диаметр условного прохода 100-500 мм. Безнапорные трубы БИТ применяются для нефте- и газопроводов, канализа-ции, дренажа, мусоропроводов, прокладки телефонных кабелей и устройства дымо-вых и вентиляционных каналов. Газопроводные трубы применяют для сетей с дав-лением газа не более 0, 5 МПа. В настоящее время производятся трубы с газоне-проницаемыми полимерными покрытиями. Капитальные вложения и эксплуатаци-онные расходы по газопроводу из асбестоцементных труб на единицу транспорти-руемого газа уменьшаются в 3 раза, по сравнению с газопроводом из стальных труб. Специальные асбестоцементные изделия Вентиляционные короба изготовляются с раструбами и без них и применяются для устройства вентиляции и кондиционирования воздуха в зданиях различного на-значения. Короба изготовляют длиной 3, 1 м с внутренним сечением от 150 х 150 до 300 х 300 мм, толщина стенок 10 мм. К специальным изделиям относятся и другие изделия: полуцилиндры для покрытий теплоизоляционных слоев на трубоп-роводах, электроизоляционные доски, а также крупногабаритные листы двоякой кривизны длиной до 5 м для летних домиков.
|
