Схемы включения АД. Математическое выражение и графическое изображение механической характеристики.

Трехфазные АД имеют обмотку статора, подключаемую к трехфазной сети переменного тока с напряжением U₁ и частотой f₁ и обмотку ротора, которая может быть выполнена в двух вариантах.

Первый вариант предусматривает выполнение обычной трехфазной обмотки из проводников с выводами на три контактных кольца. Такая конструкция соответствует АД с фазным ротором (ФР). Она позволяет включать в роторную цепь различные электротехнические элементы.

Рисунок 1 - Схема Ад с фазным ротором(ФР)

Второй вариант- это выполнение обмотки с заливкой алюминия в пазы ротора, в результате чего образуется конструкция известная под названием «беличья клетка».Двигатель с такой обмоткой, не имеющий выводов получил название АД с короткозамкнутым ротором (КР).

Рисунок 2 - Схема АД с короткозамкнутым ротором(КР)

Механическая характеристика АД M= f(S) описывается формулой Клосса, которая имеет вид:

Где параметр

Значения момента M_K и скольжения S_K АД, соответствующие экстремальным точкам, получили название критических.

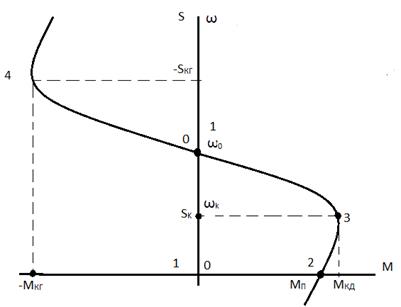

На этой характеристике можно обозначить следующие характерные точки:

1)S=0, w=w₀, M=0 –точка ХХ.

2) S=1, w=0, M=M_КЗ=M_П –точка КЗ.

3) S=S_КД, M=M_КД –точка экстремума в двигательном режиме;

4)S= -S_КГ, M=-M_КГ –точка экстремума в генераторном режиме;

5)S→ ±∞, w→ ∞, M→ 0 – асимптота механической характеристики, которой является ось скорости.
