Усилия в прямозубой передаче ⇐ ПредыдущаяСтр 2 из 2
При контакте сопряженных поверхностей зубьев прямозубых колес имеет место однопарное зацепление. При этом вся нагрузка передается за счет условно принятой сосредоточенной силы – Fn нормальной к пятну контакта соприкасающихся поверхностей зубьев. При контакте зубьев в полюсе зацепления трение отсутствует и усилие Fn передается без потерь энергии. Зубья перекатываются без скольжения, поэтому Ft1= Ft2.

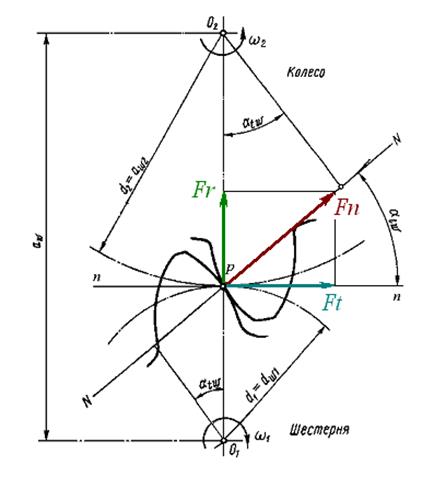

![]() Разложим нормальное усилие Fn на две составляющие:
Ft2 – окружное усилие, направленное по касательной к начальной (делительной) окружности и Fr2 – радиальное усилие, направленное по радиусу к центру вращения зубчатого колеса. Крутящий момент на ведомом зубчатом колесе создается окружной силой Ft
Т2 = Ft2·
Т1 = Ft1·
Радиальное усилие определяется как
Fr2= Ft2· tg α. В этих расчетах распределенная по поверхности зуба нагрузка заменяется сосредоточенной, приложенной на делительном диаметре в полюсе зацепления. Методы нарезания зубчатых колес
При нарезании зубьев используется современный способ получения зубьев – метод обкатки, имитирующий зацепление двух зубчатых колес, одно из которых инструмент, другое заготовка. Режущий инструмент может быть выполнен в виде долбяка – Рис. 3.5, фрезы – Рис. 3.6 или рейки – Рис. 3.7. В процессе нарезания зубьев совмещены движения имитирующие зацепление зубьев и обеспечивающие резание материала. В зависимости от конструкции зубчатого колеса и степени точности зацепления применяется соответствующие инструмент и оборудование.
|
