Конструкции подогревателей

По конструкции подогреватели в зависимости от назначения делятся на подогреватели при сливе нефтепродуктов из ёмкостей, подогреватели при хранении в резервуарах и подогреватели трубопроводов.

Подогреватели при сливе нефтепродуктов различаются по способу подогрева и типу транспортной емкости.

Для подогрева в железнодорожных цистернах применяют следующие подогреватели.

1) Подогреватели острым паром по конструкции представляют собой перфорированные трубчатые шланги, помещенные в толщу жидкости, пар поступает через отверстия в шлангах. Используются только для разогрева мазута, допускающего частичное обводнение.

2) Подогреватели глухим паром подразделяются на переносные и стационарные. Переносные помещают в цистерну только на время разогрева, а по окончании их извлекают (рис. 9.1). Стационарные находятся внутри цистерны постоянно (рис. 9.2). Подогреватели изготавливают из дюралюминиевых труб; состоят из трех секций, помещаемых в цистерну поочередно.

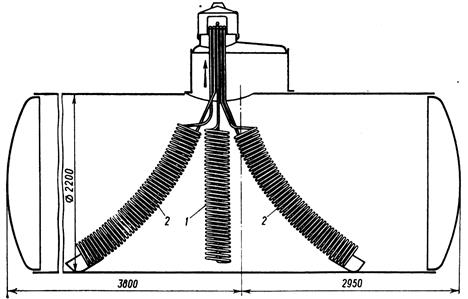

На рис. 9.1 показана цистерна с подогревателем нефтепродукта паром. Паровой подогреватель состоит из трех секций змеевиков – центральной 1 и двух боковых 2. В цистерну опускается вначале центральная секция, а затем заводятся боковые секции.

Рис. 9.1. Паровой змеевиковый подогреватель

Электрический подогрев применяют для снижения вязкости темных нефтепродуктов (мазута, масел). Общая мощность электронагревателей достигает 50 – 70 кВт.

Расчет электрических нагревателей сводится к определению его мощности:

Р = U∙ I, (9.1)

где U – напряжение сети, В; I – сила тока, А.

Время нагрева нефтепродукта в секундах определяется из выражения

, (9.2)

где – количество теплоты, Дж, необходимое для нагрева нефтепродукта массой М, кг, на требуемую величину изменения температуры . Величина с_р – средняя теплоемкость, равная для нефтепродуктов 2100 Дж/(кг∙ К).

Величину тока I находят из выражения 9.1, а сопротивление нагревательного элемента R определяют из выражения U / I.

В таблице 9.2 приведены характеристики ряда нагревательных элементов, используемых для нагрева мазута малых объемов.

Таблица 9.2
