Трансформаторлар

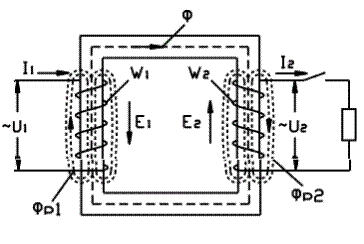

Трансформатор энергия жү йелерінде электр энергиясын электростанциядан қ олданушығ а жеткізу ү шін пайдаланылады. Электр энергиясын пайдаланатын қ ұ рылғ ылар: автоматика жү йелері, есептеуіш техникасы, байланыс қ ұ ралдары, радиолар. Қ оректендіру жү йесіндегі трансформаторларды тө мендегі кө рсеткіштері бойынша классификациялауғ а болады: 1. Тү рлендіретін кернеудің фазасының санына байланысты (бірфазалы немесе ү шфазалы); 2. Орамдар санына байланысты (2 орамды немесе кө п орамды); 3. Магнит ө ткізгіштің формасына байланысты (стерженьді, бронды, тороидалы); Жұ мыс істеу принципі: Электромагниттік индукция заң ына негізделген. Бірфазды, 2 орамды трансформатордың жұ мыс істеу принципін қ арастырайық. Бұ л трансформатор стерженьнен жә не екі обмоткадан (орам сымнан) тұ рады. Орамсымның біреуі айнымалы кернеу кө зі жалғ анады (~U1). Ал екіншілік орамсымғ а Zn кедергі жалғ анады. Біріншілік орамсымғ а айнымалы кернеу бергенде, оның бойында айнымалы ток пайда болады. Ол айнымалы ток магниттік ө ткізгіште айнымалы магнит ағ ынын туғ ызады. Ол ағ ын екінші орамсымда Э. Қ. К – ін туғ ызады. Е1 = - n1 Берілетін кернеу уақ ыт бойынша ө згеретін болғ андық тан, ағ атын ток та уақ ыт бойынша ө згеретін болады. Олай болса, токтың тудыратын магнит ағ ыны да уақ ыт бойынша ө згеретін болады. Магнит ө рісінің ағ ынын уақ ыттың синусоидалы функциясы деп қ абылдап, Ф = Фm ∙ sinω t (3) оны 1, 2 – формулағ а қ ойып, дифференциалдап мына ө рнекті аламыз: Е1 = - n1 ω сosω t (4) Е2 = - n2 ω сosω t (5) сosω t = - sin (ω t – π /2) тү рлендіру енгізсек, Е1 = n1 ω sin (ω t – π /2) (6) Е2 = n2 ω sin (ω t – π /2) (7) 6, 7 формуланы 4, 5 формуламен салыстырып қ арайтын болсақ, Э. Қ. К – і Ф магниттік ағ ыннан фазасы π /2 қ алып қ оятынын кө реміз. Э. Қ. К – ін максимал мә нін Е1m = n1 ω Фm Е2m = n2 ω Фm (8) Е1m, Е2m 2 - ге бө ліп, ω - нің орнына 2π f – ні қ ойып, Э. Қ. К – нің ә сет етуші мә нін табамыз: Е 1 = 4, 44·n 1 ·ƒ ·Ф m (9) Е 2 = 4, 44·n 2 ·ƒ ·Ф m (10) Егер 9 – ды 10 – ғ а бө лсек, келесі ө рнек аламыз:
|
