Заполнение машинной формы результатов измерений. Для занесения в базу данных результатов измерений необходимо заполнить шаблон в соответствии с правилами

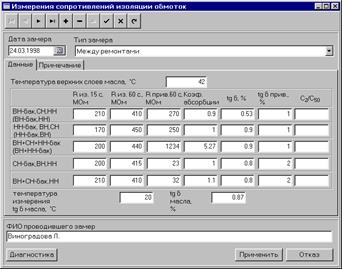

Для занесения в базу данных результатов измерений необходимо заполнить шаблон в соответствии с правилами, приведенными в “Инструкции пользователя”. Форма шаблона приводится ниже:
Обязательно вводится " Дата проведения испытания". Пользователь вводит также " Температуру верхних слоев масла", величины " Тангенса угла диэлектрических потерь (tgd) изоляции", значение " Тангенса угла диэлектрических потерь (tgd) масла", температуру, при которой производилось измерение tgd масла, и значения сопротивления изоляции R15 " и R60 " . Для трехобмоточного трансформатора значениями сопротивлений R15 " , и R60 и tgd изоляции заполняются все строки таблицы, а для двухобмоточного - только первые три. Значения R60 " , приведенного к базовой температуре измерения и к базовому значению tgd масла, а также " Коэффициент абсорбции (Kабс)" вычисляются при выполнении экспертизы и заносятся в соответствующие поля формы. Литература 1. Филиппишин В.Я., Туткевич А.С. Монтаж силовых трансформаторов.- М.: Энергоиздат, 1981. 2. Справочник по наладке электроустановок и электроавтоматики. Киев.: " Наукова Думка", 1972. 3. Алексенко Г.В., Ашрятов А.К., Веремей Е.В., Фрид Е.С. Испытание мощных трансформаторов и реакторов, часть 2.- М.: Энергия, 1978. 4. Аншин В.Ш., Худяков З.И. Сборка трансформаторов и их магнитных систем. - М.: Высшая школа, 1985. 5. Нормы испытания электрооборудования. Под общей редакцией С.Г. Королева. - 5-е издание. - М.: Атомиздат. - 304 с. 6. РД 16.363 - 87. Трансформаторы силовые. Транспортирование, разгрузка, хранение, монтаж и ввод в эксплуатацию. 7. Сви П. М. Контроль изоляции высокого напряжения. - М.: Энергоатомиздат, 1988. 8. Каганович Е. А., Райхлин И. М. Испытание трансформаторов мощностью до 6800 кВА и напряжением до 35 кВ.- М.: Энергия, 1980.
|
