S — площадь сечения потока.

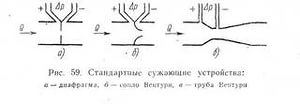

Измеряется в единицах массы за единицу времени, в системе единиц СИ выражается в килограммах за секунду (кг/с). Одним из наиболее распространенных средств измерений расхода жидкостей и газов (паров), протекающих по трубопроводам, являются расходомеры переменного перепада давления, состоящие из стандартного сужающего устройства, дифманометра, приборов для измерения параметров среды и соединительных линий. Сужающее устройство расходомера является первичным измерительным преобразователем расхода, в котором в результате сужения сечения потока измеряемой среды (жидкости, газа, пара) образуется перепад (разность) давления, зависящий от расхода. В качестве стандартных (нормализованных) сужающих устройств применяются измерительные диафрагмы, сопла, сопла Вентури и трубы Вентури.
Диафрагма- тонкий диск с отверстием круглого сечения, центр которого лежит на оси трубопровода (используются в трубах от 50 мм до 2 м). Достоинствами диафрагм являются: простота изготовления, дешевизна изготовления, простота проверки конструкции. Недостатками являются: малый срок службы, большая остаточная потеря давления( Измерительный прибор (прибор) – средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне. Измерительный прибор предназначен для получения измерительной информации от измеряемой физической величины, ее преобразования и выдачи в форме, поддающейся непосредственному восприятию оператором. Прибор включает в себя один или несколько измерительных преобразователей и присоединенное к ним устройство отображения измерительной информации типа шкала-указатель, указатель-диаграммная бумага, числовое табло. Существует… … основное средство измерений – средство измерений той физической величины, значение которой необходимо получить в соответствии с измерительной задачей … вспомогательное средство измерений – средство измерений той физической величины, влияние которой на основное средство измерений или объект измерений необходимо учитывать для получения результатов измерений требуемой точности. Примером вспомогательного средства измерений является термометр для измерения температуры газа в процессе измерений объемного расхода этого газа.
Приборы различаются по следующим признакам:
1. По виду показаний измерительные приборы делятся на аналоговые (непрерывные) и на цифровые (дискретные) В аналоговом измерительном приборе показания являются непрерывной функцией изменений измеряемой величины Отсчетные устройства которых состоят из двух элементов: шкалы, обычно соединенной с корпусом, и указателя, связанного с подвижной системой прибора. В цифровом измерительном. приборе автоматически вырабатываются дискретные (прерывистые) сигналы измерительной информации, а показания представлены в цифровой форме Отсчет осуществляется с помощью механических, электронных или других отсчетных устройств, а выходная информация представляется в цифровом виде. 2. По точности измерения приборы разделяются по классам, обозначаемым цифрами: 0, 1; 0, 15; 0, 2; 0, 25; 0, 4; 0, 5; 0, 6; 1, 0; 1, 5; 2, 0; 2, 5; 4, 0.
|
