В настоящем Каталоге приняты следующие
|
|
обозначения модификаций мотоблоков:
| Мотоблок «НЕВА» | с двигателем |
| МБ-2-5, 5 | ДМ1Д |
| МБ-2К-6, 2 | ДМ1К |
| МБ-2К-7, 5 | ДМ1К-7, 5 |
| МБ-2Б-5, 5 | INTEK 5, 5 HP OHV |
| МБ-2Б-6, 0 | I/C 6, 0 |
| МБ-2Б-5, 5М | I/С 5, 5 |
| МБ-2Б-6, 5 | I/С 6, 5 |
| МБ-2Т-6, 5 | GEO–TEС 65 OHV |
| МБ-2С-6, 0 PRO | EX 17 Robin SUBARU |
| МБ-2С-7, 0 PRO | EX 21 Robin SUBARU |
| МБ-2Б-6, 0 PRO | VANGUARD 6, 0 |
| МБ-2Б-6, 5 PRO | VANGUARD 6, 5 |
| МБ-2Б-7, 5 PRO | VANGUARD 7, 5 |
| МБ-2Н-5, 5 | HONDA GX200 |
Рис. 1
| Рис.№ | Поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Ограничитель | 005.45.0116-01 | ||||
| Кронштейн | 005.47.0165 | ||||
| Шкворень | 005.47.0580 | доп. зам. на 005.47.1230 | |||
| Стойка | 005.47.0750 | ||||
| Шайба | M10 DIN 127 | 10Т.65Г.016 ГОСТ 6402-70 | |||
| Гайка | М10 DIN 934 | М10-6Н.5.016 ГОСТ 5915-70 | |||
| Крыло левое | 005.47.0102-01 | ||||
| Гайка | M6 DIN 934 | 6Ц ОСТ 133017-80 | |||
| Шайба | M6 DIN 9021 | А6.01.10.019ГОСТ 11371-78 | |||
| Шайба | M6 DIN 127 | 6.65Г.016 ГОСТ 6402-70 | |||
| Болт | M6× 16 DIN 933 | М6-6g× 16.58.016 ГОСТ 7798-70 | |||
| Угольник левый | 005.47.0210 | ||||
| Штырь | 005.45.0380-01 | ||||
| Болт | М8× 35 DIN 933 | ||||
| Болт | М8× 40 DIN 933 | для МБ-2Б-7, 5 PRO; МБ-2К-6, 2; МБ-2К-7, 5 | |||
| Болт | М8× 45 DIN 933 | для МБ-2Н-5, 5 | |||
| Шайба | M8 DIN 125 | ||||
| для МБ-2Б-7, 5 PRO; МБ-2К-6, 2; МБ-2К-7, 5 | |||||
| Шайба | M8 DIN 127 | для МБ-2Б-7, 5 PRO; МБ-2К-6, 2; МБ-2К-7, 5 | |||
| Гайка | М8 DIN 934 | для МБ-2Б-7, 5 PRO; МБ-2К-6, 2; МБ-2К-7, 5 | |||
| Платформа | 005.47.0055-01 | кроме МБ-2Б-7, 5 PRO; МБ-2К-6, 2; МБ-2К-7, 5 | |||
| Болт | М8× 20 DIN 933 | кроме МБ-2Б-7, 5 PRO; МБ-2К-6, 2; МБ-2К-7, 5 | |||
| Болт | М10× 75 DIN 933 | М10-6g× 75.58.016 ГОСТ 7798-70 | |||
| Крыло правое | 005.47.0102 | ||||
| Рис.№ | Поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Болт | М10× 100 DIN 933 | М10-6g× 100.58.016 ГОСТ 7798-70 | |||
| Угольник правый | 005.47.0170 | ||||
| Шплинт | HP 20044 | ||||
| Палец арт.260071 (ОСТ 37001163-75) | 10× 65 | ||||
| Прокладка | 005.47.0054 | для МБ-2Н-5, 5 |
Рис. 2
| Рис.№ | № поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Руль правый | 005.47.0430 | прим. с редуктором 005.47.0300-07 (005.47.0300-10) | |||
| 005.47.0430-01 | прим. с редуктором 005.47.0300-14 | ||||
| Провод | 005.64.0040 | МБ-2Н-5, 5 | |||
| Рукоятка | LGP510.1321 (пластик) | МБ-2Б-5, 5; МБ-2Б-5, 5М; МБ-2Б-6, 5; МБ-2Б-6, 0 | |||
| LGAR070F.1321 (металл) | др. модификации | ||||
| 005.64.0030 (с остановом) | МБ-2Н-5, 5 | ||||
| Болт | из комп. пост. аксел. | М6-6g× 50.58.016 | |||
| Рукоятка | 005.47.0127-02 | ||||
| 6** | Рукоятка | LASC55R00T | |||
| 7* | Трос | 005.81.0590-04 | прим. с редуктором 005.47.0300-14 | ||
| 8* | Рукоятка | LABC7R00 | прим. с редуктором 005.47.0300-14 | ||
| Руль левый | 005.47.0460 | ||||
| Болт | М8× 160 DIN 933 | ||||
| Хомут | 005.47.0108 | ||||
| 14** | Трос сцепления | 005.47.1170-02 | |||
| Болт | М12× 80 DIN 931 | М12-6g× 80.58.016 ГОСТ 7798-70 | |||
| Гайка | М12 DIN 439 | ||||
| Шайба | M12 DIN 127 | 12.65Г.016 ГОСТ 6402-70 | |||
| Рулевая колонка | 005.47.0610 | ||||
| Трос газа | 005.47.1110 | МБ-2К-6, 2; МБ-2К-7, 5 | |||
| 005.47.1110-02 | МБ-2Б-5, 5; МБ-2Б-5, 5М; МБ-2Б-6, 5; МБ-2Б-6, 0 | ||||
| 005.47.1120 | МБ-2Б-6, 0 PRO (дв-ль мод. 117); МБ-2Б-7, 5 PRO; МБ-2Н-5, 5 | ||||
| 005.47.1110-01 | МБ-2Б-6, 0 PRO(двигатель мод. 118); МБ-2Б-6, 5 PRO | ||||
| 005.47.1120-01 | МБ-2С-6, 0 PRO; МБ-2С-7, 0 PRO | ||||
| Ремешок крепежный jss 150× 3, 5 | 005.47.0134 | ||||
| Рис.№ | № поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Гайка крыльчатая | WNM8 (King Exports) | доп. зам. 005.50.0601 | |||
| Гайка | из комплекта поставки акселератора | М6-6Н.58.016 | |||
| Шайба | из комплекта поставки акселератора | А6.01.10.019 |
Примечание:
- *Для разобщения полуосей колес мотоблока с редуктором 005.47.0300-07 (005.47.0300-10) применяются детали:
– Рычаг управления 005.47.0107 – 1 шт;
– Болт М8× 45 DIN 933 (М8-6g× 45.58.016 ГОСТ 7798-70) – 1 шт;
– Гайка M8 DIN 934 (М8-6Н.5.016 ГОСТ 5915-70) – 1 шт;
– Крючок S-образный 005.47.0126 – 1 шт;
– Цепь 005.45.0140-01 – 1 шт;
– Пружина 005.47.0145 – 1 шт;
– Трос сцепления 005.47.0670-К (005.47.0670) – 1 шт.
- **В ранних модификациях мотоблоков МБ-2К-6, 2, МБ-2К-7, 5 и МБ-2Б-7, 5 PRO для сцепления применяются детали:
– Рычаг управления 005.47.0104 – 1 шт;
– Болт M8× 45 DIN 933 (М8-6g× 45.58.016 ГОСТ7798-70) – 1 шт;
– Гайка M8 DIN 934 (М8-6Н.5.016 ГОСТ 5915-70) – 1 шт;
– Крючок S-образный 005.47.0126 – 1 шт;
– Цепь 005.45.0140-01 – 1 шт;
– Направляющая 005.47.0182 – 1 шт;
– Трос сцепления 005.47.0101 – 1 шт.
Рис. 3
| Рис. № | Поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Гайка | М8 DIN 934 | М8-6Н.5.016 ГОСТ 5915-70 | |||
| Шайба | M8 DIN 127 | кроме МБ-2С-6, 0 PRO и МБ-2С-7, 0 PRO | |||
| др. модификации | |||||
| Шайба | M8 DIN 125 | А8.01.10.016 ГОСТ 11371-78 | |||
| Планка | 005.47.0144-02 | ||||
| Шайба стопорная | А DIN 471 D20 | ||||
| Шайба (ОСТ 134506-80) | 1-20-38Ц | ||||
| Шкив ведомый | 005.47.0760 | ||||
| Болт | М8× 20 DIN 933 | МБ-2К-6, 2; МБ-2К-7, 5; МБ-2Б-5, 5; МБ-2Б-5, 5М; МБ-2Б-6, 5; МБ-2Б-6, 0 МБ-2С-6, 0 PRO; МБ-2С 7, 0 PRO | |||
| МБ-2Б-7, 5 PRO; МБ-2Б-6, 0 PRO; МБ-2Б-6, 5 PRO; МБ-2Н-5, 5 | |||||
| Шпонка | 005.45.0209 | ||||
| Кожух ведомого шкива | 005.45.0020 | ||||
| Логотип | 005.47.0191 | ||||
| Щиток | 005.47.1010-01 | 005.47.0990 щиток с логотипом | |||
| Болт | М8× 16 DIN 933 | М8-6g× 16.58.016 ГОСТ 7798-70 | |||
| Болт | М8× 30 DIN 933 | ||||
| Шайба | 005.45.0104 | ||||
| Шкив | 005.47.0120 | ||||
| Болт | DIN 933 5/16”× 7/8” UNF L=22 мм | МБ-2Б-5, 5М; МБ-2Б-5, 5; МБ-2Б-6, 0; МБ-2Б-6, 5 | |||
| МБ-2Б-6, 0 PRO; МБ-2Б-7, 5 PRO; МБ-2Н-5, 5; МБ-2Б-6, 5 PRO | |||||
| из комплекта поставки двигателя | МБ-2С-6, 0 PRO; МБ-2С-7, 0 PRO | ||||
| Шайба | DIN 440 М8 (Н=3 мм) | МБ-2Б-5, 5; МБ-2Б-5, 5М; МБ-2Н-5, 5 МБ-2Б-7, 5 PRO; МБ-2Б-6, 0; МБ-2Б-6, 5; МБ-2Б-6, 0 PRO; МБ-2Б-6, 5 PRO | |||
| из комплекта поставки двигателя | МБ-2С-6, 0 PRO; МБ-2С-7, 0 PRO | ||||
| Рис. № | Поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Шпонка | 005.40.0414 | МБ-2К-6, 2; МБ-2Б-7, 5 | |||
| 005.47.0147 | МБ-2Б-5, 5; МБ-2Б-5, 5М; МБ-2Б-6, 0 МБ-2Б-6, 0 PRO; МБ-2Б-6, 5; МБ-2Б-7, 5 PRO (Ø 19); МБ-2Н-5, 5; МБ-2Б-6, 5 PRO; МБ-2Б-6, 5 | ||||
| 005.47.0075 | МБ-2Б-7, 5 (Ø 25, 4) | ||||
| из комплекта поставки двигателя | МБ-2С-6, 0 PRO; МБ-2С-7, 0 PRO | ||||
| Шкив | 005.47.0514 или 005.47.0514-01 | МБ-2К-6, 2; МБ-2К-7, 5 | |||
| 005.47.0514-04 | МБ-2Б-5, 5; МБ-2Б-5, 5М; МБ-2Б-6, 5; МБ-2Б-7, 5 PRO (Ø 19); МБ-2Б-6, 0; МБ-2С-6, 0 PRO (Ø 19); МБ-2Н-5, 5; МБ-2С-7, 0 PRO (Ø 19); МБ-2Б-6, 0 PRO; МБ-2Б-6, 5 PRO | ||||
| 005.47.0514-05 | МБ-2С-6, 0 PRO (Ø 20); МБ-2С-7, 0 PRO (Ø 20) | ||||
| 005.47.0514-07 | МБ-2Б-7, 5 PRO(Ø 25, 4) | ||||
| Ремень | А-45 13× 1143Li A1180Ld | А1180 | |||
| Пружина | 005.47.0035-02 | ||||
| Стойка | 005.47.0045-02 | МБ-2К-6, 2; МБ-2К-7, 5 | |||
| 005.47.0045-03 | др. модификации | ||||
| Ограничитель | 005.47.0044 | ||||
| 28* | Кронштейн | 005.45.0070-03 | |||
| Втулка | 005.47.0061 | ||||
| Втулка | 005.81.0196-01 | МБ-2Б-5, 5; МБ-2Б-5, 5М; МБ-2Б-6, 0; МБ-2Б-7, 5 PRO (Ø 19); МБ-2Б-6, 5; МБ-2С-6, 0 PRO (Ø 19); МБ-2Н-5, 5; МБ-2С-7, 0 PRO (Ø 19); МБ-2Б-6, 5 PRO; МБ-2Б-6, 0 PRO | |||
| 005.81.0142 | МБ-2Б-7, 5 PRO (Ø 25, 4) | ||||
| 005.81.0196-04 | МБ-2С-6, 0 PRO(Ø 20); МБ-2С-7, 0 PRO(Ø 20) |
*В ранних модификациях мотоблоков МБ-2К-6, 2, МБ-2К-7, 5 и МБ-2Б-7, 5 PRO для сцепления применяются детали:
– Кронштейн 005.47.0070 – 1 шт;
– Пружина 005.45.0106 – 1 шт;

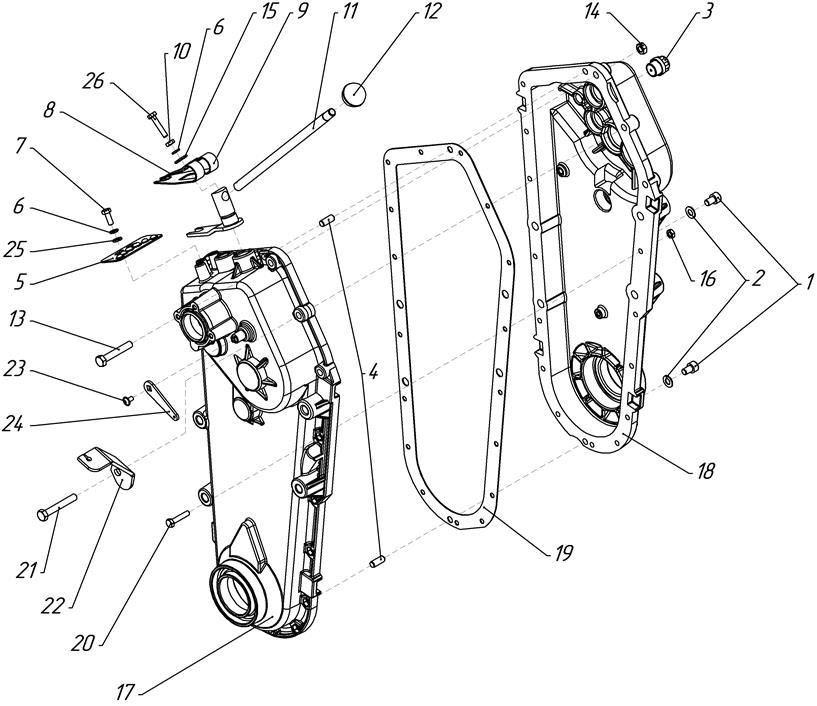

Рис. 4 (редуктор 005.47.0300-14 и 005.47.0300-15)
| Рис.№ | Поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Болт | М8× 12 DIN 912 | ||||
| Прокладка | 005.47.0227 | ||||
| Заглушка | 005.47.0221 | ||||
| Штифт цилиндрический | 8× 20 DIN 7 | ||||
| Плата | 005.47.0345 | ||||
| Шайба | M6 DIN 127 | 6Т.65Г.016 ГОСТ 6402-70 | |||
| Болт | М6× 10 DIN 933 | М6-6g× 10.58.016 ГОСТ 7798-70 | |||
| Пружина | 005.47.0332-02 | прим. с поз. 9 | |||
| Пружина | 005.47.0332 | прим. с поз. 8 | |||
| Гайка | M6 DIN 934 | 6-Ц ОСТ 133017-80 | |||
| Рычаг | 005.47.0337-01 | 005.47.0335-01 | |||
| Ручка шаровая | 005.47.0336 | Ручка шаровая, резьба М10× 1 ТУ 6-05-1538-77 | |||
| Болт | М8× 50 DIN 933 | М8-6g× 50.58.016 ГОСТ 7798-70 | |||
| Гайка | М8 DIN 985 | ||||
| Шайба | М6× 18 DIN 9021 | ||||
| Гайка | М6 DIN 985 | ||||
| Половина корпуса левая | 005.47.0318-10 | ||||
| Половина корпуса правая | 005.47.0317-10 | ||||
| Прокладка корпуса | 005.47.0338 | ||||
| Болт | М6× 30 DIN 933 | М6-6g× 30.58.05 ГОСТ 779870 | |||
| Болт | М8× 55 DIN 933 | ||||
| Кронштейн | 005.47.0392-01 | ||||
| Винт | М5× 10 DIN 7380 | ||||
| Рычаг | 005.47.0379 | ||||
| Шайба | М6 DIN 125 | ||||
| Болт | М6× 30 DIN 933 |
Рис. 5 (редуктор 005.47.0300-07 и 005.47.0300-10)
| Рис.№ | Поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Болт | М8× 12 DIN 912 | ||||
| Прокладка | 005.47.0227 | ||||
| Заглушка | 005.47.0221 | ||||
| Штифт цилиндрический | 8× 20 DIN 7 | ||||
| Плата | 005.47.0345 | ||||
| Шайба | M6 DIN 127 | 6Т.65Г.016 ГОСТ 6402-70 | |||
| Болт | М6× 10 DIN 933 | М6-6g× 10.58.016 ГОСТ 7798-70 | |||
| Пружина | 005.47.0332 | ||||
| 005.47.0332-02 | |||||
| Болт | М6× 30 DIN 933 | ||||
| Гайка | M6 DIN 934 | 6-Ц ОСТ 133017-80 | |||
| Рычаг | 005.47.0337-01 | 005.47.0335-01 | |||
| Ручка шаровая | 005.47.0336 | Ручка шаровая, резьба М10× 1 ТУ 6-05-1538-77 | |||
| Болт | М8× 50 DIN 933 | М8-6g× 50.58.016 ГОСТ 7798-70 | |||
| Гайка | М8 DIN 985 | ||||
| Шайба | М6× 18 DIN 9021 | ||||
| Гайка | М6 DIN 985 | ||||
| Половина корпуса левая | 005.47.0318-01 | для ред. 005.47.0300-07 | |||
| 005.47.0318-02 | для ред. 005.47.0300-10 | ||||
| Половина корпуса правая | 005.47.0317-02 | для ред. 005.47.0300-07 | |||
| 005.47.0317-03 | для ред. 005.47.0300-10 | ||||
| Прокладка корпуса | 005.47.0338 | ||||
| Болт | М6× 30 DIN 933 | М6-6g× 30.58.05 ГОСТ 779870 |
Рис. 6 (редуктор 005.47.0300-14 и 005.47.0300-15)
| Рис.№ | Поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Блок-вал | 005.47.0280 | Доп.зам. на 005.47.0280-06 | |||
| Подшипник (ГОСТ 8338-75) | |||||
| Блок-звездочки | 005.47.0260 | Доп.зам. на 005.47.0260-05 | |||
| Цепь 26 звеньев (ГОСТ 13568-75) | Пр-12, 7-1820-2 | ||||
| Подшипник (ГОСТ 8338-75) | 6-200 | ||||
| Звездочка | 005.47.0229 | ||||
| Вал промежуточный | 005.47.0309-03 | ||||
| Вал входной | 005.47.0315-01 | ||||
| Вал переключения | 005.47.0238 | ||||
| Колесо зубчатое | 005.47.0228 | ||||
| Колесо зубчатое | 005.47.0206 | ||||
| Вилка переключения | 005.47.0246 | 005.47.0300-14 | |||
| 005.47.0246-03 | 005.47.0300-15 | ||||
| Подшипник (ГОСТ 7242-81) | 6-60204 | ||||
| Манжета | 20× 35× 7 | II-1-20× 35-2 ГОСТ 8752-79 | |||
| Палец (ОСТ 37.001.163-75) | 8× 35 | ||||
| Пружина | 005.47.0327 | ||||
| Вилка сцепления | 005.47.0326-02 | ||||
| Кронштейн | 005.47.0324 | ||||
| Болт | М6× 14 DIN 933 | М6-6g× 14.58.016 ГОСТ 7798-70 | |||
| Шайба | М6 DIN 127 | 6.65Г.016 ГОСТ 6402-70 | |||
| Подшипник (ГОСТ 7242-81) | 6-60306 | ||||
| Ось левая | 005.47.0293 | ||||
| Шплинт (ГОСТ 397-79) | 2, 5× 20.019 | ||||
| Муфта сцепления | 005.47.0298 | ||||
| Втулка | 005.47.0308-01 | Доп.зам. на ПГГ.01.001.001 | |||
| Ось правая | 005.47.0270 | Доп. зам. 005.47.0270-01 | |||
| Цепь 50 звеньев (ГОСТ 13568-75) | 2Пр-15, 875-4540 | ||||
| Манжета | 30× 52× 10 | II-1-30× 52-2 ГОСТ 8752-79 | |||
| Рис.№ | Поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Кольцо (ГОСТ 288-72) | СТ 41-29, 5-4 | ||||
| Тарелка | 005.47.0217 | ||||
| Рычаг переключения передач | 005.47.0390-01 | 005.47.0300-14 | |||
| 005.47.0390-02 | 005.47.0300-15 | ||||
| Кольцо (ОСТ 100980-80) | 017-020-10-2-013 | ||||
| Шайба | 20-32-4 DIN 1440 | ||||
| Тяга | 005.47.0375-01 | ||||
| Кольцо | 8 DIN 471 | форма А – ЦКИ | |||
| Шайба | 8× 16× 1, 6 DIN 125 | ||||
| Кольцо (ГОСТ 9833-73) | 009-012-19 | ||||
| Вал | 005.47.1970 | ||||
| Шайба | М18 DIN 433 |
Рис. 7 (редуктор 005.47.0300-07 и 005.47.0300-10)
| Рис.№ | Поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Блок-вал | 005.47.0280 | ||||
| Подшипник (ГОСТ 8338-75) | |||||
| Блок-звездочки | 005.47.0260 | ||||
| Цепь 26 звеньев (ГОСТ 1356875) | Пр-12, 7-1820-2 | ||||
| Подшипник (ГОСТ 8338-75) | 6-200 | ||||
| Звездочка | 005.47.0229 | ||||
| Вал промежуточный | 005.47.0309-03 | ||||
| Вал входной | 005.47.0315-01 | ||||
| Вал переключения | 005.47.0238 | ||||
| Колесо зубчатое | 005.47.0228 | ||||
| Колесо зубчатое | 005.47.0206 | ||||
| Вилка переключения | 005.47.0246 | ||||
| Подшипник (ГОСТ 7242-81) | 6-60204 | ||||
| Манжета | 20× 35× 7 | II-1-20× 35-2 ГОСТ 8752-79 | |||
| Палец (ОСТ 37.001.163-75) | 8× 35 | ||||
| Пружина | 005.47.0327 | ||||
| Вилка сцепления | 005.47.0326 | ||||
| Кронштейн | 005.47.0324 | ||||
| Болт | М6× 14 DIN 933 | М6-6g× 14.58.016 ГОСТ 7798-70 | |||
| Шайба | М6 DIN 127 | 6.65Г.016 ГОСТ 6402-70 | |||
| Трос сцепления | 005.47.0670-К | 005.47.0670 | |||
| Подшипник (ГОСТ 7242-81) | 6-60306 | ||||
| Ось тяги | 005.47.0209 | 005.47.0209-01 | |||
| Ось левая | 005.47.0293 | ||||
| Шплинт (ГОСТ 397-79) | 2, 5× 20.019 | ||||
| Муфта сцепления | 005.47.0298 | ||||
| Втулка | 005.47.0308-01 | ||||
| Ось правая | 005.47.0270 | 005.47.0270-01 | |||
| Рис. № | Поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Цепь 50 звеньев (ГОСТ 13568-75) | 2Пр-15, 875-4540 | ||||
| Манжета | 30× 52× 10 | II-1-30× 52-2 ГОСТ 8752-79 | |||
| Кольцо (ГОСТ 288-72) | СТ 41-29, 5-4 | ||||
| Тарелка | 005.47.0217 | ||||
| Рычаг переключения передач | 005.47.390-01 | ||||
| Кольцо (ОСТ 100980-80) | 017-020-10-2-013 | ||||
| Шайба (ОСТ 1 34509-80) | 2, 5-20-35Ан.Окс. |

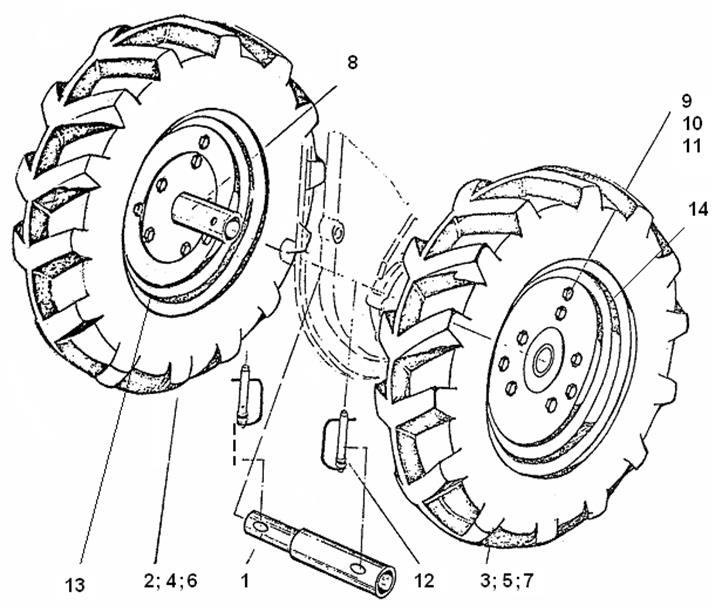

Рис. 8
| Рис.№ | Поз. | Наименование | Обозначение/чертежный номер | Кол. | Примечание |
| Удлинитель | 005.47.0560-03 | 005.47.0560-01; 005.47.0560-02; 005.47.0565 | |||
| Колесо правое в сборе с шиной 4.00-10НС4 ГОСТ 7463-89 | 005.47.0130 | Взаимозаменяемо с поз.4, 6 | |||
| Колесо левое в сборе с шиной 4.00-10НС4 ГОСТ 7463-89 | 005.47.0130-01 | Взаимозаменяемо с поз.5, 7 | |||
| Колесо правое в сборе с шиной 4, 5× 10 ГОСТ 7463-89 или с шиной 4, 5× 10 мод.604В ТУ 05.01.050-2002 | 005.47.1240 | Взаимозаменяемо с поз.2, 6 | |||
| Колесо левое в сборе с шиной 4, 5× 10 ГОСТ 7463-89 или с шиной 4, 5× 10 мод.604В ТУ 05.01.050-2002 | 005.47.1240-01 | Взаимозаменяемо с поз.3, 7 | |||
| Колесо правое со ступицей 4, 5× 10 | 005.47.1290 | Взаимозаменяемо с поз.2, 4 | |||
| Колесо левое со ступицей 4, 5× 10 | 00547.1290-01 | Взаимозаменяемо с поз.3, 5 | |||
| Ступица | 005.45.0430-01 | Взаим. с 005.45.0430 | |||
| Болт | M10× 25 DIN 933 | 10-22-Ц ОСТ 1.31102-80 | |||
| Шайба | M10 DIN 127 | 10Т.65Г.016 ГОСТ 6402-70 | |||
| Гайка | М10 DIN 934 | М10-6Н.5.016 ГОСТ 5915-70 | |||
| Стопор | SLPR 1038 | 005.45.0440 | |||
| Диск правый | 005.45.0422 | ||||
| Диск левый | 005.45.0422-01 |

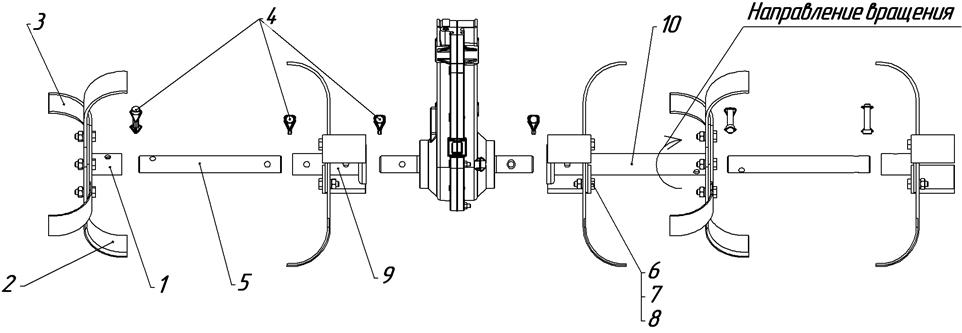

Рис. 9
| Рис.№ | Поз. | Наименование | Обозначение | Кол. | Примечание |
| Ступица | 005.47.1810-01 | до 2 | |||
| Нож левый | 005.45.1402 | до 12 | Взаимозаменяем 005.45.1402-01 | ||
| Нож правый | 005.45.1403 | до 12 | Взаимозаменяем 005.45.1403-01 | ||
| Стопор | SLPR 1038 | до 10 | Взаимозаменяем 005.45.0440 | ||
| Валик | 005.47.1464 | до 4 | |||
| Болт | М10× 30 DIN 933 | до 24 | М10× 30 ГОСТ 7798-70 | ||
| Гайка | M10 DIN 934 | до 24 | 10Ц ОСТ 1.38017-80 | ||
| Шайба | M10 DIN 127 | до 24 | 10Т.65Г ГОСТ 6402-70 | ||
| Ступица | 005.45.1410-01 | Для редуктора 005.47.0300-10 | |||
| Ступица | 005.45.1410 | Для редуктора 005.47.0300-03 | |||
| Ступица | 005.47.0570-02 | Для редуктора 005.47.0300-10 | |||
| Ступица | 005.47.0570-01 | Для редуктора 005.47.0300-03 |
