II. Призначення кнопок

Вигляд	Назва	Пояснення	Функції
	«Esc»	повернення	1. Переміщення до батьківського вікна 2. Відміна редагування параметра
	«Enter»	підвер-дження	1. Переміщення до дочірнього вікна. 2. Вхід до режиму редагування параметра. 3. Збереження нового зміненого значення редагованого параметра.
	«L»	ліворуч	1. Переміщення по вікнам ліворуч, якщо фокус не активний. 2. Переміщення по параметрам в поточному вікні ліворуч, якщо фокус активний. 3. Зменшення значення редагованого параметра.
	«R»	праворуч	1. Переміщення по вікнам праворуч, якщо фокус не активний. 2. Переміщення по параметрам в поточному вікні праворуч, якщо фокус активний. 3. Збільшення значення редагованого параметра.
	«F1»	фокус	Увімкнення/вимкнення фокуса
	«F2»	допоміжна	Переключення між вікнами поточних параметрів та інженерним меню

III. Доступ до функцій та меню

Меню контролера реалізовано у вигляді багаторівневих вікон, які містять різні змінні та інформаційні дані. Для зміни деяких параметрів або входу до вікна потрібно ввести пароль «2222».

Меню контролера має 5 головних, або батьківських вікон. Переміщення по них здійснюється циклічно.

1) Вікно «Текущие параметры Т»

Відображення режиму «Зима - Літо»		Положення триходового клапана
Температура повітря на вулиці	Температура теплоносія за калорифером
Відображення стану насоса	Задана температура теплоносія за калорифером

Дане вікно має 4 дочірніх вікна, на які можна перейти через відповідні піктограми:

Вікно А має такий вигляд:

В даному вікні можна вибрати режим «Зима-Літо» та температуру, при якій буде змінюватись режим «Зима-Літо».

Вікно Б має такий вигляд:

В даному вікні відображаються піктограми:

Б1 – налаштування законів керування клапаном повітронагрівача.

Б2 – налаштування параметрів захисту повітронагрівача.

Вікно Б1:

«Закон Тобр» – закон керування клапаном повітропідігрівача при не працюючій установці в режимі «Зима».

«Закон Тпрв» – закон керування клапаном повітропідігрівача при працюючій установці.

При натисненні на будь-яку з цих піктограм з’явиться вікно:

Б1.1 – варіант налаштування закону керування.

Б1.2 – налаштування адаптації.

Б1.3 – ручне налаштування параметрів закону керування

При натисненні на піктограму Б1.3 з’явиться вікно налаштування закону керування:

Вікно Б2:

Вікно В має такий вигляд:

В1 – Налаштування параметрів ВМ клапана	В2 – Ручне керування клапаном

Вікно Г має такий вигляд:

Г1 – Анімація відображення стану насоса.

Г2 – Включення насоса в ручному режимі.

Г3 – Виключення насоса в ручному режимі.

Г4 – Параметри насоса.

2) Вікно «Текущие параметры ККБ»

Відображення режиму «Зима - Літо»		Стан секцій ККБ
Температура повітря на вулиці	Загальна потужність охолодження ККБ

Дане вікно має 2 дочірніх вікна, на які можна перейти через відповідні піктограми:

Вікно А має такий вигляд:

В даному вікні можна можна вибрати режим «Зима-Літо», та температуру, при якій буде змінюватись режим «Зима-Літо».

Вікно Б має такий вигляд:

Б1 – Параметри ККБ.	Б2 – Закон керування ККБ.	Б3 – Ручне керування ККБ.

3) Вікно «Текущие параметры 1Т»

Рядок стану 1		Поточна температура припливного повітря
Задана температура припливного повітря
Анімація стану припливного вентилятора	Температура повітря в приміщенні
Рядок стану 2	Задана температура повітря в приміщенні

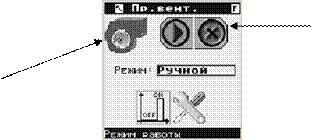

Дане вікно має 1 дочірнє вікно, на яке можна перейти через піктограму вентилятора:

1 – Включення вентилятора в ручному режимі.

2 – Виключення вентилятора в ручному режимі.

4) Вікно «Текущие параметры 2Т»

Температура повітря, що виводиться з приміщення		Анімація стану витяжного вентилятора припливного повітря
Піктограма заслінки	Положення заслінки

Дане вікно має 1 дочірнє вікно, на яке можна перейти через піктограму заслінки:

А – Параметри ВМ заслінки	Б – Ручне керування заслінкою	В – Закон керування заслінкою

5) Вікно «АВАРИИ»

Відображає інформацію про всі активні аварії

Можна подивитися про конкретну аварію в наступному вікні:

Для того, щоб знати обрану аварію, необхідно натиснути на піктограмі 1.

IV. Переміщення по вікнам

В контролері реалізовано два режими переміщення - переміщення з неактивним фокусом, та переміщення з активним фокусом. Увімкнення та вимкнення фокуса здійснюється кнопкою «F1». Ознакою увімкнення фокусу являється символ у верхній частині дисплею та виділений рамкою будь-який елемент (сфокусований), також в рядку підказок в нижній частині дисплею з’явиться пояснюючий надпис до поточного виділеного елементу.

Фокус не активний		Фокус активний
	F1=> < =F1

Якщо фокус не активний, то за допомогою кнопок «L» та «R» здійснюється переміщення між вікнами на поточному рівні. Ознакою того, що з поточного вікна можна переключитися в інше – сусіднє вікно, є наявність стрілочок у верхній частині дисплею.

R=> < =L

R=> < =L

Якщо фокус активний (замкнений в рамку будь-який елемент вікна), то за допомогою кнопок «L» та «R» здійснюється циклічне переміщення фокусу між елементами поточного вікна. Тобто за допомогою кнопок «L» та «R» можна встановити фокус на будь-який, доступний для фокусування, елемент вікна.

R=> < =L

R=> < =L

Переміщення між деякими вікнами здійснюється з активним фокусом, ознакою переключення являються стрілки розміщені в нижній частині дисплею. Навівши фокус на відповідну стрілку та натиснувши кнопку «Enter» здійснюється перехід в сусіднє вікно.

Приклад. Переміщення з неактивним фокусом.

R=> < =L

R=> < =L

Приклад. Переміщення з активним фокусом.

Enter=> < =Enter

Коли фокус активний, та встановлений на будь-який елемент вікна, то за допомогою кнопки «Enter» здійснюється перехід з батьківського вікна на дочірнє вікно, або вхід в режим редагування параметра, якщо даний елемент можна редагувати. За допомогою кнопки «Esc» здійснюється перехід від дочірнього вікна до батьківського.

Enter=> < =Esc

Enter=> < =Esc

Ознакою того, що поточне вікно має батьківське вікно, являється символ у верхній частині дисплею, при цьму перехід до батьківського вікна здійснюється кнопкою «Esc».

Примітка. Перехід від дочірнього вікна до батьківського за допомогою кнопки «Esc» може здійснюватись і без активного фокусу, що не можливо здійснити для переходу від батьківського до дочірнього вікна.

V. Доступ до інженерного меню

Інженерне меню контролера містить налаштування дати та часу, інтерфейсів, паролів, налаштування конфігурації системи, архів, інформацію про пристрій. Для доступу до інженерного меню необхідно натиснути кнопку «F 2». При повторному натисненні на кнопку «F 2» буде здійснений перехід в те вікно, яке було активне до виклику інженерного меню.

F2=> < = F2

VI. Зміна параметрів

Зміна будь-якого параметра здійснюється з активним фокусом. Всі параметри, які можуть бути змінені, складаються з двух частин – назва (розміщено зліва) та значення параметра (розміщено праворуч). На значення параметра можна встановити фокус, і здійснити його зміну.

Для зміни параметру необхідно, за допомогою кнопок «L» та «R», встановити фокус на значення параметра яке нас цікавить та натиснути кнопку «Enter». При цьму значення параметра почне мигати. Далі кнопками «L» та «R» необхідно встановити нове значення та натиснути кнопку «Enter» для підтвердження зміни параметра, або «Esc» для відміни, при цьому значення параметра перестане мигати.

VII. Поточні параметри

Призначені для перегляду поточних параметрів системи – інформації про наявність та тип аварій, показів датчиків та поточних даних, розрахованих на основі законів регулювання, поточних значень вихідних сигналів, які надходять на ВМ, а також керування ними в ручному режимі.

Вікна поточних параметрів змінюються в залежності від обраного складу обладнання та налаштувань контролера.

ПЕРЕЛІК ЛІТЕРАТУРИ

1. Бондарь Е.С., Гордиенко А.С., Михайлов В.А., Нимич Г.В. Автоматизация систем вентиляции и кондиционирования воздуха. Уч. пособ. – К.: ТОВ «Видавничий будинок «Аванпост-прим». – 2005. – 560 с.

2. Нимич Г.В., Михайлов В.А., Бондарь Е.С. Современные системы вентиляции и кондиционирования воздуха. Уч. пособ. – К.: ТОВ «Видавничий будинок «Аванпост-прим». – 2003. – 630с.

3. «Aeroclim 7 plus, AMR-7 регулирующий контроллер для систем вентиляции. Руководство по эксплуатации».

4. «Сайт https://www.raut-automatic.kiev.ua/.

- Школа автоматчиков. Уроки №12…№16.

- Каталог\ Программные продукты\ESM (Engineering Systems Manager)\ Загрузить\Руководство по конфигурированию системы диспетчеризации «ESM 2.1».
