Ручне керування рекуператором
![]() Мал. А7 Для ручного керування швидкістю обертання рекуператора треба встановити фокус на зображення стрілок (див. мал). Для збільшення швидкості обертання рекуператора слід натиснути та утримувати кнопку Вгору контролера (
2. Водяний нагрівач Керування водяним нагрівачем можливе в ручному режимі з меню контролера (Мал. А8) або зі SCADA системи (Мал. 7). Налаштування водяного нагрівача
![]() Мал. А8. Меню контролера «Керування водяним нагрівачем»
Інформаційні параметри: · Счетчик угроз – відображує кількість виникнення аварій Угроза замораж. по воде та Угроза замораж. по возд. Налаштування законів регулювання клапана водяного нагрівача
![]() Мал. А9

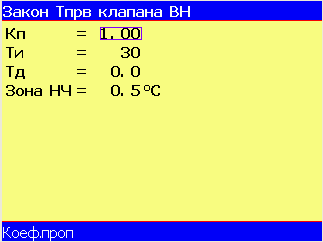

Мал. А10 Мал. А11 Для клапана водяного нагрівача необхідно налаштувати два закони регулювання: температури припливного повітря та температури зворотного теплоносія. Параметри налаштування будь-якого закону: · Кп – коефіцієнт пропорційності; · Ти – час інтегрування; · Тд – час диференціювання; · Зона НЧ – зона нечутливості. Налаштування параметрів захисту водяного нагрівача
![]() Мал. А12 · Тнв. прогрева – температура зовнішнього повітря для визначення необхідності прогріву водяного нагрівача. В режимі «Зима», якщо температура зовнішнього повітря нижче за встановлене значення, то здійснюється прогрів водяного нагрівача перед включенням вентиляторів; · Время прогрева – час прогріву водяного нагрівача. Під час прогріву повністю відкривається клапан та включається насос; · Сброс угроз – параметр, який визначає можливість автоматичного скидання аварій загроз заморожування водяного нагрівача: § Запр – заборонено автоматичне скидання аварій загроз заморожування водяного нагрівача; § Разр – дозволено автоматичне скидання аварій загроз заморожування водяного нагрівача; · Время сброса – затримка автоматичного скидання аварій загроз заморожування водяного нагрівача після зникнення причини – підвищення температури зворотного теплоносія та температури повітря; · Кол-во аварий – максимально можлива кількість виникнення аварій загроз заморожування водяного нагрівача, після якої не буде здійснюватись автоматичне скидання; · Период сброса – період автоматичного скидання лічильника аварій загроз заморожування водяного нагрівача; · Вход TS – стан контакту захисного термостата водяного нагрівача для визначення загрози заморожування: § НО – замикання контакту термостата сигналізує про виникнення загрози заморожування; § НЗ – розмикання контакту термостата сигналізує про ввиникнення загрози заморожування.
Налаштування графіків Тнв-Тобр Мал. А13 Для трьох значень Тнв – температури зовнішнього повітря (-10 0С, 0 0С, +5 0С), необхідно задати відповідні параметри: · Тобр. прогрева – температура зворотного теплоносія після водяного нагрівача в кінці прогріву. Якщо в кінці прогріву температура зворотного теплоносія нижча за Тобр. прогрева, то здійснюється блокування пуску вентиляторів та видається повідомлення про аварію Недогрев; · Тобр. угроза – мінімальна температура зворотного теплоносія після водяного нагрівача. В режимі «Зима», якщо температура зворотного теплоносія стає нижчою за Тобр. угроза, то здійснюється захист водяного нагрівача від заморожування та з’являється аварія Угроза замораж. по воде; · Тобр. заданная – температура зворотного теплоносія для підтримки при відключеному припливному вентиляторі в режимі «Зима».
Поточні Тобр. прогрева, Тобр. угроза, Тобр. заданная визначаються методом кусочно-лінійної апроксимації залежно від температури зовнішнього повітря. Поточні Тобр. угроза, Тобр. заданная відображуються у вікні Текущие параметры 1 из 2.
Налаштування клапана водяного нагрівача
![]() Мал. А14
Налаштування параметрів виконавчого механізму клапана водяного нагрівача Мал. А15
· Mин. положение – мінімальне положення; · Mакс. положение – максимальне положення; · U_0% – вихідний сигнал контролера (в вольтах) що відповідає 0% відкриття клапана; · U_100% – вихідний сигнал контролера (в вольтах) що відповідає 100% відкриття клапана.
Ручне управління клапаном водяного нагрівача
![]() Мал. А16 Для ручного управління клапаном водяного нагрівача слід встановити фокус на зображення стрілок. Для відкриття клапана потрібно натиснути та утримувати кнопку Вгору контролера (
|
