Налаштування електрокалорифера
![]()

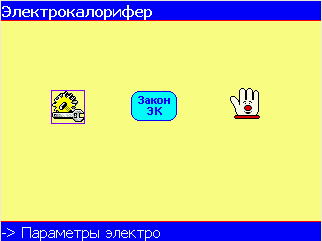

Мал. А25. Меню контролера «Керування електрокалорифером»
Налаштування параметрів електрокалорифера

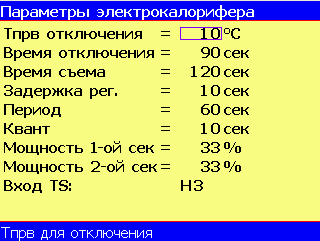

Мал. А26
· Тпрв отключения – мінімальна температура припливного повітря для відключення електрокалорифера. Якщо при включених вентиляторах і роботі електрокалорифера, поточна температура припливного повітря залишається нижче даного значення протягом часу Время отключения, то здійснюється відключення вентиляторів та електрокалорифера і з’являється аварія Тпрв минимальная; · Время отключения – час перевірки зниження температури припливного повітря; · Время съема – час допрацювання вентиляторів, після подачі команди зупинки, що необхідний для зняття тепла з електрокалорифера; · Задержка рег. – задержка начала регулювання електрокалорифером. При включенні вентиляторів, секції електрокалорифера почнуть включатись по закінченню даного часу. Затримка необхідна для того, щоб регулювання температури електрокалорифером почалось після стабілізації температури в каналі; · Период – час періоду регулювання. На початку кожного періоду оцінюється стан об’єкта та приймається рішення про зміну або не зміну загальної потужності нагрівання електрокалорифером; · Квант – мінімальний час включеного стану секції електрокалорифера. При підтримці температури секціями електрокалорифера протягом поточного періоду секція включається на деякий час в періоді. Якщо розрахований час включення даної секції менше значення Квант, то в даний період секція не включається. Якщо розрахований час включення даної секції більше [ Период > Квант ], то секція буде включена весь період; · Мощн. 1 – потужність 1-ої секції електрокалорифера (в % від загальної). · Мощн. 2 – потужність 2-ої секції електрокалорифера (в % від загальної). · Вход TS – стан контакту сигналізатора перегріву електрокалорифера для визначення перегріву: § НО – замикання контактів сигналізує про перегрів електрокалорифера; § НЗ – розмикання контактів сигналізує про перегрів електрокалорифера.
Примітка. Для забезпечення нормальної роботи електрокалорифера необхідно встановити значення параметра Квант в декілька раз менше, ніж значення параметра Период. Потужність 3-ої секції електрокалорифера визначається автоматично.
|
