Зенкерование.

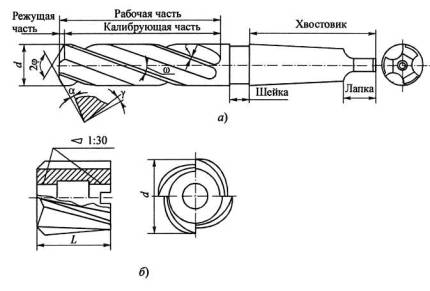

Цилиндрические зенкеры получили наибольшее распространение в механообработке. Они могут быть хвостовыми (рис. 31, а) и насадными (рис. 31, б). К основным конструктивным элементам зенкеров относятся: режущая часть (заборный конус), калибрующая часть, число канавок (зубьев), форма канавок, крепежная часть. К геометрическим параметрам относятся: угол при вершине 2φ, передние γ и задние α углы, углы наклона канавок ω и главных режущих кромок λ. Рис. 43. Цилиндрические зенкеры:

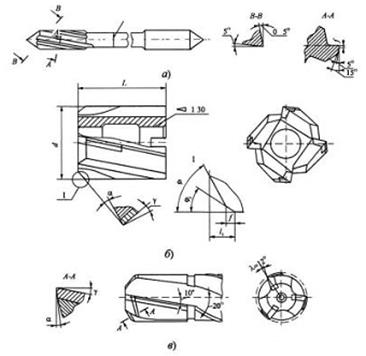

Рис. 44. Режущая часть зенкера: Шероховатость поверхности, получаемая после зенкерования Ra = 12, 5-3, 2мкм. Скорость резания для зенкеров из быстрорежущей стали V=12-15м/мин. Подача S = 0, 4-1, 0мм/об. В настоящее время все более широкое применение находят цельнотвердосплавные зенкера и зенкера с напайными твердосплавными пластинами. Рис. 45. Твердосплавные зенкеры:
|
