ЗАДАНИЕ 6. Приведенной блок-схеме соответствует фрагмент программы □ если условие 1 то начало оператор 1 оператор 2 оператор 3 конец иначе

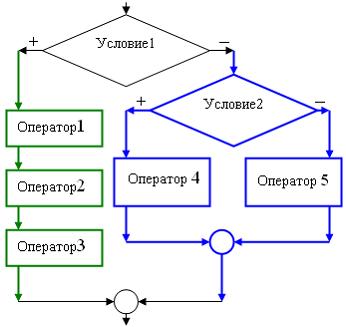

Приведенной блок-схеме соответствует фрагмент программы …
| □
| если условие 1 то начало оператор 1 оператор 2 оператор 3 конец иначе еслиусловие 2 то оператор 4 иначе оператор 5.
|
| □
| если условие 1 то если условие 2 то оператор 4 иначе начало оператор 1 оператор 2 оператор 3 конец иначе оператор 5.
|
| □
| если условие 1 то если условие 2 то оператор 4 иначе оператор 5 иначе начало оператор 1 оператор 2 оператор 3. конец
|
| □
| если условие 1 тооператор 1 оператор 2 оператор 3 если условие 2 то оператор 4 иначе оператор 5.
| Решение: При описании фрагмента блок-схемы алгоритма с помощью символического языка программирования сначала будет описана положительная ветка первого условия. Данная ветка содержит три оператора, поэтому их необходимо заключить в операторные скобки начало … конец. Затем после ключевого слова иначе описывается отрицательная ветка первого условия, которая содержит вложенное условие 2. Для вложенного условия 2 также сначала описывается положительная ветка, а затем отрицательная. Итак, правильной будет запись: если условие 1 то начало оператор 1 оператор 2 оператор 3 конец иначе если условие 2 то оператор 4 иначе оператор 5.
|
