Сечения по притворам окон и балконных дверей жилых зданий
|
|
1 - уплотняющая прокладка

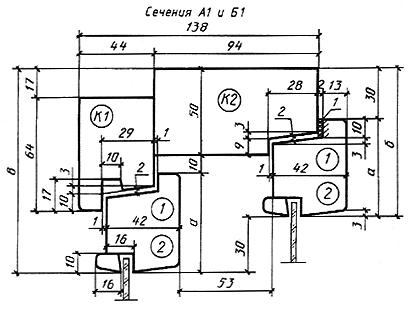

Черт. 28
| Сечение | а | б | в | Деталь |
| А1 | ||||
| Б1 |
Примечания:
1. Допускается размеры штапика уменьшать до 14´ 9 мм.
2. Толщину брусков внутренней коробки (кроме нижних) допускается уменьшать на 5 мм с соответствующим изменением габаритов коробки.
3. Ширину канавки в брусках наружной коробки допускается уменьшать до 8 мм.
1 - отверстие диаметром 10 мм для отвода воды
Черт. 29
| Сечение | а | б | в | Детали | |
| А2 | |||||
| Б2 |

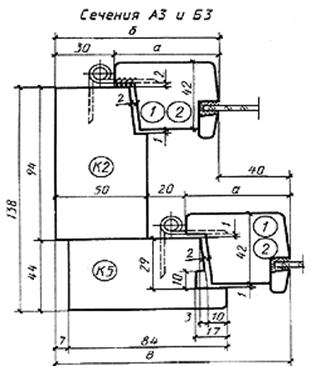

Черт. 30
| Сечение | а | б | в | Деталь | |
| А3 | К5 | ||||
| Б3 | К5 |
1 - прорезь для отвода воды шириной 12 мм

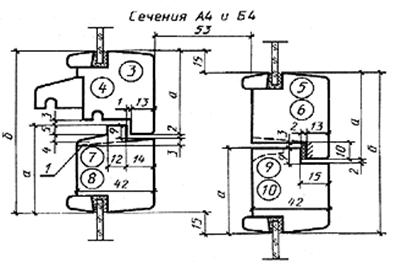

Черт. 31
| Сечение | а | б | Деталь | |||
| А4 | ||||||
| Б4 |

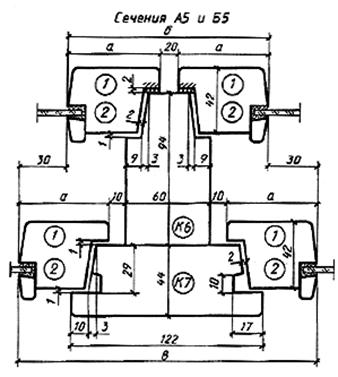

Черт. 32
| Сечение | а | б | в | Деталь |
| А5 | ||||
| Б5 |

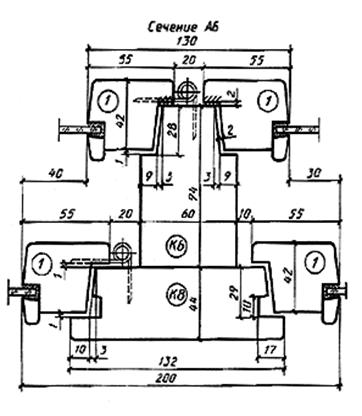

Черт. 33

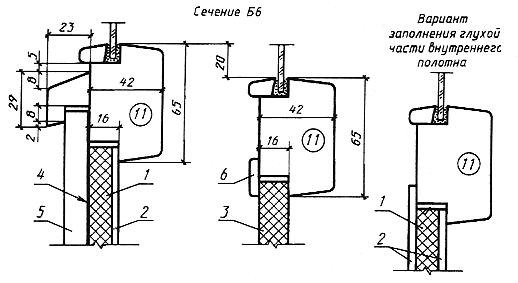

1 - мягкая древесноволокнистая плита толщиной 12 мм по ГОСТ 4598-86; 2 - твердая древесноволокнистая плита марки Т группы А толщиной 3, 2-4 мм по ГОСТ 4598-86; 3 - шлифованная древесностружечная плита толщиной 16 мм по ГОСТ 10632-89; 4 - пергамин по ГОСТ 2697-83; 5 - обшивка типа О-2 по ГОСТ 8242-88; 6 - раскладка
Черт. 34

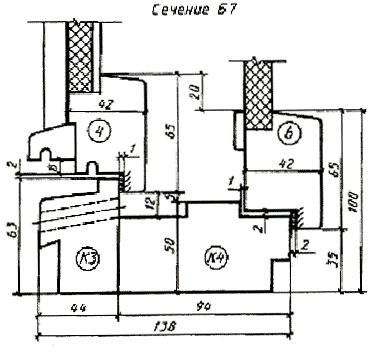

Черт. 35

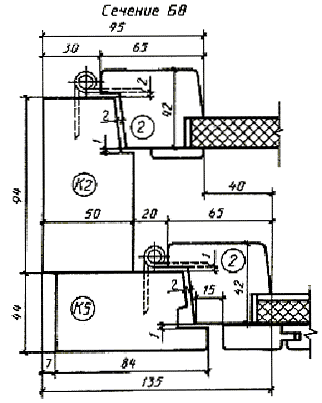

Черт. 36
