Габариты проемов окон и балконных дверей в наружных стенах общественных зданий

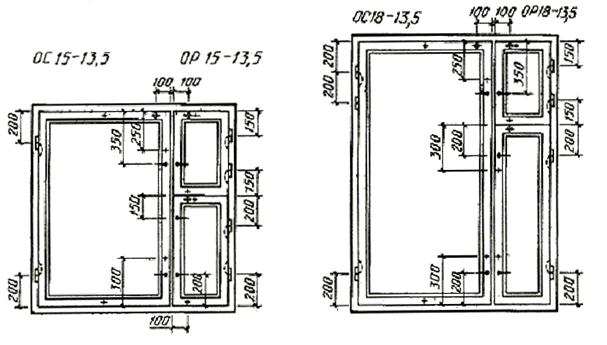

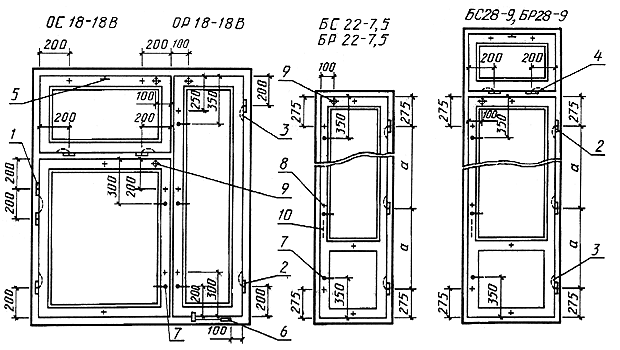

Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича. ПРИЛОЖЕНИЕ 3 РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ 1 - петля ПВ1-100 для внутренних створок и полотен типов С и Р; 2 - петля ПВ2-100-1 для наружных створок и полотен типа Р; 3 - петля ПВ3-1 для типа С; 4 - стяжка СТ для типа С; 5 - упор УО для типа Р; 6 - завертка ЗР2-1 Черт. 1 1 - петля ПВ1-100 для внутренних створок и полотен типов С и Р; 2 - петля ПВ2-100-1 для наружных створок и полотен типа Р; 3 - петля ПВ3-1 для типа С; 4 - петля ПВ2-100-2 для фрамуг; 5 - прибор фрамужный ПФ2; 6 - фиксатор ФК1 для типа С или ФК3 для типа Р; 7 завертка ЗР2-1; 8 - стяжка СТ для типа С; 9 - упор УО для типа Р; 10 - ручка РС80. Черт. 2 Примечания к черт. 1 и 2 1. Приборы для окон и балконных дверей должны соответствовать ГОСТ 538-78, ГОСТ 5087-80, ГОСТ 5088, ГОСТ 5090-79 и ГОСТ 5091-78. 2. Наружные створки должны навешиваться на петли типов ПВ2 с вынимающимися стержнями. 3. Завертки показаны в открытом положении. 4. Ручки РС80 устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм от порога. 5. Фрамужный прибор показан условно. 6. Угольники устанавливают в соответствии с п.2.13 ГОСТ 23166-78. 7. Стяжки СТ располагают на створках со стороны помещения. 8. Фиксаторы устанавливают на узкие створки окон жилых и общественных зданий. 9. В случае применения заверток со съемными ручками типа Р2 число ручек на изделие устанавливают по согласованию изготовителя с потребителем, но не менее одной. ПРИЛОЖЕНИЕ 4
|
